Трубы ппу: что необходимо знать об утеплении коммуникаций

Одним из материалов, каковые употребляются для понижения потерь тепла на магистральных участках систем отопления и тёплого водоснабжения, являются трубы ППУ. Они производятся по разным технологиям, но вне зависимости от метода изготовления снабжают коммуникациям действенное утепление.

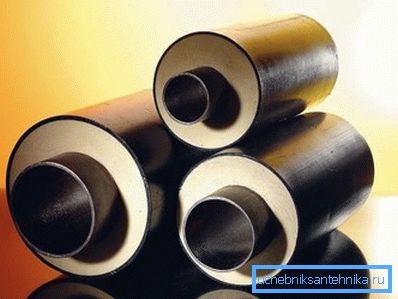

Полиуретан в защитном кожухе - отличное решение как с точки теплоизоляции, так и для обеспечения механической прочности

Пенополиуретановые кожухи

Производство сырья

Стальная труба в ППУ — оболочке довольно часто называется «трубой в трубе». Это наименование в полной мере оправдано, потому, что около основной детали при монтаже формируется всецело замкнутый защитный контур, повторяющий геометрию самого трубопровода. Наряду с этим изоляционные свойства пенополиуретана снабжают значительное понижение утрат тепловой энергии в вохдух.

Изготовление вспененного полиуретана может проводиться двумя методами:

  • Напыление. Эта методика употребляется для обработки уже существующих коммуникаций. Синтез материала проводится конкретно на объекте, а нанесение осуществляется посредством пневматических распылителей.
Напыление полимерного утеплителя
  • Заливка. Так делают заготовки для теплоизоляционных панелей и кожухов, каковые после этого смогут употребляться как в монтаже защитных контуров, так и при производстве трубной продукции. Расплавленная полиуретановая масса поступает в камеру, где смешивается с пенообразователем, а после этого заполняет особые формы.

Обратите внимание! Пористые кожухи с продольным боковым разрезом вы в полной мере имеете возможность монтировать своими руками, что значительно облегчит задачу по приведению в порядок отопительной системы вашего дома.

Фото жесткой «скорлупы» из ППУ для самостоятельного монтажа

Как раз вторая технология употребляется, в то время, когда на фабриках делают оболочечные трубы ППУ по ГОСТу 30732 2006. В следующем разделе мы детально поведаем о ключевых изюминках этих изделий.

Элементы конструкции

Функциональные элементы изделия

Конструкция трубы в ППУ включает в себя следующие элементы:

  • Рабочий трубопровод. В качестве основной несущей магистрали смогут употребляться стальные изделия шовного и бесшовного типа, и полипропиленовые модели. В большинстве случаев, подбираются такие материалы, каковые способны выдерживать давление до 1,6 МПа и нагрев до 140 0С.

Обратите внимание! ГОСТ допускает короткое увеличение температуры до 150 0С с обязательным последующим охлаждением.

  • Утепляющий контур из напыляемого либо заливного полиуретана. Чем выше требования к теплоизоляционным чертям контура, тем больше его мощность, но и цена изделия возрастает пропорционально повышению толщины этого слоя.
  • Защитная оболочка, которая есть обязательным компонентом при бесканальной укладке коммуникаций в грунте либо при размещении их на открытом воздухе.
  • Система ОДК для труб ППУ (своевременный дистанционный контроль). Значительно чаще представляет собой несколько бронзовых проводов, размещенных в толще полиуретанового слоя. Употребляется для определения состояния трубы в целом и на отдельных её участках, и для максимально стремительного поиска аварийных сегментов.
Использование системы ОДК

Основные разновидности

В зависимости от конструкции защитной оболочки и материалов, каковые употребляются для ее изготовления, выделяют такие типы изделий:

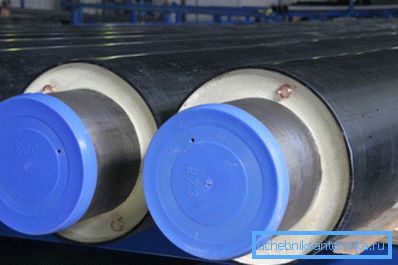

Изделия в кожухах из плотного полиэтилена
  • Труба ППУ ПЭ — модель в изоляции из плотного полиэтилена. Употребляется при подземной прокладке коммуникаций. Полимерная оболочка защищает полиуретан от чрезмерного сдавливания, и от действия агрессивных почвенных растворов. Для герметизации стыков употребляются особые термоусадочные манжеты.
  • Труба ППУ ОЦ — разновидность в кожухе из оцинкованной стали. Основной сферой применения есть прокладка наземных коммуникаций. Для изготовления кожуха употребляется узкий оцинкованный лист, толщина которого может регулироваться в зависимости от условий применения. Края смежных страниц в обязательном порядке завальцовываются, а при необходимости еще и уплотняются посредством герметика для стыков труб.
Модели в спиральновитой оболочке из оцинковки

Обратите внимание! Наиболее популярной есть оболочка спиральновитого типа, но во многих случаях используются кольцевые кожухи.

Эксплуатационные параметры

Для обрисовываемых изделий характерными являются высокие эксплуатационные показатели.

Характеристики труб ППУ значительно превосходят аналогичные цифры для моделей с другими теплоизоляционными материалами:

  • Рабочее давление -1,6 МПа.
  • Пиковое давление – 2,2 МПа.
  • Рабочая температура -1300С.
  • Пиковая температура — 1500С.
  • Глубина закладки в грунт (для моделей с ПЭ оболочкой) – от 0,6 м по верхнему краю.
  • Понижение потерь тепла (если сравнивать с минераловатной оболочкой подобной толщины) – от 8 до 10 раз.
  • Срок эксплуатации — 30 лет и более.

Преимущества для утепления трубопроводов

Кратко резюмируя все вышесказанное, мы попытаемся проанализировать основные преимущества таких изделий при применении их для прокладки коммуникаций:

  • Высокие теплотехнические характеристики. Повышение толщины защитного контура разрешает минимизировать потери тепла, что положительно отражается как на качестве тёплого водоснабжения, так и комфорте в зданиях, снабжаемом работой системы отопления. (См. кроме этого статью Однотрубная система отопления: изюминки.)

Обратите внимание! Инструкция рекомендует применять ППУ для отделки магистралей, соединяющих отдаленные котельные с потребителями.

  • Надежность и долговечность. Сам материал сохраняет свои свойства в течение минимум 30 лет, наряду с этим на него не воздействуют ни химические вещества, ни резкие трансформации температуры.
  • Защитные оболочки из полиэтилена либо оцинкованной стали кроме этого «продляют жизнь» утеплителю: и при подземной, и при скрытой прокладке внутренний контур остается в сохранности.
Использование в наружной прокладке
  • Дополнительным плюсом есть возможность установки системы дистанционного контроля: посредством индикаторных проводников возможно быстро отыскать поврежденный участок теплотрассы.
  • Относительно несложный монтаж. Система «труба в трубе» разрешает собирать коммуникации из готовых элементов, тратя силы и время только на герметизацию стыков.
  • Низкие затраты на ремонт и обслуживание. Возможность напыления полиуретана разрешает достаточно быстро вернуть теплоизоляционные контуры любого трубопровода.

Вывод

Трубы ППУ отличаются хорошими технологическими чертями и удобством в эксплуатации. Их использование разрешает значительно сэкономить на приобретении горючего для котельных, особенно в тех случаях, в случае если магистрали проходят по открытым участкам. Более детально данный материал продемонстрирован на видео в данной статье.
