Трубы из полипропилена – детальный обзор перспективного

Полипропиленовый трубопровод с уверенностью завоевывает сердце человека. Из года в год все больше людей устанавливают в квартирах как раз ПП трубы вместо привычной стали либо металлопластика. Обстоятельства таковой популярности кроются в исключительных эксплуатационных чертях и маленькой цене полипропилена.

Полипропиленовые трубы

Преимущества и недостатки ПП трубопровода

Замена труб на полипропилен выглядит оправданной, поскольку по сравнению с другими материалами (к примеру, сталью, медью и т.д.), полипропилен выгодно выделяется:

  • низким весом;
  • легкостью монтажа, пайка выполняется за считанные мин. посредством особого паяльника. Соединение в итоге – неразъемное;
  • гладкой внутренней поверхностью, именно поэтому материал меньше изнашивается;
  • низкой ценой;
  • эластичностью.

Что же касается недостатков то выделить возможно разве что:

  • большой коэффициент линейного расширения. Частично данный недостаток решается посредством армирования пластика алюминиевой фольгой или стекловолокном, армирующий слой помещается между слоями полипропилена и выступает в роли ограничителя расширения при нагреве.
  • температура теплоносителя не должна быть больше 95?С. Кое-какие виды труб смогут выдерживать до 110?С, но лишь в течение маленького времени, в случае если же температура теплоносителя неизменно будет таковой, то появление волн неизбежно.

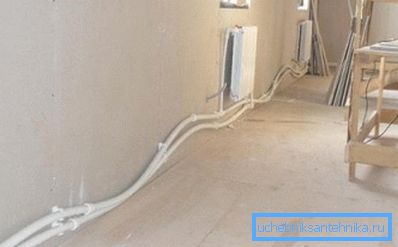

Последствия перегрева неармированного трубопровода

К примеру, труба из полипропилена PN 20 на 20 с маркировкой PPR-AL-PEX (PPR-AL-PPR) может удачно употребляться не только для холодного, но и для тёплого водопровода а также для монтажа системы отопления. Такая маркировка показывает, что армирование выполнялось алюминиевой фольгой.

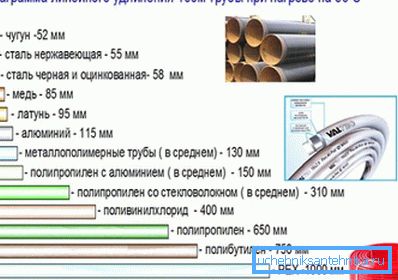

Диаграмма, показывающая удлинение трубопровода 100-метровой длины при нагреве

Обратите внимание! Чтобы трубы не пошли волнами на долгих прямых участка рекомендуется применять П-образные компенсаторы. Благодаря им при нагреве изгиба не будет, лишь мало сойдутся концы компенсатора.

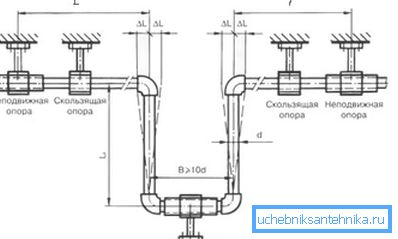

Схема устройства компенсатора

Полипропилен под микроскопом

Характеристики труб из полипропилена во многом определяются свойствами самого пластика.

Возможно выделить пара видов полимеров:

  • гомополимер (отличается хрупкостью при низкой температуре);
  • блок-сополимер – характеризуется высокой эластичностью, но быстро изнашивается.

Но особенно ценен рандом-сополимер (его еще именуют полимер 3-го типа). При низкой температуре он не крошится, а верхний предел рабочей температуры находится у отметки 90 - 95?.

Достигаются такие выдающиеся свойства за счет внедрения в молекулярную цепь ПП этилена. Этот «сосед» придает пластику такие необычные свойства. Принципиально важно то, что цена материала фактически не изменяется в громадную сторону.

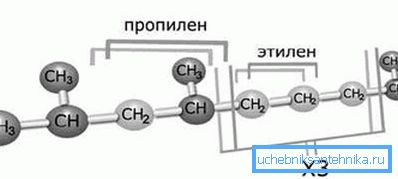

Молекулярная структура полимера 3-го типа

Отметить возможно да и то, что ПП 3-го типа полностью безвреден для внешней среды, что особенно принципиально важно при его переработке. Выпускается он в виде бесцветных гранул.

Нормативные требования

В этом вопросе существует громадной пробел в русском нормативной базе. Отметить возможно разве что документ 2003 года - ГОСТ Р 52134-2003, в нем сформулированы основные требования к трубопроводам из термопластов, работающим в напорном режиме.

Документ содержит сортамент с указанием всех типоразмеров ПП труб, в нем кроме этого нормируются большие отклонения геометрических размеров. Кроме этого, внимание уделено расчетной части – приведены формулы для расчета прочности стенок трубопровода, его долговечности.

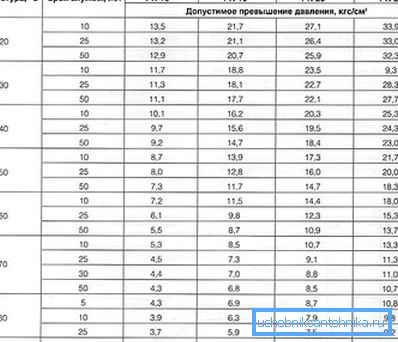

Основные эксплуатационные характеристики ПП трубопровода

Там же возможно ознакомиться с маркировкой труб из термопластов. К примеру, обозначение PVC-U по ГОСТу свидетельствует, что для производства употреблялся непластифицированный поливинилхлорид, а буквы РВ показывают, что материал трубопровода – полибутен.

Кроме самого трубопровода внимание в нормативе уделяется еще и фитингам (требования касаются герметичности стыков). Кроме этого в документе обрисован процесс опробования трубы и стыка на прочность и герметичность.

Выбор трубопровода

В то время, когда работа по замене водопровода либо отопления в доме выполняется своими руками, вопрос верного выбора трубы достаточно актуален. Наряду с этим необходимо исходить из условий эксплуатации системы.

Холодный водопровод

Нормативное давление в системе подачи холодной воды должно находиться в пределах 0,3 – 6,0 атм, исходя из этого для подачи воды возможно смело применять трубы PN10 (число 10 говорит о большом давлении, которое может выдержать без деформации трубопровод).

Для разводки по квартире в полной мере подойдет труба из полипропилена 25 мм. Само собой разумеется, никто не запретит применять и для холодной воды армированный трубопровод, но это к лишним расходам, а на долговечности системы никак не скажется.

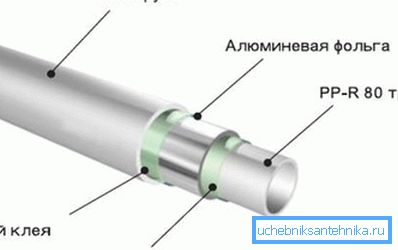

Схема армирования трубы

Тёплый водопровод

В системе снабжения потребителей тёплой водой большое значение давления немного меньше, оно не должно выходить за пределы 4,5 Мпа. Что же касается подбора трубопровода, то тут необходимо учитывать еще и влияние температуры.

Обратите внимание! Давление, которое может выдержать труба, указано для комнатной температуры (20 ?С), при нагреве до 80 - 90 ?С эта величина понижается приблизительно в 3 раза.

Как и в случае с подачей холодной воды диаметр труб, разводящих тёплую воду по квартире, не в большинстве случаев не превышает 25-32 мм. А вот для стояков в полной мере может употребляться труба из полипропилена 50 мм. Подбор возможно выполнить согласно данным таблицы.

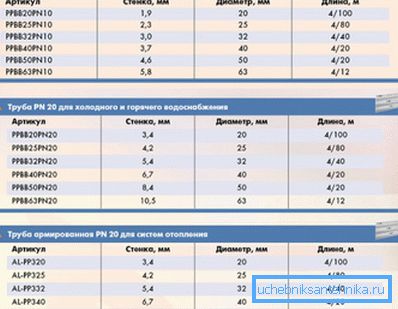

Данные для подбора трубопровода

Для подачи тёплой воды значительно чаще употребляется трубопровод с маркировкой PN20. Встретить возможно и менее распространенную трубу – PN16, но для нее большая температура теплоносителя ограничена на уровне 60 ?С.

Система отопления

Температура теплоносителя может быть около 95 ?С, что в сочетании с давлением в системе выдвигает повышенные требования к трубопроводу. Инструкция по монтажу систем отопления разрешает применять лишь армированные ПП трубы (PN20 либо PN25). Труба из полипропилена PN 25 на 20с маркировкой PPR-FB-PPR показывает, что армирование выполнялось с применением стекловолокна – это основное отличие PN25 от PN20.

В случае с автономным отоплением на участке, конкретно примыкающем к котлу, температура теплоносителя может быть больше и 100?С, исходя из этого ПП тут не подойдет. Для решения данной неприятности от котла в большинстве случаев идет маленькой участок стального трубопровода, а другая разводка выполняется с применением полипропилена. На температуру теплоносителя кроме этого воздействует средняя уличная температура.

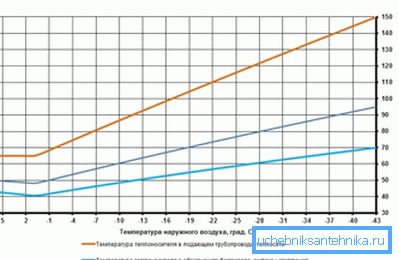

Зависимость между температурой теплоносителя и температурой за окном

Что же касается диаметров, то, значительно чаще употребляются такие типоразмеры:

  • для разводки по этажам – не более 32 мм;
  • для стояков системы отопления в полной мере может употребляться труба из полипропилена 63 мм.

Гофрированный ПП трубопровод

Гофрированные трубы смогут употребляться для канализационных систем либо в качестве кабель-каналов (естественно, такие трубки выпускаются значительно меньшего диаметра). Канализация работает в безнапорном режиме, а кабель-канал и вовсе не испытывает важных нагрузок, исходя из этого и требования к такому трубопроводу не такие высокие.

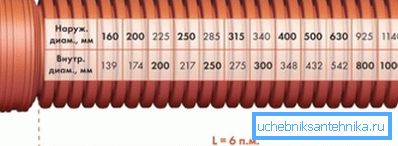

Типоразмеры ПП трубы для наружной канализации

Гофрированная труба из полипропилена для канализации выпускается двухслойной. Снаружи поверхность волнистая, что повышает жесткость и разрешает действеннее переносить давление грунта, а в – гладкая, что фактически не формирует помех на пути движения водного потока.

Что же касается кабель-каналов, то такие трубки выпускаются однослойными, для них употребляется полипропилен повышенной эластичности. В этом случае основной чёртом считается пожаробезопасность, ПП не должен гореть и выделять в атмосферу вредные вещества.

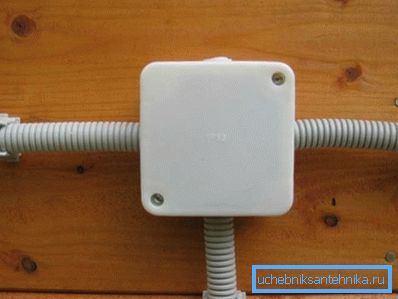

На фото –использование трубопровода в качестве кабель-канала

В завершение

Полипропиленовые трубы заслуженно считаются чуть ли не оптимальным выбором для организации водопровода и отопительной системы. Низкая стоимость, высокая долговечность и простота монтажа разрешают им неспешно вытеснять с рынка соперников в лице стального либо бронзового трубопроводов.

Информация, представленная в статье, окажет помощь сориентироваться при выборе трубы под конкретную задачу. На видео в данной статье подробно рассмотрены основные виды ПП труб.
