Трубы из нержавеющей стали – красоты и гармония силы

Популярность нержавеющих труб обоснованно заслужена. Сферы применения этих изделий так разнообразны, что приходится выбирать соответствующие параметры. ГОСТ на трубы из нержавеющей стали может стать верным путеводителем в этом вопросе.

Износостойкость, фантастическая сопротивляемость негативной внешней среде и агрессивным веществам вкупе с устойчивостью к механическим нагрузкам делает такие трубы практически неповторимыми.

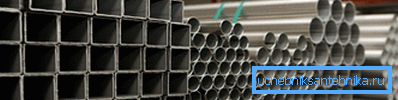

Круглые и профильные трубы

Каждой трубе свое место

Антикоррозийные трубы употребляются для внутренних и внешних трубопроводов, возведения монументальных и легких конструкций, в оформлении дизайнерских проектов. В соответствии с будущими нагрузками, каковые примет на себя сооружение, выбирается соответствующий рабочий материал.

Сортамент труб из нержавеющей стали содержит основные данные по всем видам проката (профильный трубопровод, с круглым сечением). При с профильным прокатом виды поперечного сечения отличаются разнообразием, оно возможно многогранным, квадратным, прямоугольным, сегментным и т. д.

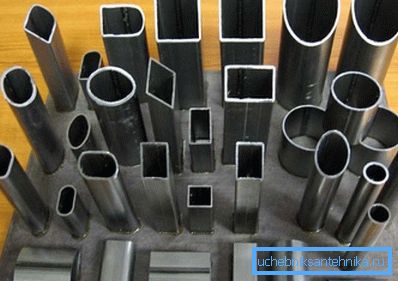

На фото представлено многообразие сечений труб

эксплуатация и Форма сечения зависят от характера предполагаемых нагрузок. В случае если трубопровод, транспортирующий жидкости, имеет привычно круглое сечение, то для несущих элементов каркаса хороший вариант – квадратное либо прямоугольное сечение.

Разновидности поверхностей

Поверхности из нержавеющего металла т отличаются друг от друга внешним видом благодаря финишной обработке абразивами либо на протяжении электрохимической реакции. На выходе получаются ровные либо шероховатые, матовые либо зеркальные, каковые будут либо скрытой частью несущей конструкции, либо турникетом.

Маркировка основных видов полировки поможет выбрать нужный трубопровод

Виды трубного проката

Технологический процесс производства бесшовных труб предполагает два варианта.

  1. Тёплый прокат – включает в себя 2 главные операции: прогрев круглой заготовки до пластичности и обработку ее на прошивном стане. Полученная полая гильза обжимается, вытягивается, вальцуется. Готовая продукция в соответствии с толщиной стены нарезается по ГОСТу 9940 81 на фрагменты от 300 мм минимальной кратной длины до 1,5–10 м немерной длины.

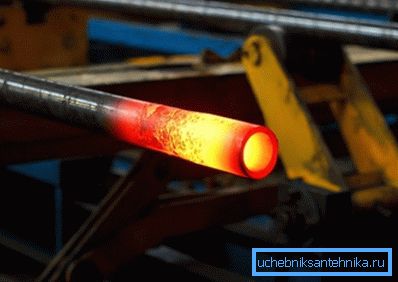

Бесшовная горячедеформированная труба
  1. Холодный и теплый прокат выполняется по схожей разработке. Лишь по окончании firmware изделие охлаждается водой. Минимальная протяженность ограничена 300 мм, большая – 12,5м, мерность возможно уточнить по ГОСТу 9941 81 в зависимости от толщины стены

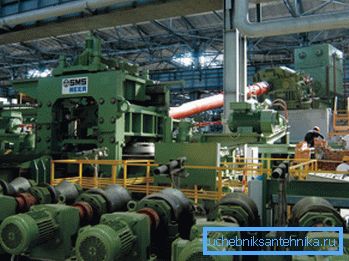

Так выглядит прошивной стан

Для изготовления профильных трубопроводов употребляются листовые заготовки. Они нарезаются и вальцуются в формировочном стане, меняя форму сечения с круглого на квадратное/прямоугольное. Параллельно с этим проходит сварка шва.

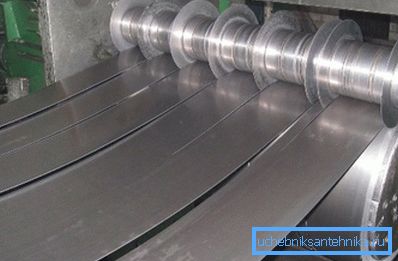

Заготовки для сварной трубы

Характеристики – визитка нержавеющих труб

В общем ГОСТ 9941 81 и 9940 81 солидарны, предъявляя главные требования к сортаменту круглого трубопровода в вопросах.

По ГОСТу 9941 81 должны соблюдаться следующие требования к тёплому прокату и холодному:

  • предельные отклонения по наружному диаметру – от 0,3 мм до 1%;
  • отклонение по толщине стены – от 0,05 мм до 10%;
  • кривизна труб на 1-метровом участке – 1–2 мм;

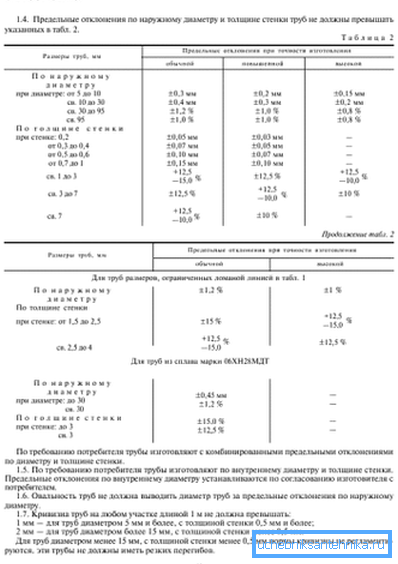

Некоторые из требований ГОСТа
  • применения качество и марки стали готового изделия в зависимости от этого.

По ГОСТу 9940 81 выпускается бесшовный тёплый прокат. Наружный диаметр для того чтобы трубопровода изменяется в диапазоне 57 – 325 мм.

Допуски отличаются в зависимости от толщины металла. К примеру, при толщине стены 8 – 20 мм величина предельного отклонения образовывает ±15%.

Уровень качества сварного шва и недостатки проводятся в соответствии с ГОСТом 11068-81. Главные технические требования для профильного проката определяет ГОСТ 8639-82 – отклонение от прямого угла (±1,5°), кривизну (до 2 мм на 1 м), скручивание.

Обратите внимание! В случае если необходимо определить теоретический вес трубопровода, а ГОСТа рядом нет, возможно воспользоваться несложной формулой – вес 1 п/м = D* t*0,025 кг, где D – внешний диаметр (мм), t – толщина стены (мм).

способы и Виды монтажа систем из нержавеющих труб

Сортамент изделий из антикоррозийной стали разрешает создавать конструкции разного утилитарного назначения. Монтаж труб из нержавеющей стали с круглым сечением превосходно подходит для систем, транспортирующих газы и жидкости, не вступая с ними в реакцию.

Профильные трубы, наоборот, более всего уместны в архитектурных конструкциях, в качестве опор, ограждений и т. д. Ребра жесткости разрешают выдерживать нагрузки на скручивание, механические и вибрационные.

Монтаж труб круглого сечения

Трубопроводные системы из нержавеющего металлопроката пользуются спросом в пищевой, химической и медицинской индустрии. Устойчивая поверхность не изменяет вкус пищевых продуктов и не разрушается под действием ядовитых жидкостей. Монтаж трубопроводов из нержавеющей стали зависит от условий его эксплуатации.

Трубопроводы на молокозаводе

Неразъемные соединения

Инструкция для для того чтобы типа стыковки трубопровода выглядит легко – необходимо   трубы и сварить/спаять/склеить их.

Выделяю такие типы неразъёмных соединений:

  • сварка (встык и в раструб) производится аргонно-дуговой сваркой, швы зачищаются кислотой либо абразивами;
  • пайка (жёсткая и мягкая);
  • склеивание (анаэробными, цианакрилатными клеями).

Разъемные соединения

Наиболее эргономичный метод соединения, таковой тип стыка легко возможно сделать своими руками:

  • цанговое;
  • резьбовые;
  • муфтовые;
  • обжимное;
  • штуцерные.

Диоптр – взор в сущность

В пищевой индустрии принято оборудовать трубопроводы диоптрами (стеклянные окна) – устройствами, разрешающими замечать происходящее в самом трубопроводе. В этих устройствах значительно чаще нуждаются кондитерские предприятия и молочные.

Диоптр трубный из нержавеющей стали представлен двумя моделями – трубной и гаечной (двойной иллюминатор), любая из которых имеет свои преимущества.

  1. У трубного угол обзора 360°, быстросъемное Clamp-соединение смотрового стекла.

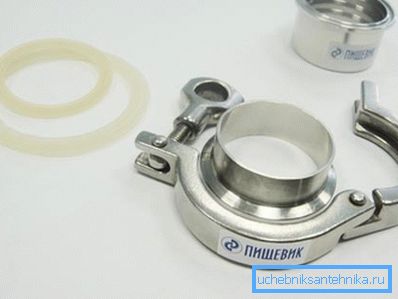

Соединение Clamp
  1. Гаечный имеет подсветку внутреннего пространства, стекло выдерживает перепад температуры с 230° до 20 °C в течение 60 секунд. Метод соединения сварка.

Конструкции из профильных трубопроводов

Монтаж труб из нержавеющей стали прямоугольного и квадратного сечения используется при возведении металлоконструкций разнообразные – каркас супермаркета, скелет фундамента, опоры. Определяющим причиной тут будет толщина стенок профиля.

Более легкий трубопровод идеально подходят для навесов, перил, рекламных щитов, элементов декора и каркасов мебели. Методы соединения также варьируются от склеивания и сварки до применения фитингов.

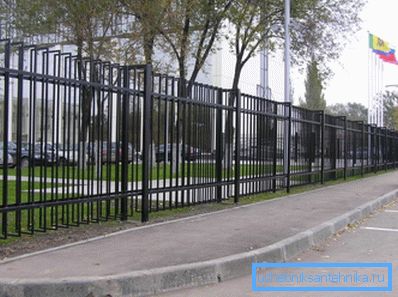

Изящная ограда из квадратных и прямоугольных профилей из антикоррозийной стали

В завершение

Противостояние агрессивным химическим действиям, презентабельный вид и механическая прочность – три кита, на которых основывается популярность проката из нержавейки. Магистральный трубопровод либо водовод в квартире, несущая конструкция либо фрагмент мебели – цена отступает на второй план, в то время, когда дело касается безопасности и долговечности.

На видео в данной статье рассмотрен процесс производства труб из нержавейки.
