Трубы для отопления: обзор 3 вариантов обустройства

Дабы выстроить водяную систему обогрева, нужен замечательный нагревательный котел и качественные радиаторы. Но не меньше  серьёзны и трубы для отопления,  каковые помогают для транспортировки теплоносителя и связывают в единую сеть все нужные элементы.

Инструкция по выбору наиболее подходящих деталей предложена вашему вниманию ниже.

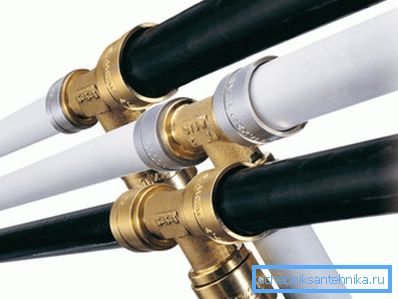

Трубы также важны для системы отопления, как и котел

Предъявляемые требования

Перед тем как ответить на вопрос, какие конкретно трубы применять для отопления, необходимо выяснить наиболее ответственные характеристики деталей, на каковые нужно обращать внимание при их приобретении.

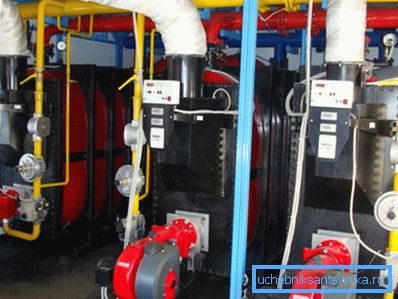

В климатических системах с централизованной подачей теплоносителя нужно ставить более прочные трубы

Итак, трубопроводы и фитинги, применяемые для водяного отопления, должны отвечать таким требованиям:

Централизованная подача теплоносителя Автономная система отопления
Температура
Труба отопления в городских квартирах, где тёплая вода разогревается в котельной и подается по магистральным каналам, должна быть способна выдерживать температуру до 95 градусов Цельсия. Это предусмотрено строительными нормами. Отопительные трубы, соединяющие автономный газовый либо электрический котел с батареями, должны транспортировать теплоноситель с температурой не выше 75 градусов Цельсия. В случае если предполагается маскировка трубы отопления в стяжке или монтаж теплого пола, то в этом случае температура воды не превысит 35оС.
Давление
В случае если трубы на отопление прокладываются в квартире, направляться выбирать такие детали, талантливые выдержать постоянное давление в 5-6 атмосфер. Но, вероятны и быстрые гидро- и пневмоудары, исходя из этого нужно брать трубы, не разрушающиеся и при 20 атмосферах внутреннего давления. Автономные инженерные сети работают при намного меньших нагрузках. Так, трубы для систем отопления, оборудованных личными нагревателями, должны выдерживать давление максимум в 1-2 атмосферы. Что же касается гидроударов, то при верной эксплуатации оборудования они полностью исключены.

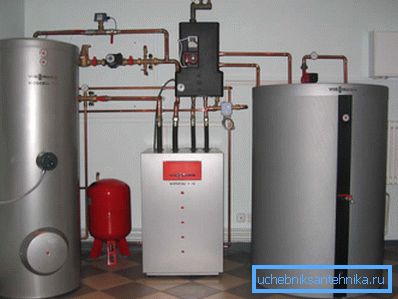

В домашней отопительной сети можно ставить менее прочные трубы

Обратите внимание! Выше перечислены не все критерии, по которым должен осуществляться подбор труб. В частности, не забудьте верно выбрать размер деталей (в противном случае патрубок батареи и котла просто не состыкуется с трубопроводами). Большое влияние на приобретение оказывает цена и производитель.

К примеру, чешские изделия Экопласт имеют хорошие характеристики и в полной мере демократичную цена. Ну и последнее – простота монтажа своими руками. Стальные трубы хоть и прочны, но гибкие полимерные детали намного легче прокладывать по комнатам и стыковать между собой.

Дабы вам легче было определиться, какие конкретно необходимы трубы для системы отопления, остановимся на рассмотрении некоторых вариантов более детально.

Разновидности изделий

Вариант 1. Из стали

Трубы из простой углеродистой стали употребляется для изготовления водопроводных и отопительных систем уже весьма в далеком прошлом.

Это связано с двумя их изюминками:

  • наибольшей прочностью – детали выдерживают внутренне давление воды, превышающее 20 атмосфер, и не разрушаются от внешнего и внутреннего физического действия, а также ударного;
  • хорошей термостойкостью – трубы сохранят свою целостность кроме того в случае если по ним разрешить войти воду с температурой более 150 градусов Цельсия.

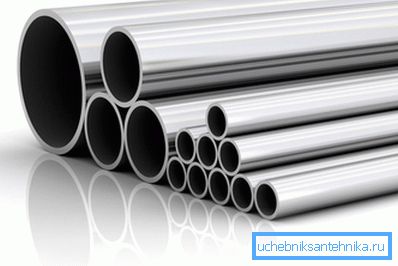

Стальные трубы – высокая прочность и надежность

Обратите внимание! Эти показатели приведены как ориентировочные. Если вы установите стальные трубы  в систему отопления, то это не означает, что инженерная сеть выдержит подобные нагрузки. не сильный звеном смогут выступить патрубки, краны, насосы, фильтры и без того потом.

Иначе, от применения аналогичных деталей неспешно отказываются, поскольку наровне с преимуществами, сталь имеет пара  достаточно значительных недостатков:

  1. Подверженность коррозии. В зависимости от диаметра и толщины стенок, стальные трубы в системах отопления смогут прослужить от 10 до 20 лет, по окончании чего придут в негодность. Причем речь заходит об образовании ржавчины как в трубопроводов, так и снаружи.

Совет! Обезопасисть внешние детали климатических сетей от негативного действия окружающей природной среды окажет помощь банальная грунтовка  и защитная эмаль. Покрывая трубы иногда краской, вы значительно продлите срок их эксплуатации.

  1. Уменьшение площади внутреннего сечения. Трубы из стали в ходе эксплуатации забиваются минеральными отложениями, частицами ржавчины и другими элементами. Со временем их пропускная свойство падает, что очень плохо отражается на функционировании климатической системы.
  2. Сложность в монтаже. На протяжении установки нужно применять особое оборудование для гибки и соединения деталей, и иметь определенные навыки и умения работы с газовой горелкой.

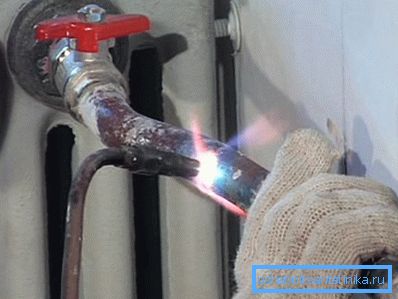

Монтаж стальных труб может производится только с использованием специального оборудования

Еще один момент – неэстетический внешний вид. Стальные стояки не допускают скрытой прокладки в стенках и полу, исходя из этого они постоянно будут на виду. Дабы придать им эстетичный внешний вид, применяют разные экраны и накладки на трубы отопления.

Самый популярный и действенный метод – монтаж магистралей в коробах из гипсокартона. Данный способ превосходно скроет все неэстетично выглядящие элементы кроме того в том случае, если расстояние между трубами отопления велико.

Обратите внимание! Кроме стальных, существуют кроме этого чугунные трубы для отопления. Но они чаще используются в паровых, а не водяных системах обогрева, и для конструирования теплообменных устройств на промышленных фирмах.

Вариант 2. Из нержавеющей стали

Недостатков стальных деталей, о которых говорилось в прошлом разделе, лишена нержавеющая труба для отопления. Причем речь заходит не просто о другом составе материала, а полностью об другой конструкции.

Вот только кое-какие особенности современной трубы из нержавейки, применяемой для монтажа климатических систем:

  • при толщине стенок в 0,5 мм они превосходно гнутся вручную и на месте сгиба сохраняют диаметр внутреннего сечения, не допуская заломов;
  • соединяются посредством фитингов, имеющих высокопрочные силиконовые уплотнители;
  • выдерживают внутреннее давление теплоносителя, превышающее 15 атмосфер при температуре до + 150 градусов Цельсия.

У этих деталей имеется лишь один, но значительный недостаток – нержавеющие трубы стоят достаточно дорого. Исходя из этого громаднейшее распространение при монтаже климатических систем взяли пластиковые, имеющие много плюсов при в полной мере демократичных стоимостях.

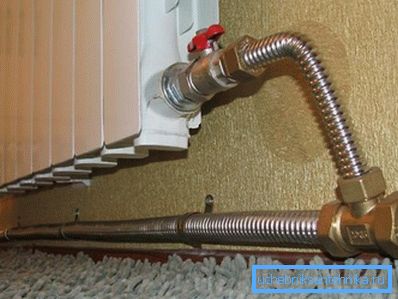

Популярности нержавеющих труб для системы отопления мешает только высокая цена

Вариант 3. Из полимеров

Рынок пластиковых труб, каковые возможно применять для обустройства сетей обогрева, достаточно разнообразен.

Популярны следующие разновидности:

  1. Металлопластик. Эти трубы активно использовались в частном постройке в конце прошлого века, но на данный момент их популярность значительно снизилась. Дело в том, что не смотря на то, что сами трубы, армированные фольгой, достаточно прочны, герметичность и срок работы компрессионных фитингов, применяемых для соединения деталей между собой, не радуют.

Избежать неприятностей оказывают помощь пресс-фитинги, но для работы с ними нужен особый инструмент и навыки.

На фото – схема устройства армированной металлопластиковой трубы

Что же касается характеристик металлопластиковых труб, то они таковы:

  • большое давление – от 12 до 15 атмосфер;
  • температура теплоносителя – до 95 градусов Цельсия.
  1. Полипропилен. Трубы из данной разновидности пластика употребляются намного чаще. Отличаются повышенной прочностью, но не обожают через чур большую температуру теплоносителя.

Тот же упоминавшийся ранее экопластик способен транспортировать жидкость под давлением до 20 атмосфер, но, в случае если температура воды увеличивается до 95 градусов, данный показатель сразу же понижается до 6.

Пенопропилен великолепно подходит для установки в автономных системах с газовыми и электрическими котлами. Но от монтажа в городских квартирах с централизованной подачей теплоносителя лучше отказаться, поскольку гидроудары смогут легко уничтожить вашу климатическую сеть.

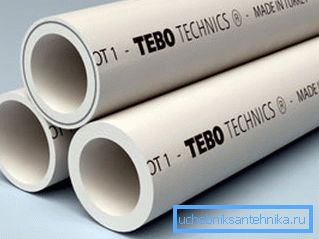

Пенопропиленовые трубы наиболее широко используются для монтажа автономных климатических систем

Совет! Для обогрева лучше применять армированный полипропилен. Он не только более прочен, но и имеет меньший коэффициент теплового расширения. Возможно монтировать достаточно долгие участки труб без применения компенсационных петель либо изгибов.

  1. Сшитый полиэтилен. Главное уровень качества этих труб – гибкость. Выдерживают давление до 10 атмосфер при температуре в 80 градусов.

Идеально подходят для автономных систем лучевого типа разводки. Кроме этого активно применяются при обустройстве систем подогрева полов.

Продаются в виде бухт, исходя из этого вы имеете возможность проложить отрезки любой протяженности. Смогут замуровываться в стяжку, но наряду с этим необходимо следить, дабы ни одно фитинговое соединение не было залито цементным раствором, в противном случае при нарушении герметичности вам нужно будет демонтировать стяжку.

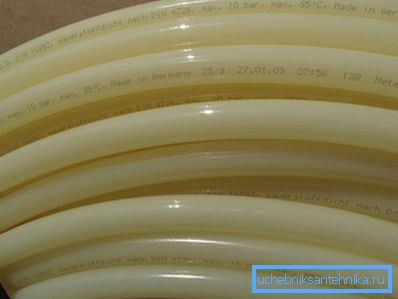

Полиэтиленовые трубы больше подходят для монтажа теплых полов и стен

Типы разводки

Какие конкретно бы трубы для отопления и водоснабжения вы ни выбрали, направляться верно осуществить их монтаж. Работа должна быть произведена так, дабы обеспечить равномерное распределение теплоносителя по всем радиаторам и другим элементам системы.

Существует пара наиболее распространенных вариантов:

  1. Отопление в одну трубу. Таковой тип разводки использовался ранее при постройке многоквартирных жилых домов. Другое наименование – ленинградка. Представляет собой кольцо из трубы, проложенное по периметру дома, к которому параллельным либо последовательным методом пристыковываются радиаторы.
Однотрубная схема отопления

Это наиболее несложная схема, требующая предельное число труб и фитингов.

Недостатки аналогичного решения очевидны:

  • невозможность регулировать температуру в отдельных комнатах посредством термостатов;
  • при поломке либо протечке радиатора вы не сможете его заменить либо отремонтировать безостановочно работы всей климатической системы и слива теплоносителя;
  • радиаторы, находящиеся ближе к котлу, нагреваются посильнее, чем элементы, смонтированные в дальних комнатах, исходя из этого нужно верно подбирать количество секций в устройствах отопления.
  1. Двухтрубная схема прокладки. В этом случае один магистральный трубопровод подает теплоноситель в радиаторы, а второй – обратка – доставляет остывшую жидкость к нагревательному котлу.
Двухтрубная система отопления

Не смотря на то, что двухтрубный метод прокладки и более дорогостоящий, его преимущества не вынудят вас разочароваться в сделанном выборе:

  • все элементы системы отопления прогреваются равномерно;
  • посредством автоматической либо ручной регулирующей арматуры возможно увеличивать либо уменьшать количество поступающей в батареи жидкости, изменяя тем самым температуру в помещениях;
  • при появлении протечек возможно краном отсечь поврежденный участок, не перекрыв тока теплоносителя к другим элементам системы.

Обратите внимание! Кроме вышеперечисленных вариантов,  существует трехтрубная система отопления, и четырехтрубная и лучевая. Это достаточно экзотические варианты, каковые используются в случаях, в то время, когда нужно организовать пара колец обогрева с разной температурой теплоносителя (к примеру, для радиаторов и системы подогрева полов).

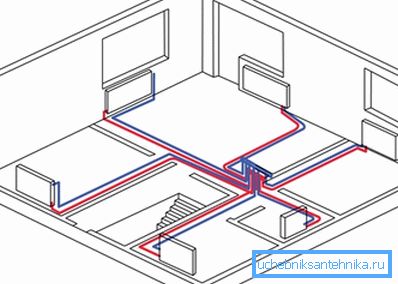

Лучевая схема отопления

Вывод

Трубы для отопления, без сомнений, серьёзный элемент системы обогрева, поскольку от их качества, герметичности и прочности зависит долговечность и эффективность работы климатической сети. Дабы не иметь неприятностей в течение 10-15 лет эксплуатации, берите кроме этого качественные фитинги, запорную арматуру и другие детали, нужные для монтажа.

Более детально о порядке конструирования инженерных систем частного дома смотрите в видео в этом материале.
