Трубы большого давления – виды и использование

Основная задача любого трубопровода пребывает в транспортировке жидкости либо газа, причем, в некоторых случаях она осуществляется под большим давлением. Для устройства таких трубопроводов значительно чаще используются стальные трубы большого давления, каковые отвечают всем нужным требованиям прочности. Потом мы рассмотрим виды таких труб и области их применения.

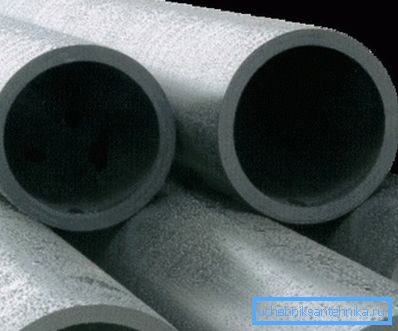

Стальные трубы высокой прочности

Виды труб большого давления

Транспортировать жидкости и газы под громадным давлением Сейчас требуется частенько, к примеру, такие трубопроводы видятся:

  • В нефтедобывающей отрасли;
  • В машиностроении;
  • Всевозможных гидравлических системах и пр.

Само собой разумеется, в различных областях применения, требования к этим изделиям различные. Исходя из этого ниже ознакомимся с основными их видами.

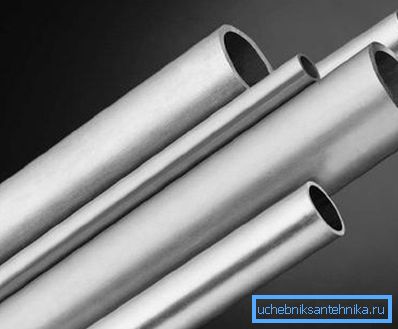

Гидравлические стальные трубы

Гидравлические

Как несложно додуматься из названия, гидравлическая труба большого давления используется при монтаже гидравлического трубопровода и разных пневматических систем. Помимо этого, их применяют в строительной и сельскохозяйственной технике, спецтехнике и пр.

По сути, данная продукция представляет собой простую бесшовную холоднотянутую трубу, изготавливающуюся по ГОСТу 9567-75 и ГОСТу 8734-75. Такое изделие может иметь следующие размеры:

Наружный диаметр 4-42 мм
Толщина стенок 1-2 мм
Протяженность Не более шести метров

Совет! В случае если трубопровод повредился, выполнить ремонт трубок большого давления возможно при помощи простой электросварки.

Изготовление трубы

Производственный процесс складывается из следующих этапов:

  • Прежде всего выполняется подготовка заготовок;
  • После этого осуществляется холодна прокатка заготовки;
  • Потом выполняется холодное волочение (в некоторых случаях прокатку и волочение комбинируют);
  • Затем готовые изделия проходят термическую и химическую обработку.

Завершающим этапом есть контроль качества, например, изделия контролируют на сопротивляемость гидравлическому давлению, сплющиванию, загибу и пр. направляться подчернуть, что изготовление трубок большого давления диаметром 4 мм осуществляется по данной же схеме.

Обратите внимание! Данная продукция возможно выполнена как из простой, так и нержавеющей стали.

Монтаж трубопровода, в большинстве случаев, осуществляется методом сварки либо развальцовки.

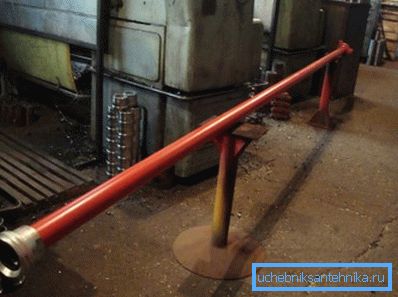

На фото манифольдная труба

Манифольдные

Труба большого давления (ТВД), как уже было сказано выше, используется и в нефтедобывающей отрасли. Ее применяют для откачки нефти с высокой фракцией и предстоящей закачки в скважину воды, что разрешает поднять нефть над поверхностью жидкости.

Основная изюминка ТВД содержится в способности выдерживать большое давление – 70 и более МПа. Такая возможность достигается за счет толстых стальных стенок, толщина которых пропорциональна диаметру – 5 мм при диаметре 60 мм.

Что касается длины, то она возможно:

  • 4000 мм;
  • 2000 мм;
  • 1100 мм.

Данная продукция изготавливается по ГОСТ 633-80. Марка стали зависит от типа перекачиваемой смеси, но значительно чаще употребляется сталь «20». Для обеспечения защиты от коррозии, изделие покрывают красной эмалью НЦ-132.

Нужно заявить, что изделия в обязательном порядке проходят гидравлические опробования под нагрузкой в 130 Па (при толщине стены до 12 мм).

Бесшовные стальные для топливопроводов

Бесшовные трубки для топливопроводов дизелей изготавливают из стали марки 20 по ГОСТу 11017-80.

Характеристики этих изделий следующие:

  • Протяженность — 0.5 до шести метров.
  • Относительное удлинение – образовывает не меньше 21%.
  • Временное сопротивление – должно быть не меньше 392 N/mm2/.
  • Внутренний диаметр – 2 мм.
  • Наружный диаметр – 6-7 мм.

Обратите внимание! По соглашению с клиентом, данная продукция возможно выполнена из других марок стали, к примеру, 15ХМ, 30, 10 и др. От марки стали в некоторой степени может зависеть цена изделия.

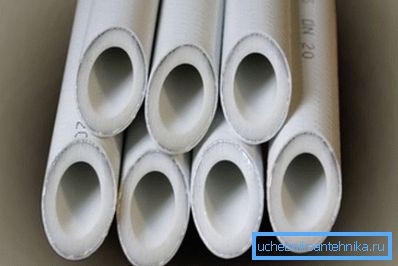

Полипропиленовые трубы

Пластиковая труба

Обычно возможно услышать такое понятие как «пластиковая труба большого давления». Сходу направляться подчернуть, что «большое давление» в этом случае очень относительно, поскольку «пластик» не может выдерживать такие нагрузки как сталь. Но, его достаточно для того, чтобы выдерживать давление в водопроводе либо системе отопления.

Исходя из этого пластиковые трубы используют в бытовых трубопроводах.

Значительно чаще они выполнены из следующих материалов:

  • Полипропилена (для повышения прочности, их армируют алюминием либо стекловолокном).
  • Поливинилхлорида.
  • Полиэтилена.

При монтаже водопроводов и систем отопления, данный материал начал пользоваться намного большей популярностью, чем железный аналог, что связано с рядом их преимуществ:

  • Устойчивость к коррозии;
  • Доступная цена;
  • Возможность выполнить монтаж своими руками кроме того неспециалисту;
  • Долговечность – трубопровод может служить до 50 лет;
  • Устойчивость к химически агрессивным средам;
  • Громадная скорость монтажа;
  • Большое давление до 2,5 МПа при рабочей температуре.

Диаметр этих изделий находится в пределах 16 — 630 мм. Диаметр бытовых трубопроводов в большинстве случаев образовывает 20 — 32 мм.

Сварка пластиковых деталей трубопровода

Для монтажа большинства видов пластиковых труб используют особый сварочный аппарат.

Краткая инструкция выглядит следующим образом:

  • Прежде всего необходимо подключить сварочный аппарат к электричеству и разогреть его до рабочей температуры, о чем будут сигнализировать индикаторы.
  • В случае если нужно соединить армированную алюминием трубу, то предварительно нужно при помощи особого инструмента (зачистки) снять верхний слой материала с армировкой.
  • После этого спаиваемые детали необходимо вставить в насадку паяльника и подождать до размягчения материала.
  • Затем детали необходимо достать из насадки и соединить между собой. В таком положении их нужно держать, пока не застынет пластик. В случае если с первого раза не получилось выполнить качественный стык, место пайки нужно обрезать и выполнить процедуру еще раз.

По данной схеме соединяются все детали трубопровода в единую систему.

Вот, пожалуй, все главные моменты пластиковых труб большого давления.

Вывод

В настоящее время существует великое множество труб, предназначенных для трубопроводов с большим рабочим давлением. Все они предназначены для различных целей и различных условий эксплуатации, в следствии чего владеют различными свойствами и чертями. Исходя из этого выбирать изделия следует в соответствии с их назначением.

Из видео в данной статье возможно взять дополнительную данные по данной теме.
