Труба вгп: характеристики, разделение на группы и классы

Водогазопроводные железные трубы изготавливаются в соответствии с существующему ГОСТу и употребляются для сооружения газопроводных, водопроводных, отопительных систем и других более сложных конструкций. Таким изделиям характерны определённые параметры, с которыми направляться ознакомиться перед эксплуатацией .

Этим мы и займёмся в данной статье.

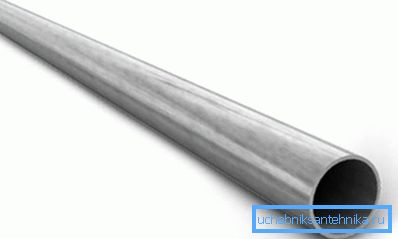

Обыкновенная стальная труба ВГП

Особенности водогазопроводных труб

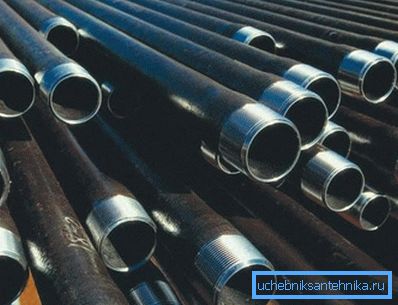

На фото тубы ВГП с нарезанной резьбой

Разглядываемые изделия смогут иметь разные вариации в соответствии с некоторым параметрам:

Параметр Вероятные варианты
Наличие цинкового слоя
  • присутствует;
  • отсутствует
Наличие резьбового соединения
  • сделанное накатанным способом;
  • сделанное нарезным способом;
  • отсутствует
Производственная точность
  • обычная;
  • повышенная
Ширина стенок
  • узка;
  • очень узка;
  • толстая;
  • очень толстая
Способ изготовления
  • холоднокатаный без шва;
  • горячекатаный без шва;
  • сварной со швом
Бесшовные изделия с особо толстыми стенками

Совет: если вы собираетесь использовать такие трубы в системе, контактирующей с водой, то рекомендуется выбирать оцинкованные модели. Их цена хоть и выше, но и прослужат они благодаря стойкости к коррозийным процессам значительно продолжительнее.

Технические данные

Металлические сварные трубы ДУ 15

Давайте изучим характеристики трубы ВГП по ГОСТу 3262 75:

  1. Материал изготовления – сталь в соответствии с ГОСТом 1050.

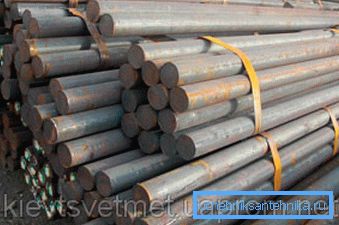

Стальные болванки согласно требуемым нормативам
  1. Размеры трубы ВГП по ГОСТу 3262 75 в длину в большинстве случаев составляют от 4 до 12 метров.

Кроме этого они смогут быть:

  • мерной длины;
  • кратной мерной длины;
  • немерной длины.
  1. Внутренний диаметр может варьироваться от ? до 6 дюймов.

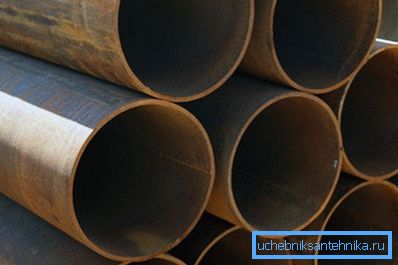

Шестидюймовые стальные модели
  1. Наружный диаметр – от 10,2 до 165 миллиметров.
  2. Вес погонного метра зависит от сечения и может принимать значения от 0,4 до 17,81 килограмм. По ГОСТу 10706 за счёт усиления сварного шва допускается повышение массы на 1%.
  3. Условный проход, который обозначается в маркировке двумя буквами ДУ – от 6 до 150 миллиметров.

Дабы определить правильный вес трубы ВГП либо другой серьёзный параметр перед её приобретением,  посмотрите в особую таблицу, которая в обязательном порядке должна быть в каждом специальном магазине:

Подробный сортамент, содержащий все технические данные рассматриваемых изделий

Группы

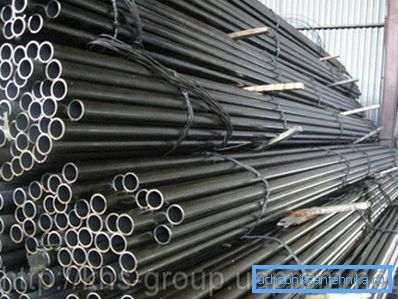

Трубы с условным проходом 20 мм, относящиеся к группе В

Водогазопроводные трубы имеют следующее разделение по группам:

Несколько Изюминки изделий
А Производятся из ординарной стали, для них нормируются лишь механические качества
Б Вероятно производство, как из ординарной, так и из слаболегированной стали, для них нормируются лишь химическая структура
В Вероятно производство, как из ординарной, так и из слаболегированной стали, для них нормируются химическая структура и механические качества
Д Нормируются вероятные гидравлические нагрузки

Классы

Инструкция кроме этого предполагает наличие нескольких классов:

  • Первый. Простые по своей структуре железные трубы без каких-либо особых требований. Используются при сооружении строительных лесов, всевозможных опор, ограждений, укладке проводов, монтаже трубопроводов газового и водяного снабжения. Это наиболее распространённый для применения в быту класс.

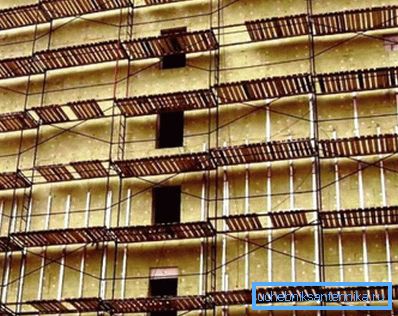

Строительные леса из ВГП труб просты в сборке своими руками
  • Второй. Превосходно выдерживают низкое и большое давление в магистралях водопроводов, нефтепроводов и газопроводов.
Газопровод из трубы ВГП

Совет: при наличия значительного давления в трубопроводе не рекомендуется применять изделия ниже второго класса, поскольку они смогут не выдержать для того чтобы уровня эксплуатации.

  • Третий. Подходят для применения в пищевой и химической индустрии, печах, котлах а также в ядерном оборудовании за счёт возможности выдерживать давление при больших температурах.
Трубопровод из изделий третьего класса
  • Четвёртый. С их помощью обустраиваются месторождения нефти для осуществления её добычи.
Нефтяная вышка – настоящая проверка износостойкости газоводопроводных труб
  • Пятый. Конструкционные изделия, формирующие каркасы транспортного оборудования, мостовых кранов, опор мачт и других, требующих повышенной надёжности объектов.

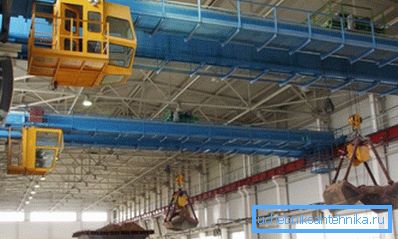

Мостовой кран требует высокую прочность для каждого своего элемента
  • Шестой. Такие комплектующие как подшипники, валы, поршни испытывают чрезвычайные нагрузки в ходе своей эксплуатации, вот при их создании и употребляются трубы ГВП шестого класса, изготавливающиеся по особой разработке.

Заключение

Разглядываемые изделия имеют весьма широкое распространение в разных промышленных и бытовых отраслях. Соответствие строгим нормативам разрешает моделям высоких классов употребляться не только в качестве магистралей для транспортировки жидкостей и газов, но и выступать в роли конструкционных компонентов машинных кранов, буровых башен и другого сложного оборудования (см.кроме этого статью "Водопроводные металлические трубы: варианты выполнения, минусы и плюсы, стандарты").

Оцинкованная труба ВГП на складе

Изложенные выше характеристики окажут помощь вам сориентироваться в их разнообразии. Видео в данной статье предоставит вашему вниманию на дополнительное рассмотрение материалы, имеющие яркое отношение к изложенной теме.
