Труба нпвх: особенности применения и нормативные документы

Какой должна быть труба НПВХ по ГОСТу Р 51613-2000? Где используются эти трубы? Как они монтируются? Имеется ли у материала какие-то особенности, каковые направляться учитывать при монтаже? Попытаемся отыскать ответы.

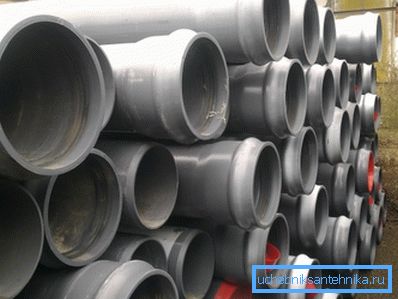

Трубы на фото произведены согласно требованиям ГОСТ Р 51613-2000.

Изучаем ГОСТ

Сюрприз, сюрприз

Мы привыкли к тому, что при монтаже сантехоборудования трубы из НПВХ (непластифицированного поливинилхлорида) используются в основном в качестве канализационных. Наряду с этим канализация — что внутренняя, что наружная — в главной массе делается самотечной.

Изучение нормативных документов принесет нам неожиданное открытие: ГОСТ Р 51613-2000 — единственный госстандарт, по которому производятся трубы из ПВХ. Причем каждая изготовленная в соответствии с ним труба — напорная.

Но: очевидно, нет никаких препятствий для применения напорных труб при прокладке безнапорной канализации. Единственное, что может смущать потенциального клиента либо клиента — избыточная толщина стенок и не самая скромная цена.

Требования

Сформулированная стандартом область применения выглядит достаточно расплывчато: изделия предназначены для транспортировки «воды, а также питьевой, и других жидких и газообразных веществ». Разумеется, никаких препятствий для применения труб при прокладке канализации нет.

Итак, каким нормам обязана соответствовать канализационная поливинилхлоридная труба?

  • Рабочий диапазон температур образовывает всего-то от 0 до +45 градусов. Стоп, уже началась путаница. Отчего же тогда у труб в магазинах указан куда более широкий диапазон температур? Ключевое слово — «напорные». При повышенном давлении пластик делается более хрупким в холод и пластичным при нагреве.
  • Вероятны следующие варианты изготовления труб:
  • Без раструба.
  • С раструбом под клеевое соединение.
  • С раструбом под резиновый кольцевой уплотнитель. При сборке безнапорных канализационных сточных систем, в большинстве случаев, употребляется как раз таковой метод соединения.

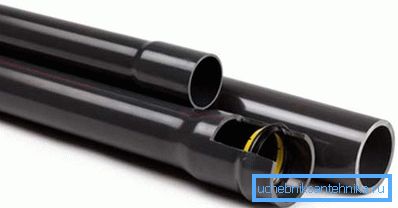

Все три вида представлены на снимке.
  • Номинальный диаметр, предусмотренный стандартом, может составлять от 10 до 315 мм при толщине стены 1,5 — 23,2 мм. Каждому типоразмеру соответствует пара вариантов SDR (стандартного размерного отношения). Чем меньше SDR (он вычисляется как дробь с диаметром в числителе и толщиной стенок в знаменателе), тем больше рабочее давление напорного трубопровода.

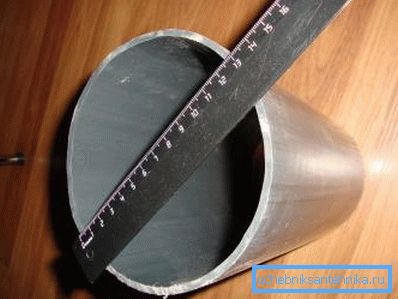

SDR - отношение диаметра трубы к толщине ее стенки.

Приведем зависимость большого рабочего давления от толщины стенок и SDR при наиболее ходовом для канализации номинальном диаметре — 110 мм:

Толщина стены, мм SDR MOP (большое рабочее давление), МПа
2,7 41 0,63
3,4 33 0,8
4,2 26 1,0
5,3 21 1,25
6,6 17 1,6
8,1 13,6 2,0
  • Изделия производятся в отрезках длиной не меньше 4 и не более 12 метров.

Но: по согласованию с клиентом протяженность возможно уменьшена либо (в случае если будет решена неприятность транспортировки) увеличена.

Как маркируются напорные канализационные трубы НПВХ и другие напорные трубы из поливинилхлорида?

В обозначении должны находиться:

  1. Слово «труба»;
  2. Материал, из которого она произведена (НПВХ 100 для поливинилхлорида, рассчитанного на большое напряжение в стенках трубы 10 МПа, и НПВХ 125 — для 12,5 МПа);
  3. Вид раструба (в его отсутствие — не указывается);
  4. SDR;
  5. Тире;
  6. Номинальный диаметр;
  7. Толщина стены;
  8. Назначение (питьевая либо техническая);
  9. Наименование стандарта.

Так, труба с маркировкой «НПВХ 125 Р SDR17 225х13.4 питьевая ГОСТ Р 51613-2000» — изделие, рассчитанное на большое напряжение в стенках в 12,5 МПа; снабженное раструбом под резиновый уплотнитель; владеющее отношением диаметра к толщине стены, равным 17, при толщине 225 и диаметре стенок 13,4 мм; предназначенное для питьевой воды.

Изделия, произведенные по ТУ, имеют схожую маркировку.

Особенности

Что необходимо принимать в расчет при прокладке канализации своими руками с применением поливинилхлоридных труб и фасонины?

ПВХ — достаточно хрупкий материал. Трубы нельзя монтировать с изгибами и натяжением; сильные удары в ходе работ также недопустимы.

В отличие от чугуна, ПВХ пропускает а также усиливает звуки. Слив воды из унитаза соседей сверху будет прекрасно слышен в ночной тишине. Частично неприятность решена в так называемой бесшумной канализации: повышенная толщина и многослойная структура стенок хорошо гасят шум.

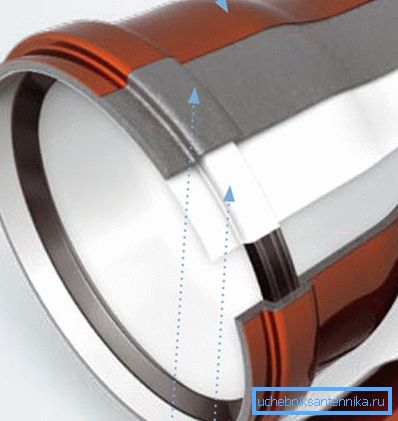

Толстые трехслойные стенки препятствуют распространению звука.

Стойкость к большим температурам ограничена кроме того у самотечной канализации. При промывке радиаторов в жёсткие зимы, в то время, когда температура теплоносителя доходит до больших предусмотренных СНиП 95С, воду из радиатора лучше не сбрасывать в пластиковый канализационных стояк.

Совет: в случае если больше ее скинуть некуда, окажет помощь несложная хитрость. Направьте струю в ванну и включите холодную воду. Смесь, которая попадет в канализацию, будет иметь надёжную температуру.

Что еще возможно дать совет монтажнику сантехоборудования применительно к поливинилхлориду?

  • При монтаже стояков трубы и компенсирующие патрубки в обязательном порядке фиксируются хомутами под горловиной. Альтернатива — заделка раструба в перекрытии.

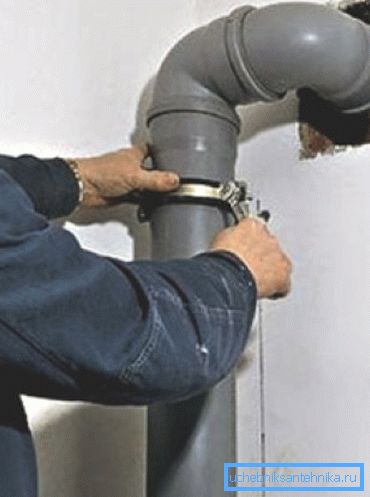

Хомут фиксирует раструб, предотвращая его смещение под собственной тяжестью.
  • При сборке раструбных соединений стоит нанести на внутреннюю поверхность раструба перед уплотнителем полосу силиконового герметика. Инструкция связана с тем, что резина со временем сохнет и утрачивает эластичность; герметик предотвратит течи.
  • Горизонтальные участки фиксируются подвесами либо хомутами с шагом не больше 10 диаметров: 50 см для 50-миллиметровой трубы и без того потом. При большем шаге труба может провиснуть через 2-3 года, создав участки с контруклоном.
  • Резать пластик лучше ножовкой по металлу либо болгаркой с любым режущим кругом. Ножовка с большими зубьями покинет неотёсанные заусенцы, а при небрежности может расколоть край реза.
  • Перед тем, как засунуть обрезанную по месту трубу в раструб, не забудьте снять фаску изнутри и снаружи. Этим вы уменьшите нужное для сборки упрочнение и предотвратите образование засоров в будущем.

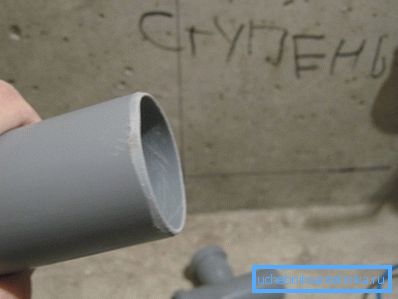

Снятая фаска облегчит сборку соединения.

Заключение

Сохраняем надежду, что наши советы окажут помощь читателю в самостоятельном монтаже и выборе сантехнического оборудования. Как в большинстве случаев, в видео в данной статье возможно отыскать дополнительную данные. Удач!
