Труба для котла – изготовление и установка

При установке котла отопления серьёзным моментом есть монтаж дымохода, причем, вне зависимости от того – на жёстком горючем работает котел либо на газу. От него прежде всего зависит безопасность работы системы отопления и ее эффективность. В данность статье мы рассмотрим, как сделать трубу для котла и выполнить ее монтаж.

Изготовление трубы

Основные требования

Наличие газоотводящего канала есть одним из наиболее значимых условий применения котла. Он нужен для вывода токсичных продуктов горения наружу. Нужно заявить, что такая труба, в большинстве случаев, идет в наборе с котлом, но, в некоторых случаях может пригодиться независимое ее изготовление, к примеру, это возможно связано с конфигурацией помещений.

Изготовить конструкцию не сложно, самое основное, дабы она отвечала определенным требованиям, каковые мы рассмотрим ниже:

• Материал для дымохода должен быть негорючим.
• Минимальное сечение дымохода должно составлять не меньше 250х250 мм. Диаметр рассчитывается в зависимости от площади дымохода котла;
• Места соединения элементов конструкции должны быть герметичными. Герметизация выполняется, естественно, негорючими материалами.
• В случае если конструкция имеет несколько секций, то любая верхняя секция обязана надеваться на нижнюю.

Зная эти правила, будет очень просто выполнить дымоход либо вытяжную трубу, единственное, что необходимо определиться с материалом для ее изготовления.

Материалы

Еще недавно дымоходы по большей части делали из кирпича, но, в последнее время появилось много других вариантов. Потом рассмотрим наиболее распространенные:

Изготовление

По сути, изготовление дымохода содержится в подготовке труб, каковые потом планируют в единую систему. Исходя из этого на данном этапе нужно только вычислить длину труб и нарезать их. Затем возможно приступать к монтажу.

Монтаж трубы

Основные требования

К монтажу вытяжных труб и дымоходов имеется ряд серьёзных требований:

• Канал дымохода должен размешаться вертикально (большое отклонение допускается не более чем на 30 градусов на метр), и на всей протяжности не должен иметь сужений и расширений.
• Труба обязана возвышаться над коньком дома, что разрешит не допустить подсос воздуха и обеспечить качественное отведение дыма. Высота зависит от размещения дымохода:

• В случае если крыша плоская, труба обязана возвышаться над ней на метр;
• При удалении конструкции от конька на метр, высота над ним обязана составлять не меньше 0,5 метров.
• При удалении трубы на 2-3 метра от конька, ее возможно установить вровень с ним.
• В случае если крыша примыкает к более высокому зданию, дымоход должен возвышаться над его крышей.

Кроме этого нужно учитывать, что минимальная высота трубы для котла на жёстком горючем либо на газу образовывает 5 метров.

• При наличии изгибов, протяжность горизонтальных участков не должна быть больше один метр.

Обратите внимание! При возвышении дымохода более чем на 1,5 метра над кровлей, его нужно закрепить растяжками.

Проходы

Все виды дымоходов для котлов делятся на два вида:

• Наружные – через стенке либо окно выходят на улицу и потом проходят вдоль наружной стенки.
• Внутренние – основная часть конструкции находится в доме. Выход на улицу осуществляется через перекрытие чердака и кровельное покрытие.

В любом случае, наиболее сложным моментом монтажа есть устройство прохода. Дело в том, что дымоход не должен прилегать к горючим материалам (расстояние должно составлять 13-25 сантиметров), так как разогревается до большой температуры, особенно это относится котлов на жёстком горючем. Но, одновременно с этим, узел прохода должен быть герметичным.

Для решения данной неприятности в большинстве случаев применяют короб, который еще именуют проходным патрубком. Данную конструкцию возможно выполнить из стали либо минерита. Пространство между трубой и коробом заполняют теплоизоляционным материалом – это возможно минеральная вата, керамзит либо кроме того песок.

Для герметизации прохода через кровлю применяют особую конструкцию с фартуками. Герметизация стыков выполняется при помощи термостойкого герметика. Пристенный профиль, который примыкает к трубе и крыше, в большинстве случаев делают из меди, стали либо оцинковки.

Порядок монтажа

Установка трубы к котлу отопления выполняется в таком порядке:

• Прежде всего необходимо выполнить разметку на потолке, в соответствии с размером проходного профиля и вырезать в потолочной плите отверстие нужного размера.
• Потом в отверстие вставляется проходной короб.
• После этого через проходной патрубок проводится труба и состыкуется с выходным патрубком котла. Так, жаровая труба котла получает герметичное продолжение в виде дымоходной системы. Место стыка герметизируется при помощи асбестового шнура.
• Затем выполняется монтаж пропускного патрубка в кровельном покрытии. Для этих целей возможно выполнена особая стропильная система.
• В окончание работы, через проходной патрубок проводится наружная труба и соединяется с трубой внутренней части дымохода.

Вот, пожалуй, и вся краткая инструкция по монтажу дымохода. По окончании его установки, конструкцию нужно утеплить и прикрепить к ней сверху искрогаситель.

Теплоизоляция

Обязательным элементом дымохода есть теплоизоляция. Она разрешает не допустить образование конденсата. В качестве теплоизоляционного материала употребляется минеральная вата, которой труба.

Теплоизолятор нужно обезопасисть кожухом, в большинстве случаев его делают из оцинкованной стали.

Совет! Дабы не делать теплоизоляцию труб, возможно выполнить дымоход из особых сэндвич-труб, каковые изначально имеют две стены. Между стенками находится теплоизолятор.

Основные ошибки

Чаще все начинающие мастера при устройстве труб котлов своими руками допускают следующие ошибки:

• Применяют материалы, каковые не пригодны для дымохода (асбест, алюминий).
• При монтаже допускают соприкосновение дымохода с перекрытием либо кровлей, что ведет к обугливанию либо кроме того возгоранию материалов (касается твердотопливных котлов).
• Не хватает герметизируют соединения труб, что ведет к проникновению дыма в помещение. Это может причинить вред здоровью.
• Недостаточная теплоизоляция конструкции – результатом этого может стать кроме того обледенение трубы газового котла, особенно, в то время, когда котел употребляется иногда, к примеру, на даче.

Уход за дымоходом

Дабы дымоотводящая система действенно справлялась с поставленной задачей и служила как возможно продолжительнее, нужно иногда делать его обслуживание:

• Перед каждым отопительным сезоном необходимо осматривать конструкцию на предмет наличия ржавчины, трещин либо каких-либо других недостатков, способные привести к разгерметизации системы и проникновению продуктов горения в помещение.

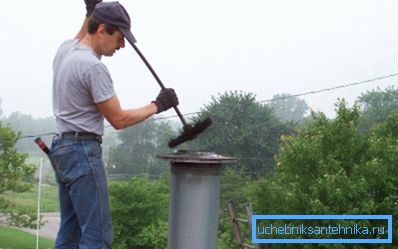

• В случае если котел работает на жёстком горючем, систему нужно прочищать ежегодно, в противном случае не только снизится ее пропускная свойство, но и появится возможность воспламенения сажи. Делать чистку не обязательно механическим методом, процедуру возможно произвести методом сжигания в котле особых химических составов.

Обратите внимание! Осмотра требует не только дымоход, но и все остальные элементы системы. Это разрешит своевременно отыскать и устранить неисправность. К примеру, в случае если котел кипит а трубы холодные , вероятнее, не работает насос, или забит фильтр.

Вот, пожалуй, и все главные моменты изготовления и установки трубы для котла.

Вывод

Устройство вытяжной трубы для котла требует важного подхода, поскольку от нее зависит безопасность всех жильцов дома. Помимо этого, соблюдение всех упомянутых выше норм разрешит сделать работу системы наиболее действенной.

Что касается технической стороны вопроса, то сделать дымоход и самостоятельно выполнить его монтаж под силу каждому домашнему мастеру. Из видео в данной статье возможно взять дополнительную данные по данной теме.
