Труба 09г2с: применяемое сырье, разработка производства,

Что это за сталь - 09г2с? Каков ее состав? Что представляет собой и по каким стандартам производится труба из данной стали - скажем, труба 219-8 09г2с? Какова разработка изготовления этих изделий? Давайте попытаемся отыскать ответы.

Наш герой крупным планом.

Сталь 09г2с

Так именуется низколегированная конструкционная сталь, предназначенная для сварных металлоконструкций. Диапазон ее рабочих температур - от -70 до +425С, что разрешает применять материал, среди другого, в самых жёстких климатических территориях, и для транспортировки высокотемпературных газов и жидкостей.

Полный состав выглядит так:

Элемент периодической таблицы Содержание, %
C 0,12 и менее
Si 0,5 - 0,8
Mn 1,3 - 1,8
Ni 0,3 и менее
S 0,04 и менее
P 0,035 и менее
Cr 0,3 и менее
N 0,008 и менее
Cu 0,3 и менее
As 0,08 и менее
Fe 96 - 97

Любопытно: в принятой в Российской Федерации системе наименований наименование марки стали показывает на количество углерода в 0,09%, а не на максимально допустимые 0,12. Остальные знаки обозначают марганец (до 2%) и кремний (менее 1%).

Что еще возможно поведать об данной марке:

  • Она прочнее большинства сталей, цена которых находится на приблизительно том же уровне (около 25000 рублей за тонну).
  • Высокая вязкость, связанная с малым числом углерода, сохраняется кроме того в сильный холод.
  • Что особенно полезно - при сварке не происходит закалки либо перегрева, воздействующих на пластические свойства. (См. кроме этого статью Сварка труб встык: особенности.)

Трубы

Какие конкретно трубы, изготовленные из стали 09г2с, возможно встретить в продаже? Потому, что мы имеем дело с только прочным металлом, логично высказать предположение, что это его уровень качества будет пользуется спросом. И в действительности: сталь пользуется популярностью в первую очередь при производстве бесшовных труб.

Обстоятельства в полной мере понятны: продольный электросварной шов постоянно будет не сильный местом трубопровода. И там, где нужна особенная стойкость к гидравлическому давлению, от него стараются избавиться.

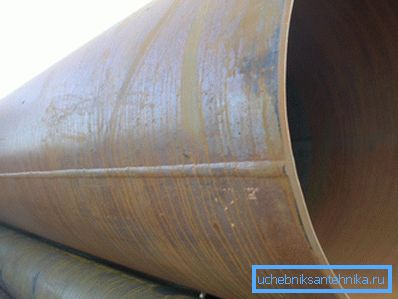

Продольный шов - уязвимое место трубопровода высокого давления. На него приходится 9 из 10 порывов.

Для чего употребляются бесшовные трубы? Ясно, что для монтажа домашнего водопровода своими руками их прочность пара избыточна: приоритетная область применения - трубопроводы большого давления самого различного назначения. Так, труба 168х14 ст 09г2с при толщине стенок 14 миллиметров вычислена на рабочее давление более чем 11 МПа (100 атмосфер).

Разработка производства

Современная индустрия создаёт бесшовные металлические трубы двумя главными методами - тёплой и холодной деформацией. Что это указывает в практическом замысле? Коротко обрисуем главные этапы производства.

Тёплая деформация

  1. Сплошная цилиндрическая заготовка ("штанга") помещается в печь, где разогревается до температуры, при которой сталь делается пластичной.
  2. На прошивном стане труба преобразовывается в полый цилиндр - гильзу.
  3. В гильзу вводится покрытая термостойкими смазочными материалами оправка, формирующая ее внутренний диаметр.
  4. По окончании повторного разогрева гильза раскатывается на оправке в последовательно уменьшающих ее диаметр вальцах.
  5. Откалиброванная и охлажденная заготовка по окончании извлечения оправки режется на отрезки нужной длины, проходит контроль качества и отправляется на склад готовой продукции.

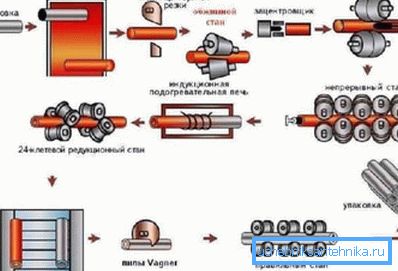

Схема производственного цикла.

Холодная деформация

Ключевое отличие данной технологии - в том, что по окончании прошивного стана гильза охлаждается и проходит деформацию с температурой значительно ниже точки рекристаллизации стали.

Принципиально важно: по окончании вальцов заготовка проходит отпуск (нагрев с последующим медленным охлаждением). Тем самым снимаются накопившиеся в ходе деформации внутренние напряжения, что положительно воздействует на итоговую прочность и пластичность изделий.

Профилирование

Бесшовная профильная труба - квадратная либо круглая - получается из все той же круглой заготовки опять-таки деформацией в вальцах с предварительным разогревом либо последующей термообработкой.

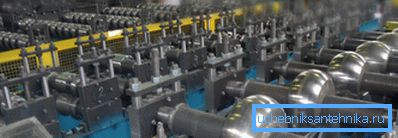

Профилирующие вальцы.

Сортамент

Какие конкретно размеры труб возможно встретить в продаже? Таблица сортамента горячекатаных труб содержится в ГОСТ 8732-78, холоднодеформированных - в ГОСТ 9734-75. Для профильных изделий действуют свои стандарты: сортамент квадратных возможно отыскать в ГОСТ 8639-82, прямоугольных - в ГОСТ 8645-68.

Горячедеформированные

По ГОСТу 8732-78 предусматривается следующий диапазон размеров:

  • Диаметр - от 20 до 530 мм.

Примечание: по согласованию с клиентом смогут быть изготовлены изделия диаметром 550 мм.

  • Толщина стенок - от 2,5 до 75 мм.

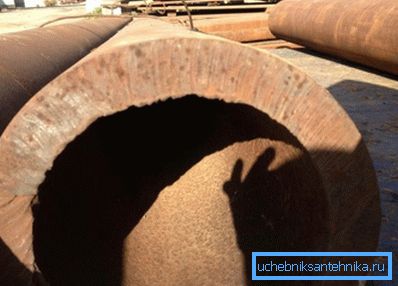

Фото позволяет оценить толщину стенок.

Не считая списка типоразмеров, в стандарте содержится инструкция для производителей по предельным допускам:

Наружный диаметр, мм Предельное отклонение
Простая точность Повышенная точность
50 и менее 0,5 мм 0,5 мм
От 50 до 219 1 % 0,8 %
Более чем 219 1,25 % 1 %

Холоднодеформированные

По ГОСТу 8734-75 холоднокатаные трубы имеют пара другой диапазон типоразмеров.

  • Минимальный наружный диаметр - 5 мм, большой - 250.
  • Толщина стенок - от 0,3 до 24 мм.

Существующие допуски:

  • Для наружного диаметра до 10 мм возможно отклонение не более 0,15 мм.
  • Для 10-30 - 0,30 мм.
  • Для 30-50 - 0,4 мм.
  • При сечении более чем 50 мм отклонение не должно быть больше 0,8 % номинала.

Прямоугольные

Размеры варьируются от 15х10 до 180х150; помимо этого, стандартом предусмотрены особые размеры - впредь до 230х100. Толщина стенок - от 1 до 12 (у изделий особых размеров - до 20) мм.

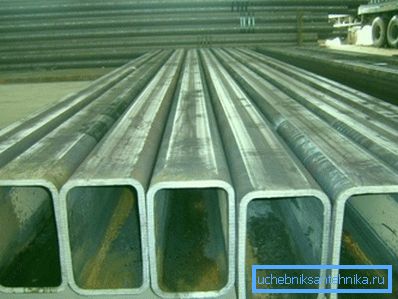

Толстостенная прямоугольная профтруба.

Квадратные

Тут минимальный размер - 10 мм при миллиметровой стенке. Большой - 180 при стенке толщиной 14 мм.

Заключение

Сохраняем надежду, что смогли удовлетворить любопытство читателя в области знакомства с достаточно экзотическими видами трубного проката. Как неизменно, видео в данной статье предложит дополнительную данные. Удач!
