Сварные трубы: их использование, виды и методы производства

Данная продукция изготавливается на трубосварочном стане из железной полосы, страницы либо ленты. Она имеет широкую сферу применения и исходя из этого обязана отвечать разнообразным требованиям, установленным в нормативных документах. О том, для чего употребляются и как создаются сварные трубы по ГОСТу, вы имеете возможность прочесть ниже.

Сварные изделия

Использование сварных труб

Инженерные технологии быстро идут вперед, но, не обращая внимания на это, производство сварных труб по–прошлому остается востребованным. Дело в том, что в скором времени данной продукции нет замены, особенно при возведении зданий и монтаже коммуникаций.

Всего выделяют два основных вида для того чтобы товара:

  • универсальные изделия — они употребляются в самых разных областях для широкого круга целей;
  • узкоспециализированные – их используют для какой-либо отдельной сферы. Значительно чаще это газовая либо нефтяная индустрия.

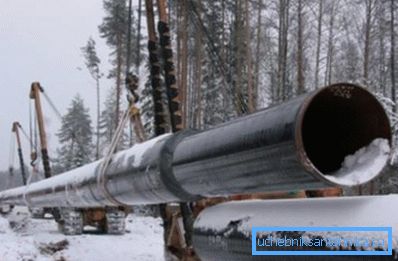

На фото - газопровод из сварных элементов

Значительно чаще эти конструкции применяют для следующих целей:

  • монтаж отопительных, газо- и водопроводных сетей – это относится как подземных, так и надземных коммуникаций;
  • создание технологически сложного оборудования – к примеру, это смогут быть системы мелиорации, используемые в сельском хозяйстве;
  • возведение зданий – сварные трубные конструкции используются тут в качестве легкой и прочной арматуры.

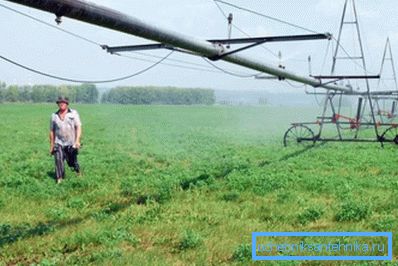

Использование сваренных деталей в мелиорации

Раздельно стоит упомянуть, что широкое применение отыскала для себя нержавеющая сварная труба. Она незаменима для многих отраслей хозяйства, таких как фармацевтическая, химическая и пищевая индустрия.

В силу своих эстетических свойств ее считают очень привлекательной архитекторы и дизайнеры. Исходя из этого нержавеющие трубные изделия часто возможно заметить среди элементов архитектуры и дизайна.

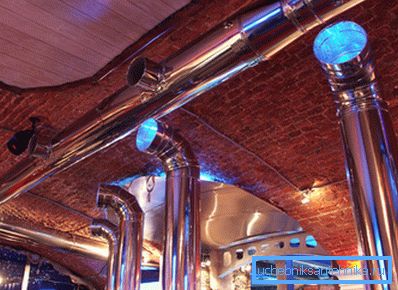

Использование трубчатых конструкций в дизайне

Преимущества сварного трубного материала

Трубопрокат, созданный посредством сварки, имеет весомые преимущества.

Обрисуем их детально:

  1. Экономичность — новейшие технологии разрешают создавать максимально прочные сварные соединения. Благодаря им труба, созданная посредством сварки, никак не уступает цельнометаллическим примерам. Это разрешает ставить ее там, где ранее имела возможность использоваться только бесшовная продукция. Это ведет к хорошей экономии, потому, что цена сборных изделий существенно ниже, чем у их литых аналогов;
  2. Меньший вес – сварные конструкции если сравнивать с цельнометаллическими примерами имеют более узкие стены, что заметно снижает вес изделия. Именно поэтому упрощается процесс перевозки и последующей установки элементов. Так как это требует меньшего участия техники и людей;
  3. Меньшая величина отклонений по толщине – это разъясняется тем, что сварная продукция создается из листовой стали, которая есть однородной по всей своей длине. Точность форм облегчает задачу по монтажу сварного изделия.

Виды сварных труб и ГОСТы на них

Выделяют три основных разновидности таких изделий:

  1. конструкционные;
  2. трубопроводные;
  3. магистральные трубы.

Их краткая черта представлена в виде таблицы.

Вид трубы Черта
Конструкционные Изготавливаются в соответствии с требованиями ГОСТ №10704-91, и ГОСТ №10705-80, за исключением показателей по гидроиспытаниям. Они в этом случае не серьёзны, потому, что данный вид продукции не употребляется для транспортировки жидкостей и газов. Сварная электросварная труба по ГОСТу 10704 91 изготавливается из стали марок Ст2, Ст3 либо же Ст10, Ст20.
Трубопроводные В отличие от прошлого вида, для этих изделий очень важным есть соответствие показателям по гидравлическому давлению. Так как эта продукция употребляется для трубопроводов, по которым перемещаются разные жидкости и газы. Исходя из этого ее контролируют при давлении от 30 до 60 кгс/см2. В зависимости от требуемой прочности изготавливают данные товары из стали марок Ст2, Ст3, или Ст10, Ст20.
Магистральные Трубы, предназначенные для магистральных газо- и нефтепроводов создаются в соответствии с ГОСТ 2095-85. Они имеют диаметр от 159 и более миллиметров. Их в обязательном порядке подвергают гидравлическим опробованиям по ГОСТ №3845-75. Применяемые марки стали – Ст10, Ст20, и 09Г2С и 17Г1С.

Совет! Предпочтительнее покупать товар, изготовленный из стали Ст10 и Ст20, потому, что эти марки материала являются наиболее качественными.

Технологии изготовления сварных труб

Сейчас существует множество технологий, по которым изготавливают сварные трубные изделия.

Самыми распространенными являются следующие способы:

  • печная сварка;
  • электрическая сварка;
  • сварка в защитном газе.

Рассмотрим их по очереди.

Печная сварка

Печная обработка

В данной технологии употребляются особая заготовка для сварных труб – штрипс. Так именуют стальные полосы, из которых изготавливается конечная продукция.

Ее создание происходит следующим образом:

  1. Штрипса поступает в печь туннельного типа и набирает там температуру около 1300°C;
  2. Сразу после выхода из печи боковые части штрипсы обдуваются воздухом, благодаря чему они прогреваются до 1400°C и очищаются от окалины, что повышает уровень качества будущего шва;
  3. Потом, заготовка пропускается через формовочно-сварочный стан. Он придает заготовке нужную форму;
  4. Происходит вторичная обдувка воздухом, по окончании чего производится сваривание кромок штрипсы под действием большой температуры и давления;
  5. Последним этапом работы есть повторное протягивание изделие через печь и формовочные валики. Это делает полученный шов более прочным.

Электросварка

Упомянутый выше ГОСТ на стальные сварные водогазопроводные трубы под номером 10704-91 регламентирует характеристики электросварных изделий, каковые являются самыми распространенными. Это разъясняется тем, что электросварка разрешает создавать тонкостенную продукцию, имеющую громадный диаметр и хорошее уровень качества шва.

Обратите внимание! Существует пара разновидностей для того чтобы соединения, но наиболее применяемой есть сварка под флюсом.

Остановимся на ней подробнее.

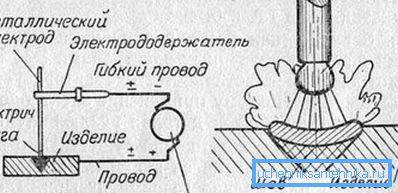

Схема электросварки

Взять неспециализированное представление о данной технологии вам окажет помощь следующая инструкция по созданию электросварных трубных изделий:

  1. Сначала холодные страницы из стали проходят формовку на прокатных станах. В следствии получаются трубные заготовки;
  2. При помощи электродуговой сварки, кромки заготовок скрепляются между собой. В следствии, получается прямой либо спиралевидный шов;
  3. Изделие охлаждается водой и поступает в калибровочный стан. Он разрешает добиться однообразного диаметра на всем протяжении трубы;
  4. Осуществляется проверка швов взятого изделия. Сначала визуально, после этого с применением ультразвука. После этого проводятся гидроиспытания, разрешающие выяснить, выдержит ли труба большое внутреннее давление. Завершается проверка повторным применением ультразвука, по окончании чего готовая продукция поступает к потребителям, каковые будут своими руками осуществлять ее монтаж.

направляться подчернуть, что для прямошовного трубопроката разного диаметра употребляется валковая формовка. В случае если необходимо произвести полуцилиндры либо круглые заготовки громадного диаметра используется прессовая формовка. Спиралешовные конструкции изготавливаются на валково-оправочных либо втулочных станах.

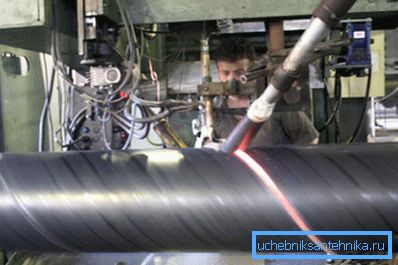

Спиральное сваривание

Сварка в защитном газе

Данный способ используется при создании трубопроката из нержавеющей, и высоколегированной стали. Он дает возможность приобрести более надежный шов благодаря применению защитных газов. Таковыми являются аргон, гелий, и углекислый газ.

Их использование разрешает объединить в одной технологии преимущества электрической и газовой сварки. Находясь в сварочной ванне, защитный газ вытесняет из ее полости атмосферный воздушное пространство.

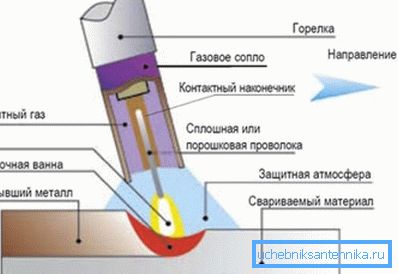

Соединение металла в защитном газе

В следствии, увеличивается уровень качества образуемых швов. Они становятся равномерными и прочными. С целью проведения таковой работы употребляются особые вольфрамовые электроды. Минусом данного процесса есть более высокая если сравнивать с иными технологиями цена сварного шва трубы.

Вывод

Сварные трубопроводы используются при создании разных инженерных сетей, сложных технологических систем и постройке зданий. Если сравнивать с цельнометаллическими аналогами они имеют меньший вес, более доступную цену и менее большие отклонения по толщине.

Классифицировать сварной трубопрокат возможно по разным параметрам, но наиболее неспециализированным есть его разделение по назначению. В соответствии с этим выделяют конструкционные, трубопроводные и магистральные изделия. Первые из них употребляются в строительных работах, вторые – при создании инженерных сетей и технологических систем, третьи – в газо- и нефтепроводах.

При производстве сварного проката употребляются технологии печной сварки, электросварки, и используется проведение сварочных работ в защитном газе. Самым распространенным есть первый метод, потому, что он наименее затратен и разрешает создавать тонкостенную продукцию.

Наиболее прочное соединение снабжает сварка в защитном газе, он к тому же, она есть наиболее затратным способом. Дополнительные сведения по данной теме вы сможете определить, взглянув видео в данной статье.
