Сварка полипропиленовых труб: 8 основных этапов

Пластиковые трубы на сегодня употребляются в сантехнике везде. И одной из обстоятельств их столь широкой популярности есть лёгкость осуществления монтажных работ - сварка полипропиленовых труб своими руками посредством паяльника доступна практически всем обладателей жилья. Как раз об этом ходе и отправится обращение потом.

Простота соединения – одна из причин популярности

Неспециализированные положения

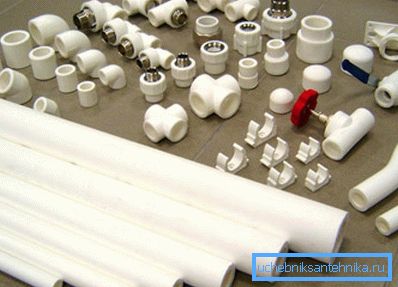

Фото полипропиленовых труб и фитингов

Для начала мало внимания уделим конкретно самим пластиковым трубам, а правильнее их хорошим и отрицательным чертям, дабы понимать в будущем, с чем нужно будет иметь дело.

Преимущества

  • Дешевизна. Существенно дешевле подобных изделий из других материалов.
  • Простота обработки. Легко поддаётся резке.
  • Эластичность. Транспортируется и хранится в скрученном виде.
Бухта полипропиленовой трубы
  • Мелкий вес. Не требует усиленного крепления.
  • Экологичность. Соответствует всем санитарным нормам.
  • Неподверженность коррозийным процессам. Очень важный аспект при условии постоянного контакта с водой.
  • Долгий эксплуатационный срок. Исправно помогают не меньше пятидесяти лет.
  • Лёгкость монтажа при помощи пайки, о которой мы более детально поболтаем мало позднее.

Недостатки

  • Температурное ограничение, составляющее +95 градусов Цельсия. С одной стороны это явный минус в эксплуатации, но с другой как раз данное свойство и разрешает осуществлять сварку в бытовых условиях.

Совет: в случае применения пластиковых труб в системах отопления, где при сильных морозах вероятна подача теплоносителя разогретого свыше допустимой нормы, рекомендуется применять армированные изделия. Они способны переносить значительно более большие температуры.

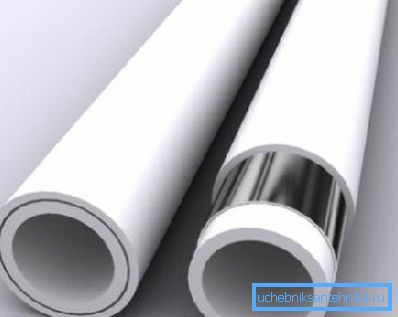

Армированный слой для защиты от перегрева
  • Относительно не сильный стойкость к механическим действиям. Другими словами, к примеру, под проезжей частью прокладывать магистраль из полипропилена категорически не нужно без дополнительной защиты.

Осуществление пайки

Сваривание полипропиленовых трубили, как ещё именуют данный процесс, пайка – это наиболее рациональный и надёжный метод их соединения своими руками. Наряду с этим кроме этого употребляется множество разнообразных фитингов для труб для обустройства качественного и эргономичного трубопровода.

Инструкция по сварке полипропиленовых труб имеет несколько последовательных этапов, каковые мы шепетильно разберём.

Этап 1-ый: подготовка инструментов

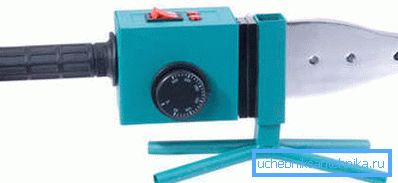

Электрический паяльник для осуществления пайки пластиковых труб
Инструмент Назначение
Паяльник Создаёт нужную для плавления полипропилена температуру
Особые насадки Разрешают осуществить нагрев изделий в нужных местах
Резак Реализует порезку труб на необходимые отрезки
Маркер Причиняет нужную разметку
Рулетка Создаёт необходимые замеры
Шейвер Удаляет слой армирования

Совет: при выборе паяльника для бытовых потребностей не следует тратиться на дорогой агрегат с высокой мощностью, поскольку данный параметр воздействует лишь на время разогрева, но не на уровень качества самой пайки.

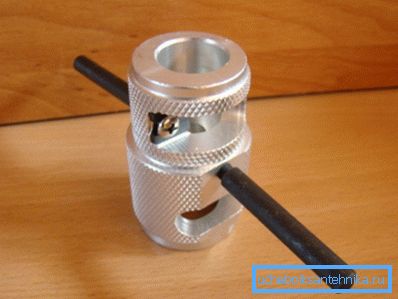

Металлический шейвер

Этап 2-й: выбор труб и фитингов

Ассортимент подходящих пластиковых труб

При выборе компонентов трубопровода направляться учитывать то, что изделия не должны входить приятель в приятеля в холодном состоянии. Другими словами, толщина трубы обязана быть больше внутренний диаметр фитинга. Как раз за счёт этого гарантируется прочность и герметичность соединения.

При таких условиях появляется резонный вопрос: возможно ли сваривать полипропиленовые трубы различных производителей? Вот тут-то и может проявиться нестыковка отдельных элементов, которая может очень плохо отразиться на качестве всей будущей системы. Исходя из этого однако рекомендуется применять продукцию одного изготовителя и, нужно, проверенного.

Вся цена сварки полипропиленовых труб при собственноручном выполнении, по сути, и содержится в совокупности затрат на вышеописанные материалы.

Этап 3-ий: разметка и порезка

Резка ножницами для пластиковых труб

Кроме того столь несложный процесс имеет несколько своих нюансов:

  • Наносим отметку в соответствии с размеру нужного нам отрезка, добавив несколько лишних миллиметров, каковые оплавятся в ходе сварки.
  • Подносим особые ножницы строго перпендикулярно к изделию.
  • Режем одним плавным, но наряду с этим жёстким движением руки.

Совет: в том случае, если внешний диаметр трубы превышает 63 мм, рекомендуется применять для резки ножовку, поскольку ножницы попросту не возьмут такую толщину.

Этап 4-й: сборка сварочного аппарата

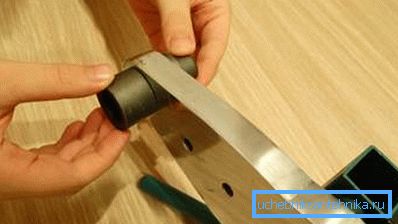

Установка насадок перед включением паяльника
  • Сам паяльник ставим ножками на ровную и жёсткую поверхность.
  • При помощи шестигранного ключа с одной стороны агрегата в особом пазе фиксируем железную покрытую тефлоновым покрытием муфту, которая будет осуществлять нагрев труб.
  • Иначе аналогично крепим дорн, предназначенный для разогрева фитинга.

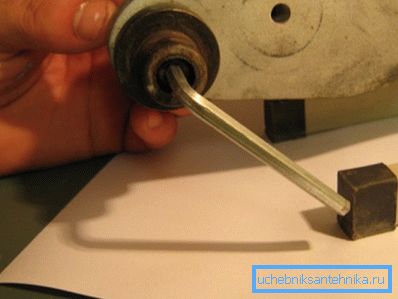

Фиксация дорна шестигранником

Совет: в случае если на насадки прилипли капли пластика, то не нужно отдирать их ножом, поскольку вы имеете возможность повредить тефлоновое покрытие. Лучше нагрейте агрегат и бережно, дабы не обжечься, сотрите их ветошью.

Этап 5-й: подготовка компонентов

На этом этапе направляться выполнить четыре ответственных шага:

  • Откладываем от края трубы расстояние равное глубине фитинга, добавляем несколько миллиметров и отмечаем это место маркером либо карандашом. Как раз до данной отметки направляться погружать изделие, не глубже, дабы избежать вероятного уменьшения сечения.

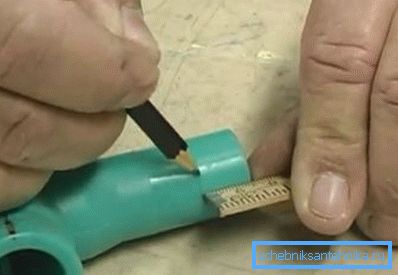

Нанесение отметки контроля погружения
  • Снимаем ножом фаску. Именно поэтому оплавленный край точно не задерётся на входе.
  • В случае если употребляются армированные изделия, то посредством шейвера снимаем верхний слой полипропилена и фольгу. Любопытно, что в случае если вместо фольги при изготовлении было использовано стекловолокно, то возможно сходу приступать к пайке.

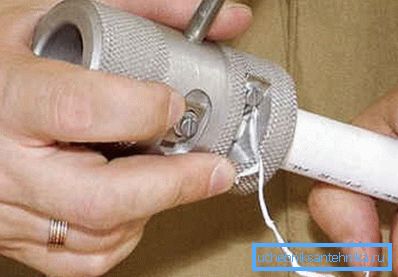

Применение шейвера для снятия армирующего слоя

Этап 6-й: плавление компонентов

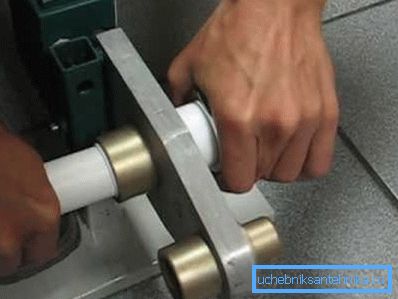

Нагрев трубы и фитинга

Какая нужна температура для сварки полипропиленовых труб своими руками? Для ответа на данный вопрос давайте рассмотрим, как воздействует процесс нагревания на данный материал:

Нагрев Последствия
95 оС Отсутствуют
140 оС Происходит утрата прочности, начинает изменяться форма
260 оС Переход в жидкое агрегатное состояние

Следовательно,температура сварки полипропиленовых труб образовывает 260 градусов Цельсия. Как раз её и устанавливаем на паяльнике.

В момент, в то время, когда прибор разогреется до нужного уровня, лампочка-индикатор погаснет, что послужит знаком к предстоящим действиям:

  • Надеваем фитинг на дорн.
  • В муфту вставляем отрезок трубы.

Совет: рекомендуется фитингу дать некоторую фору по времени, поскольку его стены в большинстве случаев толще и разогрев, следовательно, происходит продолжительнее.

  • Ожидаем, пока края изделий не начнут плавиться, образуя необычный валик, именуемый гратом.Время сварки полипропиленовых труб детально расписано в следующей таблице:
Номинальный наружный диаметр, мм Время оплавления, сек Большая технологическая пауза, сек Время охлаждения, сек
16 5 4 120
20 5 4 120
25 7 4 120
32 8 6 240
40 12 6 240
50 18 6 240
63 24 8 360
75 30 8 360
90 40 8 360
110 50 10 480

Этап 8-й: осуществление соединения

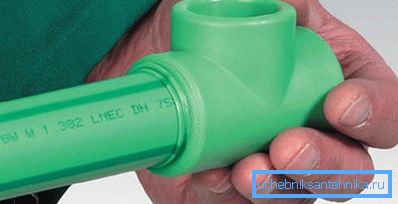

Сварка труб из полипропилена своими руками может быть осуществима каждым

Потом технология сварки полипропиленовых труб выглядит так:

  • По окончании нужного для плавления времени снимаем изделия с насадок.
  • Вставляем трубу в фитинг строго по оси до поставленной ранее отметки.

Совет: ни за что не проворачивайте детали. В следствии таких действий образуются волны, нарушающие герметичность соединения.

  • Ожидаем пара секунд – сварка окончена. Возможно переходить к следующим фрагментам.

Заключение

Пластиковый трубопровод не только практичен и экономичен, но ещё и несложен в монтаже. Вооружившись несложным паяльным инструментом, вы с лёгкостью сможете собственноручно осуществить соединения всех нужных элементов. Основное придерживайтесь в ходе работы изложенных выше указаний.

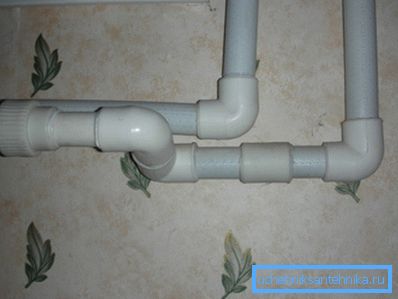

Готовый водопровод из полипропиленовых труб

Видео в данной статье предоставит вашему вниманию дополнительную данные, которая имеет яркое отношение к рассмотренным материалам.Будьте внимательны и у вас всё окажется!
