Сантехнические трубы: материалы, способы и размеры монтажа

Тема данной статьи — виды сантехнических соединений и труб. Нам предстоит узнать, какие конкретно железные и пластиковые сантехнические трубы используются на данный момент, как они соединяются между собой и сантехническими устройствами. Помимо этого, мы определим, какие конкретно диаметры свойственны для тех либо иных коммуникаций.

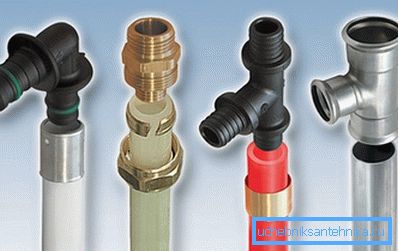

Некоторые виды применяющихся при монтаже сантехоборудования труб и фитингов.

сфера и Материалы применения

Для начала узнаем, какие конкретно трубы для сантехники смогут употребляться и для каких как раз целей.

системы отопления и Напорные водопроводы

  • Тёмная сталь до сих пор не сдает своих позиций в системах центрального отопления. Ее прочность — несомненный плюс; ограниченная же коррозионная стойкость компенсируется отсутствием воздуха в круглогодично заполненной системе.

Обратите внимание! Увы, но то, что отопительные стояки не должны сбрасываться на лето — только в теории. На практике теплое время годов — пора ремонтов, да и неизбежные течи между секциями чугунных радиаторов иногда заставляют осушать систему.

  • Оцинковка лишена главного недочёта тёмной стали. Но и тут имеется нюанс: цинковый слой нарушается на сварных швах. Коррозионностойкой система отопления либо водоснабжения будет только в том случае, если она всецело собрана на резьбах.
  • Гофрированная нержавейка владеет наибольшей прочностью на разрыв, устойчива к коррозии, агрессивным средам и лишена главного недочёта прошлых решений — трудоемкости монтажа с нарезкой резьб либо сваркой. Гибкие гофрированные трубы гнутся с радиусом, равным их диаметру. Единственный недочёт — относительно большая цена (для 15 мм — от 170 рублей за погонный метр).

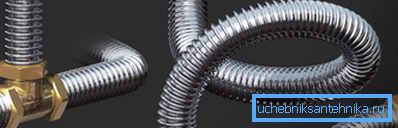

Гибкость и простота монтажа - веские доводы в пользу гофрированной нержавейки.
  • Металлопластик используется в системах теплого пола, водоснабжения и автономного отопления (тёплого и холодного). В ЦО он также может употребляться; но этому материалу очень сильно (и незаслуженно) подпортили репутацию компрессионные фитинги для труб, каковые при определенных неточностях в монтаже начинают течь через пара охлаждения и циклов нагрева. Труба представляет собой два слоя сшитого полиэтилена с алюминиевой трубкой между ними.
  • Бронзовая сантехническая труба может употребляться во водоснабжения и систем всех видах отопления. Это недешевое, но только долговечное решение.

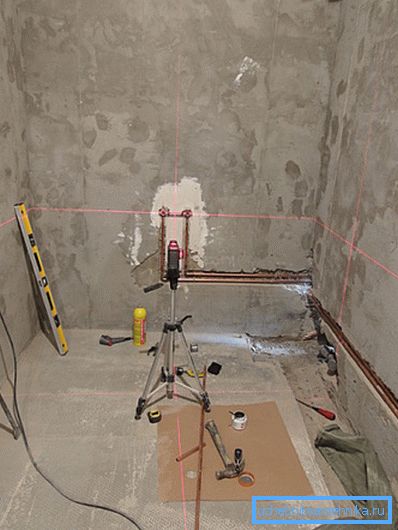

Монтаж медной поводки водоснабжения в штробы.
  • Полипропилен, наоборот, привлекателен своей дешевизной. Полипропиленовый водопровод помогает не меньше полувека и не страдает от зарастания минеральными отложениями; эрозия внутренней поверхности взвесями жёсткому пластику также не страшна.

Принципиально важно: в системах ГВС и отопления употребляется полипропилен, армированный алюминиевой фольгой либо рубленым стекловолокном (фиброй). Армирование увеличивает прочность на разрыв и значительно снижает удлинение полимерного трубопровода при нагреве.

  • Полиэтилен употребляется лишь и только для холодной воды. Рабочая температура этого пластика ограничена 40 градусами.
  • Сшитый полиэтилен, но, принципиально отличается от него повышенными термостойкостью и прочностью. Поперечные связи между молекулами полимера меняют его физические характеристики, разрешая применять данный пластик в произвольных контурах и отопительных системах ГВС. Гибкость трубок делает их очень востребованными при коллекторной разводке.

Канализация

Перечень используемых для канализационных систем материалов заметно меньше.

  • Чугун к настоящему времени потерял былую популярность. Обстоятельства — большая цена, громадная масса и очень трудоемкий монтаж с чеканкой раструбов. Единственный аргумент в пользу чугуна — его акустические качества: массивные стены поглощают любой шум, что весьма кстати при стояка в многоквартирном доме.
  • Сантехническая труба ПВХ, наоборот, на пике популярности. Маленький вес, предельно лёгкость резки и простой монтаж разрешили ей потеснить на нынешнем рынке соперничающие решения.
  • Полипропилен используется и тут. Он еще легче поливинилхлорида, владеет большей твердостью и, основное, термостойкостью. Рабочая температура полипропиленовой канализации — до 90 градусов против 60 у ПВХ.

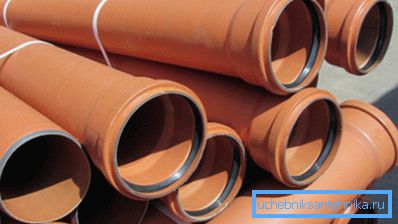

Полипропиленовая канализация для наружной прокладки.
  • Полиэтилен употребляется куда реже — как раз из за низкой рабочей температуры.Его преимущество — бесшумность: толстые и очень эластичные стены гасят звуки ненамного хуже чугуна.

Монтаж

Как выглядит монтаж сантехнических труб своими руками в каждом из перечисленных случаев?

Водопровод, отопление

Материал Методы монтажа
Сталь (тёмная и оцинкованная) Газосварка, электросварка, резьбовые соединения, компрессионные фитинги, фланцы
Гофрированная нержавеющая сталь Компрессионные фитинги с силиконовыми уплотнителями
Металлопластик Компрессионные фитинги, пресс-фитинги, пуш-фитинги
Медь Пайка, компрессионные фитинги
Полипропилен Низкотемпературная сварка при посредстве муфтовых фитингов
Полиэтилен Компрессионные фитинги с резиновыми уплотнителями, электросварные фитинги
Сшитый полиэтилен Штуцера с гильзами — фиксаторами

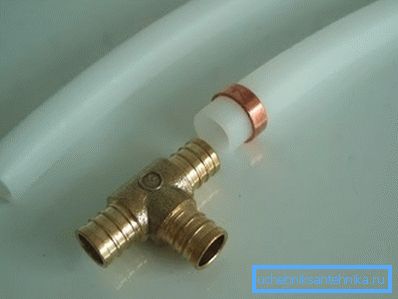

Штуцер для трубопровода из сшитого полиэтилена.

Канализация

Чугун Чеканка раструбов каболкой, заливка серой, реже — кольцевые резиновые уплотнители
ПВХ Резиновые уплотнители, в напорной канализации — клеевые соединения
Полипропилен Резиновые уплотнители
Полиэтилен В безнапорной канализации — фасонина с резиновыми уплотнителями, в напорной — низкотемпературная сварка встык

Терминология

Кое-какие термины, возможно, будут непривычны далекому от сантехники читателю и потому нуждаются в комментариях.

  • Компрессионный фитинг или обжимает трубу резиновым либо силиконовым уплотнителем при затягивании накидной гайки с коническим внутренним сечением, или при помощи разрезного кольца обжимает саму трубы на штуцере (при мягкой меди и металлопластика).
  • Пресс-фитинг надежно фиксирует металлопластиковую трубу на штуцере с парой резиновых колец при обжатии особыми клещами гильзы из нержавеющей стали.

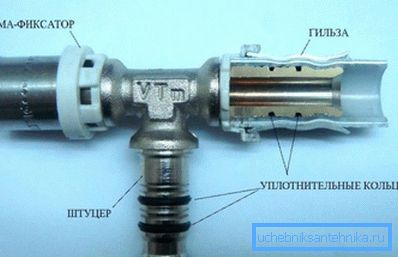

Устройство пресс-фитинга.
  • Пуш-фитинг (от англоязычного push — надавить) фиксируется при нажатии. Герметичность и тут обеспечивается резиновыми кольцами, а вот фиксатором помогает нержавеющее пружинное кольцо с направленными вовнутрь лапками.

При сварке полипропилена низкотемпературный паяльник оплавляет внутреннюю поверхность муфтового фитинга и наружную поверхность трубы; после этого подробности совмещаются и по окончании остывания становятся единым целым.

Подобно выглядит сварка встык полиэтиленовых трубопроводов.

  • Электросварной фитинг содержит нагревательную спираль. Подав на нее питание, возможно вынудить ее разогреть полиэтилен до точки плавления и добиться надежного сваривания подробностей.
  • Сшитый полиэтилен владеет механической памятью и по окончании растягивания торца трубы особым инструментом быстро возвращается к начальному диаметру, обжимая засунутый в него штуцер. Надетая сверху гильза снабжает дополнительную фиксацию.
  • Резьбовые соединения металлических трубопроводов выполняются с применением чугунных и латунных фитингов; резьбы герметизируются льняным волокном (обычно — с краской) либо полимерными материалами.

Принципиально важно: именно на резьбах в большинстве случаев планируют разнообразные поделки из сантехнических труб — настольные лампы, торшеры, столики и т.д. По окончании покраски эти забавные конструкции выглядят в полной мере презентабельно.

Книжная полка из патрубков, муфт, тройников и уголков.

Размеры

Приведем пара любопытных фактов, так или иначе касающихся диаметров трубопроводов разного назначения.

  • И продавцы, и составители техдокументации довольно часто показывают сантехнические размеры труб в дюймах. Это в некотором роде дань традиции: как раз в британских дюймах измеряются диаметры трубных резьб. Инструкция по пересчету в привычную нам систему измерений несложна: достаточно умножить размер на 25,4 — и мы возьмём размер в миллиметрах.
  • На этом путаница не заканчивается. Для металлических труб в качестве главного параметра употребляется не внешний либо внутренний диаметр, а условный проход (ДУ). В большинстве случаев, он близок к внутреннему диаметру, но не равен ему и показывает только на возможность применять для соединения элементов данного трубопровода соответствующий размер трубных резьб.

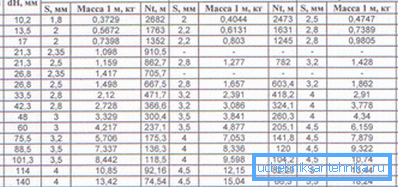

ДУ и прочие параметры стальных труб.
  • Размеры пластиковых сантехнических труб всех типов указываются в метрической системе. В большинстве случаев, они обозначаются по внешнему диаметру; для вычисления внутреннего сечения необходимо знать толщину стены.

Какие конкретно как раз размеры актуальны для водоснабжения и систем отопления?

  • Подводки ХВС и ГВС имеют диаметр 15 — 20 мм.
  • Подводки к радиатору — 20 — 25 мм.
  • отопления и Стояки водоснабжения — 25 — 32 мм.
  • 40 — 65 мм — водоснабжения розливов и диаметр отопления.
  • Сантехническая труба 75 мм и выше используется при монтаже элеваторных водомеров и узлов, снабжающих отоплением, ГВС и ХВС многоквартирные дома.

Размеры сантехнических труб — ПВХ, полипропиленовых, полиэтиленовых и чугунных — для канализации подбираются с учетом возможности залпового сброса.

  • Сантехническая труба 50 мм употребляется для подключения всех устройств, не считая унитаза.
  • 110 мм — обычное сечение отвода от стояка и унитаза канализации.

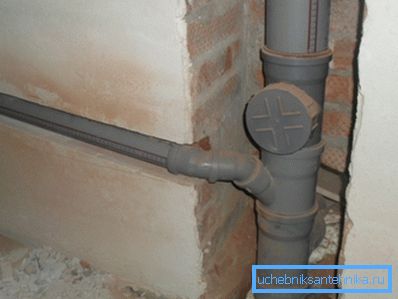

На фото - канализационный стояк. Диаметр - 110 мм.

  • 150 и выше — размеры выпуска на колодец и участков канализации между колодцами.

Заключение

Сохраняем надежду, что наш пара поверхностный обзор существующих решений будет нужным читателю. Как неизменно, видео в данной статье содержит дополнительную тематическую данные. Удач!
