Разводка труб в ванной: как это сделать

На сегодня разводка труб в ванной полипропиленом рассматривается, как основной метод монтажа, не смотря на то, что до сих пор в отдельных случаях смогут применять металл и металлопласт. Однако, ПП превосходно зарекомендовал себя, как качественный материал для транспортирования, как холодной, так и горячей воды, хотя здесь имеется кое-какие нюансы в подборе конструкции самой трубы.

Примерный план разводки труб в ванной

Ниже мы рассмотрим с вами, какой полипропилен используется для данной цели, как он стыкуется и крепится, и продемонстрируем вам тематическое видео в данной статье.

Разводка сантехники для ванной комнаты

Примечание. направляться подчернуть, что схема разводки труб в ванной своими руками машинально затрагивает, как туалет, так и кухню — так как вся система представляет собой единое целое. Это относится не только холодной и тёплой воды, но и канализации, которая также представляет собой цельную систему, подключенную к сливному стояку.

Материалы и инструменты

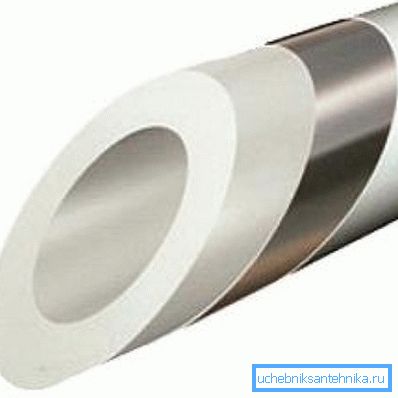

Армированная полипропиленовая труба
  • Для подачи холодной воды от магистрали к санузлам, котлу либо бойлеру инструкция разрешает применять полипропиленовую (экопластовую) трубу с монолитной стенкой и в случае если сказать о бытовом применении (личный дом либо квартира), то используется материал с наружным сечением 20 мм. Однако, большая часть мастеров в этом случае склоняются к применению армированного экопласта, который рекомендован для ГВС.
Паечные фитинги и краны из ПП
  • Армирование труб осуществляется стекловолокном либо алюминиевой фольгой — данный слой размещается посредине, как это продемонстрировано на схематическом рисунке сверху. Такая мера предотвращает деформацию материала при нагреве, исходя из этого, аналогичная продукция кроме этого употребляется для отопления. Не обращая внимания на то, что цена армированных труб выше, их применяют для холодного водоснабжения с целью перестраховки — всё-таки как правило систему делают скрытого типа, закрывая её штукатуркой, шпатлёвкой, гипсокартоном и без того потом.

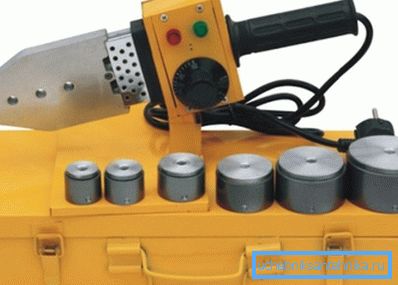

Паяльник для ПП труб с комплектом насадок
  • Для сваривания ПП употребляется особый паяльник, в наборе с которым поставляются насадки различного диаметра. Уровень качества этого инструмента определяется наличием терморегулятора, и тем, имеют ли насадки тефлоновое покрытие (это напрямую отражается на том, сколько стоит паяльник). Дело в том, что полипропилен не подгорает на тефлоне, следовательно, в ходе работы не бывает налипания материала и копоти.

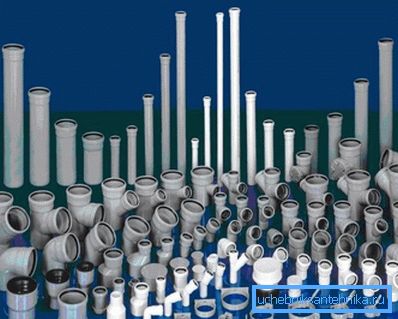

ПВХ для канализации - трубы, кронштейны, фитинги
  • Помимо этого, схема разводки труб в ванной и туалете кроме этого включает в себя канализацию, для которой используют изделия диаметром 10 мм. 50 мм, 32 мм, и соединительные, поворотные и развязочные фитинги к ним. В настоящее время, как на бытовом, так и на промышленном уровне для изготовления используют поливинилхлорид, не смотря на то, что до сих пор видится сталь, чугун и латунь. Однако, ПВХ значительно дешевле и легче, а для труб низкого давления, пожалуй, есть наиболее выгодным и практичным.

Монтаж канализации

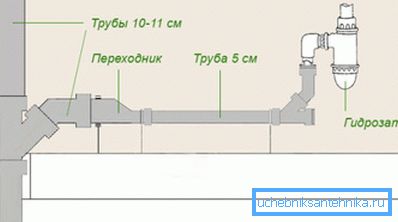

Примерная схема монтажа канализации

Как мы уже говорили, разводка труб в ванной своими руками затрагивает также туалет и кухню, поскольку слив будет происходить от кухни через ванну и завершаться в стояке туалета вне зависимости от того, совместный у вас узел либо раздельный.

Начнём с туалета &направляться;#8212; если вы покинули там ветхий чугунный стояк, то всё равняется вы станете ставить там тройник с одним 100-миллиметровым отводом на унитаз и 50-миллиметровымм — на все остальные санузлы. Для установки пластикового фитинга в чугунный раструб используется резиновая редукция, которая помогает одновременно и переходником и уплотнителем.

50-миллиметровый отвод делается в сторону кухни и проходит через ванную, а по его протяжённости врезаются тройники для слива с раковины, ванны и кухонной мойки.

Стиральную машину-автомат возможно подключать к особому сифону, который вы имеете возможность применять под ванной, раковиной либо мойкой, вместе с тем возможно сделать отвод — в раструб 50-миллиметрового тройника вставляется редукция для 32-миллиметровой трубы, которую вы прокладываете в нужном направлении.

Примечание. Труба 50 мм должна иметь уклон не меньше 30 мм/1м, 100 мм (ели имеется горизонтальное положение) -20 мм/1м, а 32 мм для автомата возможно класть без уклона, поскольку там сток принудительный.

Монтаж водопровода

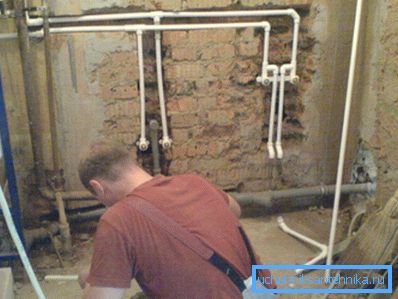

Укладка водопровода в штробы

Сейчас давайте посмотрим, как верно сделать разводку труб в ванной, туалете и на кухне с наружным и внутренним монтажом. Под полипропилен возможно сделать штробы и запрятать его в них, как это продемонстрировано на верхнем фото (затем водопровод заделывается раствором), но возможно кроме этого разрешить войти его поверху, зафиксировав в железных кронштейнах либо пластиковых клипсах.

При разметке попытайтесь, дабы все резьбовые фитинги для соединения с кранами занимали наиболее выгодное положение и были прочно зафиксированы.

Паечные работы

Мы разглядываем, как сделать разводку труб в ванной, и сейчас обратим внимание на паечные работы, благодаря которым стыкуется полипропилен через фитинги различной конфигурации.

К насадке паяльника, нагретой до 280-290?направляться, с одной стороны прикладывается труба, а с другой фитинг и удерживаются так в течение 5-6 секунд (следите за тем, дабы труба не погружалась в насадку глубже 15-20 мм), после этого в один момент снимаются и стыкуются. По окончании стыковки их также нужно удерживать в течение 5-6 секунд, дабы они превратились в однородную массу.

Заключение

В заключение направляться заявить, что верная разводка труб в ванной для тёплой и холодной воды осуществляется блоками, другими словами, паяются целые участки с отводами, а позже соединяются совместно — так значительно несложнее. А вот канализацию монтируют, стыкуя  за один раз не более двух-трёх собранных воедино элементов.
