Разводка канализационных труб в частном доме

Любой современный дом в обязательном порядке оборудуется всеми нужными инженерными сетями. Они существенно упрощают жизнь и делают ее комфортной. Так, к примеру, наличие в частном доме канализации разрешает сохранять в доме чистоту и предотвращать появление неприятного запаха. В случае если раньше для таких систем употреблялись чугунные трубы, то сейчас все существенно изменилось. Пластиковые канализационные трубы многократно упростили процесс разводки канализации. В данной статье мы рассмотрим основные рекомендации и советы относительно того, как обязана осуществлять разводка канализационных труб в частном доме.

Выбор труб и составных элементов

С целью проведения канализации в дома нужно купить трубы с раструбами. Это разрешит собрать всю систему весьма быстро и как следует. Любой раструб оборудуется уплотнительной резинкой, делая стыковку труб герметичной. Для разводки канализации в частном доме потребуются трубы различного диаметра, к примеру, 110, 50 и 32 мм и различные фитинги: отводы, тройники, колена и тому подобное.

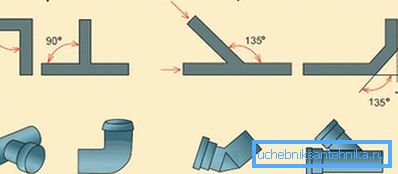

Старайтесь делать меньше соединений под прямым углом

Так, для стояка нужна будет труба O110 мм. Для основной разводки по этажу - O50 мм.

Совет! При разводке принципиально важно позаботиться о наличии гидрозатвора, который имеется в простых сифонах. Любой установленный предмет — стиральная машинка, умывальник, душевая кабинка и тому подобное — должен оборудоваться сифоном. Единственным исключением есть унитаз, поскольку в нем имеется встроенный гидрозатвор.

Пластиковые канализационные трубы и фитинги

Итак, для обустройства внутренней канализационной системы вам потребуются:

  • Трубы различных диаметров.
  • Ревизионные люки.
  • Отводы с присоединительными патрубками на каждом этаже.
  • Заглушки.
  • Компенсаторы.
  • Муфты.
  • Колена.
  • Тройники.
  • Крестовины.
  • Особый крепеж.

Последовательность разводки

Для успешной работы в первую очередь рекомендуется нарисовать проект либо схему прокладки труб. В случае если у вас пара этажей, то все горизонтальные линии нужно направить к одному стояку. Это разрешит сделать всего один канализационный стояк. Благодаря близкому размещению к стояку ванной и туалета легко организовать достаточный уклон трубопровода.

Разводка подвал

Там, где будет происходить соединение вертикальной и горизонтальной линии устанавливается тройник либо крестовина, в зависимости от планировки. В цокольном помещении направляться учесть наклон линии выхода трубы на улицу. Так как наружная канализация кроме этого должна иметь достаточный уклон. Дабы создать дополнительный напор в систему возможно внедрить измельчитель либо насос. На любой тройник в обязательном порядке устанавливаются вертикальные отрезки труб. Высота регулируется в зависимости от применяемого сантехнического прибора.

Тонкости сборки канализации

В случае если в схеме присутствуют криволинейные участки труб, то смогут употребляться простые фитинги без резьбы. Прокладывая трубы в кухне, уклон рекомендуется выполнить чуть больше. Это разъясняется тем, что в этом месте в большинстве случаев сливается мыльная и жирная вода. Дабы не допустить засор, уклон труб делается больше простого.

Что касается ванной комнаты, то в этом помещении в обязательном порядке монтируется фановая труба. Она будет делать роль внутренней вентиляции. В случае если у вас нет возможности проложить ее, возможно купить воздушный клапан.

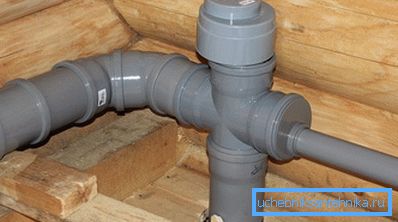

Фановый клапан

Вентиляционный клапан работает по весьма несложному принципу. При обычном давлении в системе клапан остается закрытым. В момент понижения давления клапан машинально начинает подсасывать воздушное пространство из окружающей среды, так он раскрывается. Это нужно по той причине, что слив стоков в системе формирует разряжение. Оно может вызвать уход жидкости из гидрозатвора. Как следствие, все неприятные запахи начнут попадать вовнутрь дома.

Разводка в одноэтажном доме

Совет! Беря воздушный клапан, принципиально важно не перепутать его с обратным клапаном, поскольку данный элемент используется для предотвращения перелива в момент засора стояка в многоквартирном доме.

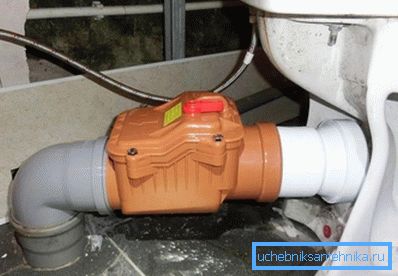

Не перепутайте! Это обратный клапан

На процесс разводки канализации в доме может воздействовать пара факторов, к примеру:

  • Уровень заглубления септика.
  • Имеется ли подвал, в случае если имеется, какая его глубина.
  • Планировка.
  • какое количество человек будут жить в доме.
  • Количество этажей.

В случае если на пути отсутствуют сложные рельефные преграды, то весьма легко будет организовать самотечную систему. Иначе, в случае если естественный уклон организовать не получается, то дополнительно направляться установить фекальный насос.

Разводка в одноэтажном доме

В случае если ваш дом имеет один этаж без подвала и мансарды, то схема всей системы будет весьма простой. Неспециализированная схема может выглядеть следующим образом:

  • В случае если кухня и санузел/ванная имеют неспециализированную стенке, то тянется одна горизонтальная линия трубопровода.
  • От самой дальней точки к основному стояку уклон должен составлять 2°.
  • Неспешно в горизонтальную магистраль подключаются сантехнические устройства. Подключение осуществляется через тройник.
  • Унитаз подключается к стояку через крестовину.
Сборка канализации

В этом случае будет легко организовать самотечную систему, которая прослужит много лет. Самое основное, выдержать угол уклона. Если вы на одном этаже желаете добавить ванную и санузел, то магистраль может испытывать нагрузку. По данной причине потребуется соорудить дополнительный стояк.

Совет! В подходящих местах не забудьте в магистраль вмонтировать ревизию. Она будет нужна на случай засора.

Разводка в многоэтажном доме

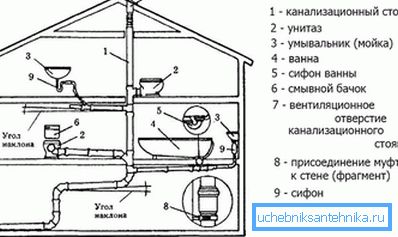

Составьте схему канализационной сети

В случае если личный дом имеет пара этажей, то, соответственно, возрастает количество ванных и санузлов. Как следствие нагрузка на магистраль будет увеличена. Процесс монтажа будет мало усложнен. Дабы выполнить работу верно, нужно следовать правилам. К примеру, туалет на втором этаже должен размешаться строго над туалетом первого этажа. Кроме этого это относится и фановой трубы, которая будет продолжением основного стояка. Эта труба обязана возвышаться над крышей на 1,5 метра.

Пример разводки в двухэтажном доме

Что касается горизонтальной разводки труб по этажам, технология особенно ничем не отличается. По сути, схема прокладки трубопровода будет аналогична на каждом этаже.

Совет! В местах, где стояк проходит через плиту перекрытия, нужно устанавливать компенсаторы. Они необходимы для линейного повышения либо уменьшения длины труб.

Компенсатор

Отдельное внимание заслуживает и крепеж канализационных труб. Труба должна быть надежно зафиксирована. Для этого рекомендуется применять железные хомуты. Нижняя точка стояка должна иметь отвод для вывода стоков в наружную канализацию.

В случае если одно из помещений находится ниже септика и в нем имеются сантехнические устройства, то нужен будет фекальный насос, поскольку самотека тут очевидно не будет. Фекальный насос устанавливается сразу после потребителей. Кроме этого существует вариант с изготовлением коллектора, который будет собирать все стоки этого помещения. По окончании, из него насосы будут перекачивать все нечистоты в очистное сооружение.

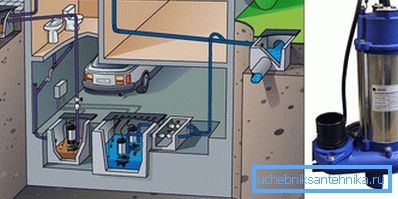

Канализация с использованием насосов

Совет! Система канализации с применением фекального насоса энергозависима. Это достаточно дорогая установка, которая может сломаться в самый неподходящий момент. Исходя из этого продумайте систему так, дабы обойтись без применения фекального насоса.

Итак, мы рассмотрели с вами основные изюминки и нюансы разводки канализационной системы в частном доме. Необходимо заметить, что эту работу в полной мере реально выполнить самостоятельно без привлечения экспертов.

Видео

В этом видеоролике продемонстрировано, как вывести канализационную трубу из дома, в котором при постройке не была предусмотрена канализация:

;
