Развальцовка труб из меди: разглядываем доступные

Развальцовка труб либо вальцевание – это деформация материала, из которого они сделаны в определенном направлении. Вальцевание целесообразно в том случае, в то время, когда готовое литое либо штампованное изделие не может быть куплено либо произведено нужного размера и формы.

Еще одной обстоятельством применения данного способа может стать необходимость подогнать внутренний диаметр трубы под необходимый размер.

Основные понятия

Вальцевание обычно используется в системах, в которых элементы соединяются посредством канализационных муфт либо способом пайки. Это такие системы, как водоснабжение, отопление, газоснабжение, охлаждение, кондиционирование либо машиностроение. В случае если речь заходит о таком ходе, как развальцовка стальных труб либо бронзовых в промышленных масштабах, то для данного процесса применяют специализированные валы, прокатывающиеся по поверхности пара раз для нужного диаметра.

Частным случаем вальцевания возможно работа станка-трубогиба, с которым точно приходилось сталкиваться монтажникам сантехнического либо газового оборудования. В данном инструменте валик обкатывает трубу около формы заданного радиуса, создавая изгиб нужных параметров.

Для чего нужна вальцовка

Развальцовка трубок своими руками – это процедура, нужная в следующих случаях:

• Приобрести трубку нужного размера нет возможности ввиду того что изделия с заданными параметрами не производится способами литья и штамповки;
• Для сбора системы нужна правильная подгонка элементов по размеру, в соответствии с определенными параметрами угла изгиба либо внутреннего диаметра.

К последнему случаю относится вальцовка бронзовых труб, участвующих в создании водопроводной системы.

Реализация способа вальцевания

Развальцовка бронзовых трубок своими руками – это процедура, обязательно, требующая применения специализированного инструмента.

Пластичность для того чтобы материла, как медь разрешает человеку, достаточно физически развитому и ловкому попытаться своими руками такую трубку на болванку конической формы, но этого угрожает следующими последствиями:

• Узкую трубку при реализации данного способа легко замять;
• В месте, куда приходится все возможное усилие, трубка может .

Совет. Таковой способ натягивания считается достаточно неотёсанным и используется лишь в крайних случаях.

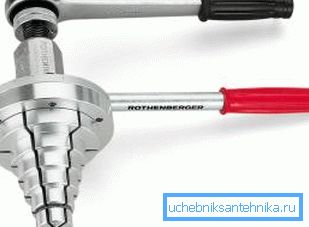

Между таким варварским способом растяжения и добротной вальцовкой, которую применяет развальцовщик для бронзовых труб, существует промежуточный вариант – устройство со сменными насадками либо экспандер. Данное устройство разрешает растянуть мягкий бронзовый материал посредством рычага всего за одно несложное воздействие.

Обратите внимание! Развальцовочный экспандер - эргономичное устройство, скорость его работы достойная, но уровень качества результата не радует.

Наиболее верный инструмент для развальцовки – это валик из твердосплавного материала, который многократно прокатывается по внутреннему диаметру прокладываемой трубки. С каждым прокатом данного валика деформация трубки будет все посильнее в заданном направлении.

Преимущества применения валика

Развальцовка бронзовой трубки своими руками посредством валика - это процесс, который отличается следующими чертями:

1. Разрывы обрабатываемой трубы исключены. Любой прокат валика сопровождается малом деформацией изделия, а постепенная деформация переносится металлом легко, что исключает разрывы;
2. Толщина стенок трубки по окончании развальцовки остается равномерной. Утолщение в стенках трубы, в случае если она изначально была неоднородной по составу, будет посредством валков раскатано до единой толщины;
3. По окончании развальцовки поверхность будет идеально ровной и гладкой. Подобная гладкость зависит от качества применяемого инструмента.

Обратите внимание! Обязательно у вас имеется возможность купить менее качественный инструмент, цена которого будет более низкой. Такое изделие владеет контуром, который в трубу, находящуюся в зафиксированном положении. Итог по окончании работы таковой развальцовкой будет немного хуже, но в полной мере приемлемым.

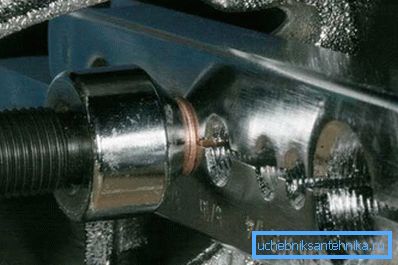

Использование развальцовщика

Развальцовка бронзовой трубки своими руками посредством развальцовщика производится в том случае, если соединение ведется посредством муфт либо способом пайки. При пайке нужно увеличить один конец, в который вставляется другая трубка.

Так, появляется маленькой зазор, который нужно заполнить припоем. Для того чтобы типа соединение считается наиболее надежным для монтажа сплит-системы и холодильных установок.

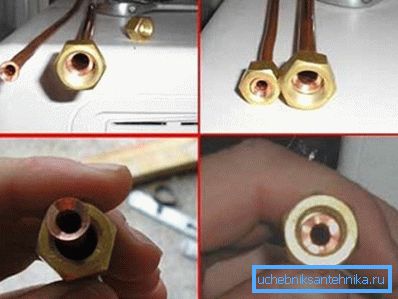

Муфтовое соединение кроме этого есть достаточно популярным за счет того, что создавать сборку и демонтаж таковой системы достаточно легко. Перед тем как браться за развальцовку трубки для монтажа посредством муфт нужно сперва ее подготовить, и лишь позже затевать деформацию.

Порядок работ следующий:

• Зачищается конец трубы:
• На трубу надевается муфта;
• Трубка вставляется в инструмент. Винт развальцовки вращается до того момента, пока кромка не образует угол в 45⁰;
• Изделие вынимается из инструмента;
• Муфта подводится к кромке и гайка на ней закручивается.

Совет. Многие мастера рекомендуют при монтаже бронзового трубопровода нарезать трубы с запасом в 2-2,5 см чтобы в случае неудачной развальцовки конец трубы возможно было отрезать и продублировать процесс вальцевания.

В случае если монтаж трубопровода будет производиться способом пайки, тогда процесс вальцевания должен складываться из следующих этапов:

1. Поверхность посредством особой щетки зачищается;
2. Посредством вальцовки, труба расширяется так, дабы в нее возможно было вставить следующий элемент системы с зазором 0,1 мм;
3. На внутреннюю поверхность равномерным слоем нужно нанести флюс и соединить со следующим элементом сети;
4. Место соединения прогревается посредством горелки, к нему же подносится припой. Прогрев длится пока припой не расплавится;
5. Нагрев длится пока расплавленный припой не распределится равномерно по соединению.

В заключение

С позиций современности, бронзовый трубопровод ввиду сложностей его монтажа и существующих на современном рынке альтернативах, это достаточно необычный выбор. Но, если вы все же решили создавать трубопровод из данного мягкого материала своими руками, тогда совладать с монтажом таковой системы посредством развальцовки вы сможете легко (см.кроме этого статью "Трубы ВЧШГ – особенности и использование").

А видео в данной статье разрешит вам ознакомиться с инструкцией для того чтобы рода монтажа.
