Пвх трубы и их особенности

Среди всего многообразия труб, достойное место занимают изделия из поливинилхлорида, область применения которых очень широка. Как и каждые другие трубные изделия, изготавливают ПВХ трубы по ГОСТу, причем, для каждого их типа имеется свой нормативный документ. Потом мы рассмотрим фундаментальные характеристики и свойства поливинилхлоридных труб, в соответствии с этим ГОСТам.

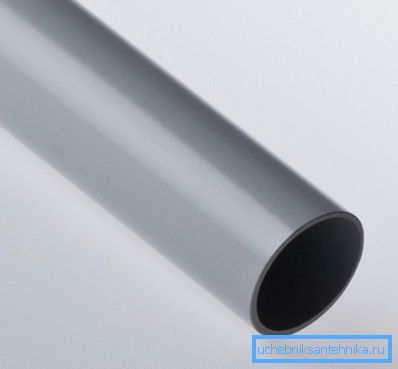

Труба жесткая ПВХ напорная

Неспециализированные сведения

Итак, ПВХ есть одним из видов пластмассы, которой свойственны следующие свойства:

Высокая огнестойкость Материал на воздухе не горит
Маленькая морозостойкость Материал возможно охлаждать до -15 градусов по шкале Цельсия, по окончании его он начинает растрескиваться.
Низкая температура плавления Начинает плавиться уже при 100 градусах по шкале Цельсия. Всецело расплавляется при 260 градусах.
Хорошая стойкость на изгиб До 100 Мпа
Хорошая стойкость на растяжение До 80 Мпа

Благодаря этим свойствам труба из ПВХ отыскала широкое использование как в быту, так и в промышленном производстве. В частности, из этих изделий собирают качественные безнапорные магистрали, каковые владеют хорошей пропускной свойством и малым весом.

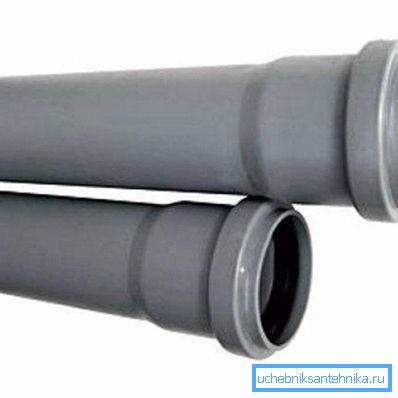

Канализационные трубы

Характеристики

Характеристик данных трубных изделий основаны на физических свойствах поливинилхлорида.

В частности, данный материал наделяет изделия следующими положительными качествами:

  • Хорошая кольцевая жесткость, благодаря чему трубопровод ПВХ может выдержать внутреннее давление в 120 атмосфер.
  • Устойчивость к температурным деформациям (при допустимой рабочей температуре). Повышение в размерах при разогреве образовывает всего на 5 процентов, что намного меньше, чем, к примеру, полипропиленовый аналог.
  • Хорошая сопротивляемость ультрафиолету.
  • Незначительный вес трубы ПВХ.
  • Экологичность, благодаря чему коммуникации из поливинилхлорида возможно применять для транспортировки питьевой воды.
  • Гладкость поверхности, что имеет значения для канализационных систем, поскольку сокращает возможность заиливания.
  • Устойчивость к химическим веществам.
  • Низкая цена.

Само собой разумеется, наровне с преимуществами, имеются и кое-какие недостатки, кроме этого связанные с вышеописанными свойствами поливинилхлорида.

К ним относятся:

  • Нехорошая термостойкость, в следствии чего изделия нельзя использовать для тёплого водоснабжения и систем отопления.
  • Необходимость утеплять систему, там, где она возможно подвержена действию низких температур.

Обратите внимание! Рабочая температура в трубопроводе не должна быть больше 40 градусов по шкале Цельсия.

Белые трубы ПВХ напорные

Виды

Классифицировать разглядываемые изделия возможно прежде всего по их назначению.

Они смогут быть предназначены для:

  • Безнапорных систем;
  • Напорных систем.

Потом ознакомимся с изюминками каждого их вида.

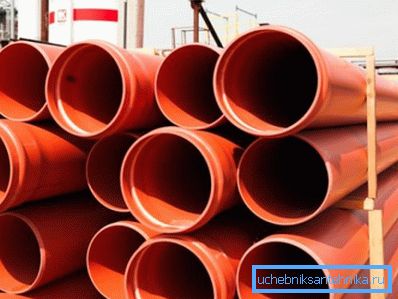

Трубы для наружной канализации

Безнапорные

Безнапорные трубы, в большинстве случаев, применяют в канализационных внутренних и наружных системах. Их монтаж осуществляется раструбным методом при помощи уплотнительных колец. Именно поэтому, собрать трубопровод своими руками может кроме того неспециалист.

Размеры трубы ПВХ для безнапорных канализационных систем смогут быть следующими:

  • Диаметр — от 63 до 315 миллиметров.
  • Протяженность – от 0,5 до 6 метров.

Обратите внимание! Вес 1 м трубы ПВХ , в зависимости от диаметра, образовывает от 1 до 9,54 кг.

Нужно заявить, что ГОСТ на трубы ПВХ данного типа содержит 13 типоразмеров. Большое рабочее давление в таких системах колеблется в приделах 0,5 — 0,63 Мпа, но, их стены смогут выдерживать давление в 10-20 Мпа.

К безнапорным трубам кроме этого возможно отнести гофрированные изделия. Гофра — труба ПВХ отличается исключительной гибкостью, исходя из этого употребляется в качестве соединительного элемента, к примеру, для подключения сантехнических устройств к канализации.

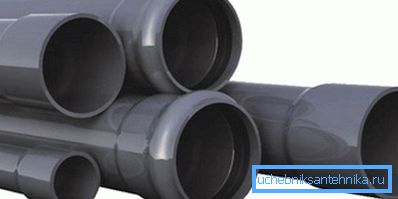

Напорные раструбные трубы

Напорные

Главное требование к напорным трубопроводам – свойство выдерживать громадное внутреннее давление. Исходя из этого соединение осуществляется клеевым методом, не смотря на то, что снаружи изделия напоминают вышеописанные безнапорные аналоги, поскольку на их конце также имеется раструб.

Диаметр данных трубных изделий может составлять от 10 до 90 мм. Причем, соответствующий ГОСТ насчитывает 11 уникальных их типоразмеров.

Рабочее давление в подобных системах может быть около 2 МПа. Большее значение соединение не сможет выдержать.

Нужно заявить, что кроме раструбных кольцевых и клеевых изделий, имеется и гладкая ПВХ труба, которая употребляется при монтаже трубопровода на клеевые и резьбовые фитинги для труб. ЕЕ диаметр может составлять от 10 до 315 миллиметров. Применять их возможно как в напорных, так и безнапорных системах.

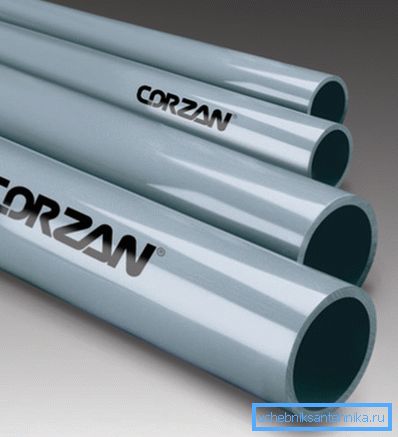

Трубы ХПВХ

ХПВХ

Говоря о трубных изделиях ПВХ, нельзя не упомянуть ХПВХ трубы, каковые получают из хлорированного поливинилхлорида. Данный материал был создан в лабораториях NASA еще в прошлом веке, но, для бытовых потребностей его стали использовать не сходу, поскольку продолжительное время технология производства сохранялась в тайне.

Характеристики трубы ХПВХ более высокие, чем у простой полихлорвиниловой. В частности, она имеет более большой предел прочности — 70-80 Мпа, что образовывает 700-750 атмосфер, и относительно большую температуру плавления – 480 градусов по шкале Цельсия.

Значительно чаще эти изделия используют в следующих целях:

  • Для промышленных водопроводов, работающих под большим давлением.
  • Для систем автоматического тушения огня.
  • В газопроводах.
  • В пищевой индустрии. Так как подобный трубопровод не взаимодействует с транспортируемой жидкостью, его обычно применяют для прокачки соков, молока, пива, и других продуктов.
  • Благодаря устойчивости к большим температурам, ХПВХ возможно применять в трубопроводах тёплого водоснабжения и в системах отопления.

Так, изделия их хлорированного полихлорвинила также нашли широкое использование.

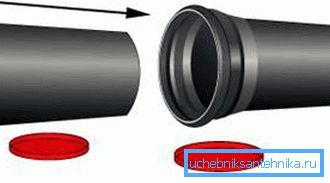

Схема раструбного монтажа

Особенности монтажа

Сборка трубопровода, как уже было сказано выше, может осуществляться несколькими методами:

  • При помощи раструбов;
  • При помощи холодной сварки;
  • При помощи резьбовых фитингов.

В различных типах систем используются различные методы монтажа.

Безнапорный трубопровод

Монтаж при помощи раструбов осуществляется предельно просто.

Инструкция выглядит следующим образом:

  • Труба вставляется в раструб. Уплотнение стыка осуществляется при помощи резинового кольца, которое находится в особом пазу.
  • Потом стык герметизируется при помощи силиконового герметика, которым обрабатывается место стыка.

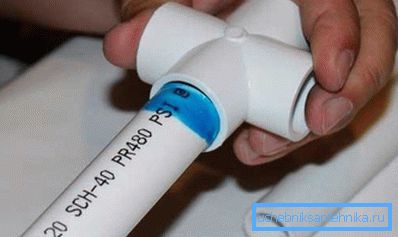

На фото - монтаж клеевым способом

Напорный трубопровод

Напорные трубопроводы планируют значительно чаще клеевым методом. Клей представляет собой растворитель, который сваривает сопрягаемые детали. Исходя из этого таковой метод монтажа еще именуют холодной сваркой.

Принцип таковой сборки не сложней, монтаж безнапорных системах – конец трубы обрабатывается составом и погружается в соединительный фитинг либо раструб. Затем детали нужно провернуть, дабы состав распределился равномерно. Уже спустя 1-2 часа стык всецело затвердеет и наберет свою прочность.

Совет! При монтаже трубопровода клеевым методом нужно применять клей, который советуют производители ПВХ труб .

Что касается монтажа на резьбовой фитинг, то он осуществляется методом инсталляции штуцера фитинга в трубу, по окончании чего место стыка обжимается особой контргайкой. Данный метод аналогичен с монтажом металлопластиковых трубопроводов.

Вывод

Не обращая внимания на кое-какие недостатки ПВХ трубных изделий, они нашли широкое использование в самых различных типах промышленных и бытовых трубопроводов. А в тех случаях, в то время, когда недостатки материала являются критичными, применяют трубы из модифицированного полихлорвинила – ХПВХ. Из видео в данной статье возможно подчерпнуть дополнительную данные по данной теме.
