Профильная труба 20х20 – прочности и сочетание изящества

Нержавеющие трубы с квадратным сечением завлекают внимание своей повышенной сопротивляемостью к механическим нагрузкам и агрессивным средам. Эргономичный дизайн разрешает экономить пространство при монтаже и создавать разнообразные устойчивые конструкции.

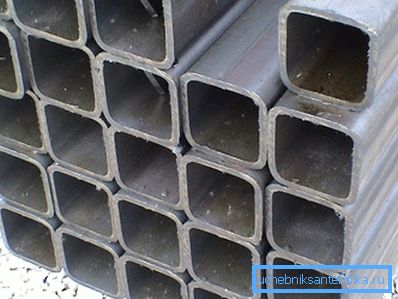

Трубы 20х20 с необработанной поверхностью

Детально о профильном трубопроводе

Профильная нержавеющая труба 20х20 отличается прежде всего своими физико-механическими свойствами. Они нашли свое использование в химической, бумажной, фармацевтической, энергетической и автомобилестроительной индустрии, рекламе и сельском хозяйстве. Уровень качества проката зависит от соблюдения разработки производства, качественного нормоконтроля и т.д.

Нормативная база

Учитывая способ производства и коррозионную стойкость, в отношении квадратного трубопровода из нержавеющей стали выделить возможно сходу пара нормативов:

  • главными документами можно считать ГОСТ 8639-68, ГОСТ 8639-82 и ГОСТ 30245-2003. В них содержится главная информация по размерам, допускам, контролю качества, весу и т. д. Руководствуясь этими документами возможно определить и примерный вес, к примеру, вес профильной трубы 20х20х2 по сортаменту равен 1,075 кг/пог. м;
Поперечное сечение квадратного профиля
  • ГОСТ 11068-81 – потому, что изготавливается трубопровод из стали устойчивой к коррозии, то формально он подпадает под требования этого документа. Смутить может разве что постоянное упоминание в тексте документа термина диаметр, по отношению к квадратному сечению это выглядит нелепо;
  • в зависимости от метода производства (тёплый либо холодный прокат) воспользоваться возможно ГОСТ 9940-81 (горячедеформированный трубопровод) и ГОСТ 9941-81 (холодный прокат).

Как производится профильный трубопровод

Нержавеющая профильная труба 20 20 2, в большинстве случаев, изготавливается из конструкционных аустенитных сталей (пластичных антикоррозийных) по стандарту DIN 2395.

Наряду с этим может употребляться 2 метода производства:

  • сварной. Инструкция по производству наряду с этим выглядит так: нарезается нескончаемая металлическая лента постоянной ширины, после этого она сгибается в трубу круглого сечения (края пока не свариваются), затем идет этап сварки, зачистки сварного шва. Необходимый поперечный профиль придается пропусканием ее через вальцы. Наряду с этим в металле неизбежно появляются внутренние напряжения, для их снятия изделие нагревается;

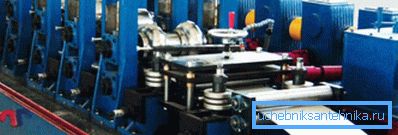

На фото в станок подается стальная лента для производства трубы
  • при бесшовной разработке происходит вначале firmware заготовки, а после этого ее пропуск через вальцы для придания нужной формы поперечного сечения. Сырьем для производства квадратного трубопровода в этом случае могут служить круглые бесшовные трубы. Таковой метод производства делает конечный продукт пара дороже в сравнении с применением сварки.

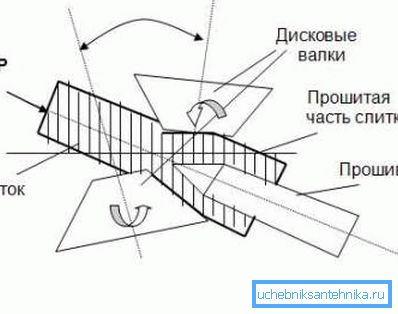

Схема прошивки заготовки

Что касается того, сколько стоит профильная труба 20 на 20, то тут все зависит от того, какой метод производства использовался. Так, простой квадратный трубопровод сечением 20х20х1 обойдется в 221 руб/1 м. Для постройки громадных масштабов эргономичнее оперировать ценой 1-й тонны профильного проката, при таких условиях цена составит 382800 руб/1 т (цена приведена для стали марки 08-12Х18Н10).

Виды сварки шва

Производство квадратного профильного трубопровода из нержавеющей стали происходит 2 методами. В первом случае, употребляются штрипсы (заготовки), из которых вытягиваются трубы. Во втором, изделия свариваются из страниц металла.

Существует пара видов сварки:

  • TIG (вольфрамовый электрод в инертном газе без присадок);
  • плазменная с TIG;
  • высокочастотный ток;
  • лазерная;
  • электронно-лучевая.

Труба профильная 20х20х2 имеет широкую сферу применения, которая будет конкретно зависеть от типа сварного шва. Контроль качества сварки проводится в соответствии с ГОСТ 3242 – 79 и ГОСТ 30245-2003.

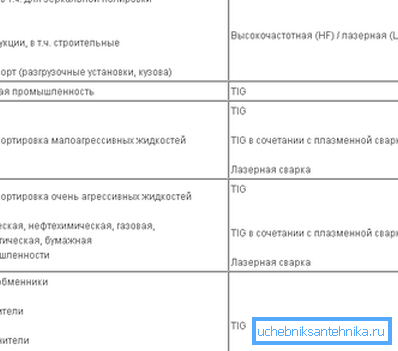

Зависимость сферы применения трубы от способа сварки

Обратите внимание! Цена трубы со сварным швом, выполненным токами высокой частоты, на 10 % ниже, чем у аналогов со сваркой TIG. Наряду с этим прочность сварного шва находится на том же уровне.

Поверхность на любой вкус

Профильная труба выглядит весьма эстетично благодаря поверхности, которая не редкость:

  • матовой (Matt, Mill finish);
  • шлифованной (Brushed). Степень обработки имеет пара уровней до самой ровной и имеет обозначения Satin 180, 320 либо 400 Grit;
  • зеркальной, которая зависит снова-таки от степени полировки (Mirror 400 либо 600 Grit).

Зарубежная маркировка поверхностей труб из стали AISI пара другая:

  • 2В – матовая;
  • ВА – зеркальная;
  • 4N – шлифованная.

На прочностные показатели уровень качества отделки поверхности не воздействует. В случае если все работы выполняются своими руками, то выбор из предложенных вариантов следует сделать скорее на основании того, будут ли трубы видны. Если они будут выступать в роли элемента интерьера, поверхность обязана подбираться с учетом обстановки помещения.

Сфера применения профильного трубопровода

Маленькое сечение не разрешает применять его в качестве несущих элементов при важных нагрузках. Но жесткости квадратного сечения достаточно для восприятия нагрузок средней величины. К преимуществам квадратного трубопровода необходимо отнести и довольно малый вес, к примеру, вес профильной трубы 20х20х2 образовывает порядка 1,175 кг/ пог. м.

Обратите внимание! Вес трубы в таблицах приводится усредненный, в действительности же он зависит от плотности материала. Для правильного подсчета веса трубопровода возможно воспользоваться особыми калькуляторами.

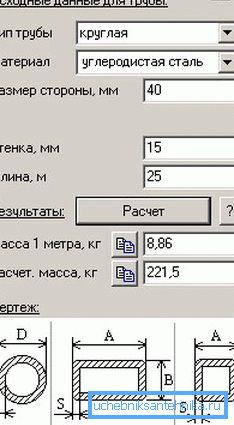

Калькулятор для подсчета веса трубопровода

Что касается конкретных примеров применения квадратного трубопровода маленького сечения, то возможно привести такие примеры:

  • для производства мебели (прежде всего школьной и в разных публичных учреждениях);

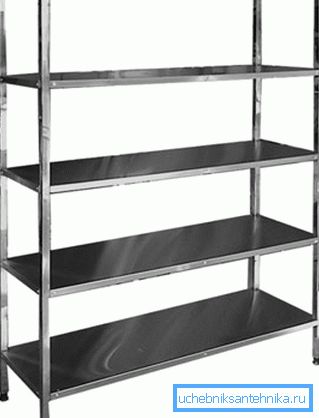

Стойки стеллажа изготовлены из профильного трубопровода
  • при постройке оград различных типов – в качестве каркаса. При таких условиях нагрузка на металл мала и возможно применять маленькие типоразмеры;
  • для сооружения разных навесов, при постройке в умеренном климате в обязательном порядке необходимо учесть влияние снеговой нагрузки и вес 1 метра профильной трубы 20х20х2 (1,175 кг/1 м);
Из квадратного трубопровода 20х20 изготовлен навес
  • при оформлении внутреннего убранства помещения квадратные трубки смогут употребляться для сооружения красивых стеллажей и полок.

Подведение итогов

Квадратный трубопровод маленького сечения из нержавеющей стали владеет рядом наиболее значимых свойств. Самое основное пребывает в том, что кроме жёсткости и высокой прочности он владеет еще и хорошим внешним видом, а коррозионная стойкость разрешает применять его фактически в произвольных условиях (см.кроме этого статью «Труба 60х40 мм – особенности и вес»).

Именно поэтому таковой трубопровод может употребляться как при оформлении интерьера помещения, так и при сооружении каркаса под легкие сооружения. На видео в данной статье продемонстрирован пример применения профильного трубопровода в качестве каркаса для ограды.
