Дымоход в составе работающей на газу отопительной системы употребляется, как мы знаем, для вывода из котла продуктов сгорания и представляет собой особую шахту со смонтированной в нее трубой. В данной статье мы разберем, как производится подключение газового котла к дымоходу.

К конструкции самого выводного канала, как и к порядку его подключения к газовому оборудованию предъявляется ряд условий, заключающихся в следующем:

  • вертикальные участки дымохода должны монтироваться без какого-либо уклона;
  • в дымоотводного канала не должно иметься сужений либо расширений;
  • для его изготовления направляться использовать особые термостойкие материалы, не допускающие образования на стенках сооружения каких-либо механических повреждений и трещин;
  • в конструкции дымохода не может быть более 3 изгибов отводящего канала;
  • при его подключении к газовому котлу нужно применять особые герметики, рассчитанные на работу при больших температурах;
  • параметры отводящего канала (ее диаметр и высота трубы) должны соответствовать чертям рабочего котла, что есть необходимым условием получения нужной тяги.

Устройство отводящего канала

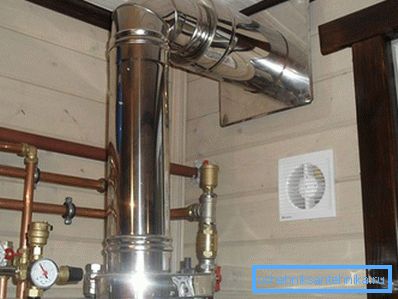

Устройство отводящего канала

Грамотное подключение газового котла вероятно только по окончании предварительного ознакомления с конструкцией типовых каналов отведения продуктов сгорания. Для обустройства таких каналов, в большинстве случаев, употребляется следующий набор сборных подробностей:

  • переходник особенной конструкции, при помощи которого котел подключается к дымоотводу;
  • особый ревизионный лючок, монтируемый в нижней части трубы и предназначенный для осмотра и периодической очистки дымохода;
  • кронштейны для закрепления конструкции в шахте либо на стенах.

Кроме этого, для организации монтажных работ вам потребуются такие необходимые для трубопроводов крепёжные элементы и сборные, как отводы, тройники и хомуты.

требования и Виды дымоотводов к их прокладке

Виды дымоотводов и требования к их прокладке

Подключаемый к газовому котлу дымоотвод может прокладываться как в жилого строения, так и по его наружным конструкциям, что разрешает классифицировать все узнаваемые сооружения этого класса как внутренние и наружные.

Для каждого из указанных видов созданы типовые нормативы, руководствоваться которыми направляться кроме того при нестандартного выполнения вашего дымохода. Главные требования этих нормативов следующие:

  1. При любой схеме подключения дымохода его горизонтальные участки прокладываются с маленьким уклоном в сторону котла (не меньше 3-х градусов на погонный метр).
  2. Подключение к этому дымоотводу других отопительных устройств способом совмещения нескольких труб недопустимо. Это может привести к проникновению и перегрузке канала продуктов сгорания в отапливаемое помещение.
  3. К монтажным работам нужно приступать только по окончании тщательной проработки всех вопросов, касающихся соответствия параметров дымохода чертям газового котла.
  4. При проведении расчетов направляться исходить из того, что стандартная высота дымохода, в большинстве случаев, не превышает 5 м. При плоской кровельной конструкции верхняя часть отводящего канала обязана возвышаться над крышей минимум на 1,5 метра.
  5. Высота наружного канала, удаленного от кровли на некоторое расстояние, определяется, в большинстве случаев, по уровню ее конька. Наряду с этим труба дымохода, возвышающаяся над коньком более чем на 2 м, обязана дополнительно фиксироваться посредством тросовых растяжек.

Порядок внутренних конструкций и обустройства наружных имеет маленькие отличия, каковые будут рассмотрены нами более детально в следующих разделах (на примере металлического дымохода).

Монтаж внутреннего отводящего канала

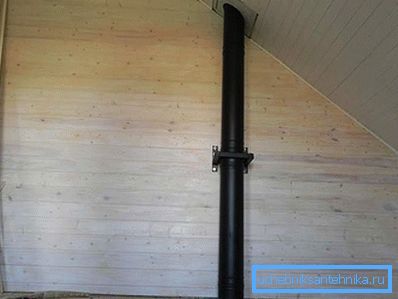

Внутренний отводящий канал

Монтаж внутреннего дымохода начинается с разметки автострады его прокладки, в ходе которой намечаются места проходов дымового канала в кровле и имеющихся перекрытиях. После этого готовятся сквозные отверстия под прокладываемый канал, размеры которых должны соответствовать габаритам проходного патрубка.

Только затем допускается приступать к монтажу всей отводящей системы, порядок которого возможно представлен следующим образом:

  1. Сперва к отходящему от котла патрубку подсоединяется особый переходной адаптер, снабжающий согласование размеров выходного отверстия с дымоходом.
  2. Затем возможно будет перейти к сборке ревизионного люка с тройником. Одновременно с этим на стенках канала по всей его длине монтируются кронштейны, фиксирующие металлический корпус канала в шахте дымоотвода.
  3. После этого возможно будет перейти к наращиванию трубной конструкции до нужных размеров, а при наличии в канале изгибов – к установке в нем особых переходников (колен).
  4. В переходах через перекрытия в обязательном порядке монтируется особый патрубок, изолирующий дымоход от яркого контакта с несущими конструкциями.
  5. В месте вывода дымохода на крышу, на железном канале закрепляется металлической оцинкованный лист с заблаговременно подготовленным вырезом, который после этого фиксируется на основании кровли посредством особых креплений.

Напомним, что стыки отдельных звеньев канала в обязательном порядке усиливаются хомутами, каковые по окончании установки затягиваются особыми болтами либо отожженной проволокой. Кроме этого, при монтаже дымоотвода необходима термоизоляция участков прокладки, в которых его стены имеют контакт с легко воспламеняющимися материалами (для этих целей оптимальнее подойдет асбестовая ткань). Для увеличения надежности термоизоляции в очень важных местах конструкции проходной патрубок дополнительно промазывается огнеупорной мастикой, по окончании чего по периметру проема укладывается утеплитель.

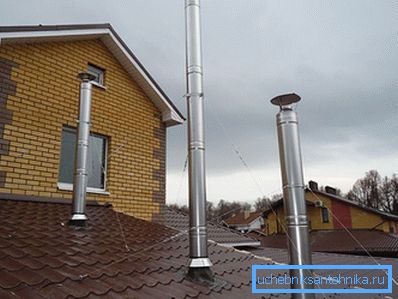

Выход через кровлю

По завершении монтажных работ производится проверка всего сооружения на герметичность, на протяжении которой на швы конструкции наносится простой мыльный раствор, а после этого включается сам котел. При образования в контролируемых местах мыльных пузырей герметизация проводится повторно.

Наружный дымоход

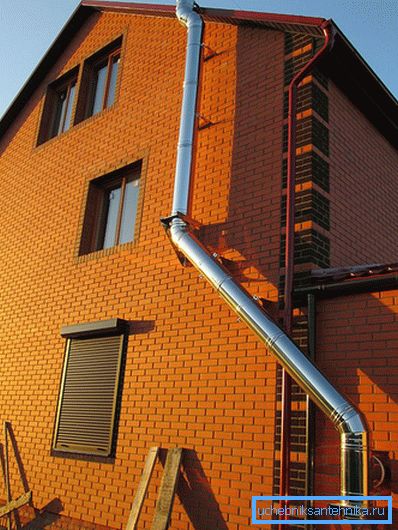

Вывод снаружи здания

Перед прокладкой наружного канала прежде всего производится разметка места вывода дымохода из жилого строения, по окончании чего готовится соответствующее отверстие. После этого конкретно к патрубку самого котла подключается особый проходной элемент, конец которого выводится наружу. (Совет на необходимость тщательной герметизации места прохода отводящего элемента через стенке). Затем возможно будет закрепить на наружном выводе тройник с заглушкой, вольный отвод которого будет употребляться в качестве ревизии.

Сходу за этим возможно будет перейти к наращиванию канала за счет присоединения к нему новых звеньев. Появившиеся стыки усиливаются теми же хомутами, стягиваемыми после этого болтами либо проволокой. Подобно внутреннему дымоходу наружная конструкция крепится на стенах строения при помощи особых кронштейнов, монтируемых через каждые 2 метра.

Когда нужная высота дымохода собрана – на конце трубы устанавливается особый конусообразный наконечник, по окончании чего возможно будет начать утепление всей конструкции, что исключит ее промерзание зимой. От утепления дымохода возможно отказаться только в том случае, если он выполняется по особенной схеме, предполагающей использование особенных теплоизоляционных элементов, образующих так называемый «сэндвич – канал». По завершении монтажных работ нужно окрасить конструкцию термостойким покрытием, защищающим ее поверхность от коррозии.

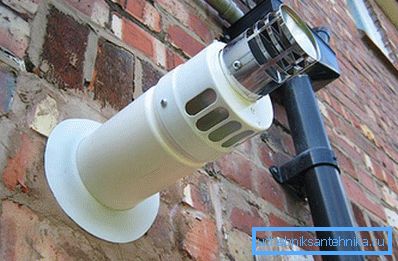

Коаксиальный дымоход

Напоследок напомним, что все обрисованные выше монтажные операции свойственны только для отопительных котлов в напольном выполнении (не считая парапетных). Дымоходные каналы для настенного оборудования, в большинстве случаев, выполняются по двухконтурной схеме.
