Пайка труб из пластика: пошаговое управление для независимой

Пластиковые трубы на сегодня употребляются везде. Они дешевле железных аналогов, не подвержены коррозии, достаточно надёжны и, что совсем перевешивает выбор в их сторону, легко устанавливаются сомостоятельно без приглашения опытных сантехников. О том, как это делается мы, и поболтаем в данной статье.

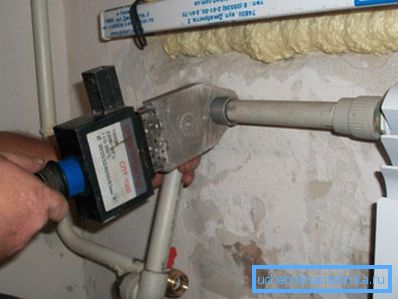

Пайка полипропиленовых труб отопления своими руками

Виды пайки

Пайка либо, как ещё именуют этот процесс, сварка полипропиленовых труб может выполняться тремя методами:

  1. При помощи электрофитингов. В этом случае для соединения труб употребляются особая фурнитура, имеющая во внутренней части бронзовое кольцо с двумя наружными выводами. К нему подключается простой сварочный аппарат, медь под действием электрического тока нагревается и плавит пластик, надёжно герметизируя стык. Быстро и как следует, но достаточно дорого в реализации.

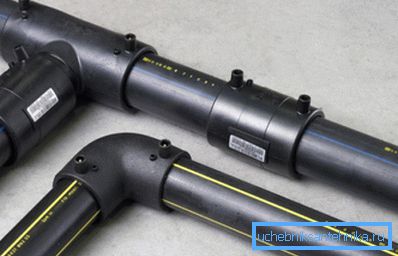

Фото соединений, созданные с применением электрофитингов

Совет: электрофитингами рекомендуется пользоваться в промышленных масштабах. При таких условиях уровень производительности возымеет более высокое значение, чем цена соединительных элементов и необходимое наличие дорогостоящего оборудования.

  1. «Холодным». Тут соединение элементов трубопровода осуществляется путём нанесения на их стыки агрессивного клея. Прочность готовой конструкции не уступает спаянной, но её сфера применения ограничивается лишь канализацией холодного и системой водоснабжения, горячее и отопление водоснабжение исключаются.

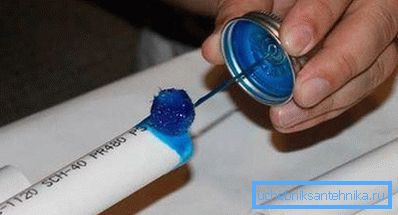

Пайка полиэтиленовых труб «холодным» методом
  1. Полифузным либо «в раструб». Это наиболее универсальный вариант осуществления пайки для применения в быту при помощи соединительных специального паяльника и муфт. Его мы и разберём более детально.

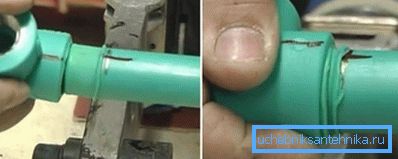

Сварка фитинга и трубы из ПВХ своими руками

Пошаговое исполнение

Инструкция осуществления пайки представлены в виде исполнения последовательных шагов:

Ход 1-ый: подготовка инструмента

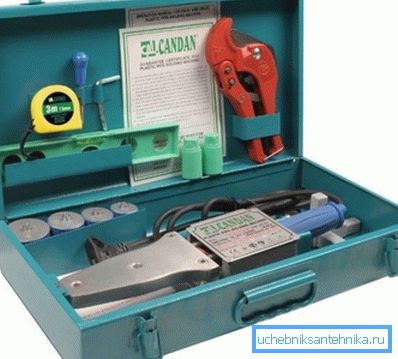

Чемодан с инструментами необходимыми для проведения сварки пластиковых элементов

Самым ответственным инструментом есть паяльник для пайки труб, именно он осуществляет плавление полипропилена при помощи нагрева стыковочных компонентов.

Совет: не следует для бытовых потребностей брать дорогой аппарат с высокой мощностью. Данный параметр воздействует лишь на скорость разогрева, но не на уровень качества соединения.

В труднодоступных местах сварка осуществляется агрегатом особенной формы. У него исключается возможность подсоединения сходу двух насадок, но с его помощью легче осуществить ремонт повреждённой магистрали.

Прямолинейный паяльник для труб

Кроме этого вам пригодятся:

Инструмент Назначение
Особые насадки Муфта для плавления труб и дорн для плавления фитингов
Трубный резак Разрешает совершить ровный срез одним перемещением руки
Шейвер Снимает армированный слой
Ацетон Обезжиривает место соединения
Маркер либо карандаш Причиняет нужную разметку
Рулетка Создаёт все нужные замеры
Ветошь Удаляет случайные капли пластика с насадок

Совет: при работы с изделиями, диаметр которых превосходит 40 мм, направляться воспользоваться для резки ножовкой по металлу. Так как трубные ножницы попросту не заберут столь громадное сечение.

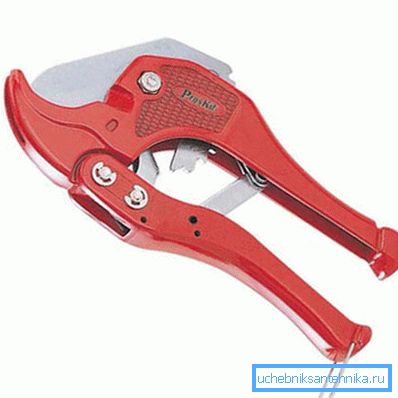

Специальные ножницы для резки труб

Ход 2-й: порезка и разметка

Полипропиленовые трубы в большинстве случаев продаются в бухтах. Другими словами, вы получаете цельное долгое изделие, которое нужно порезать на эргономичные в соответствии с вашей планировке отрезки.

Для этого:

  1. Рулеткой отмеряем нужную длину.
  2. Добавляем несколько миллиметров для компенсации оплавившейся части и ставим отметку.
  3. Строго перпендикулярно к изделию подносим резак и одним плавным перемещением осуществляем срез.

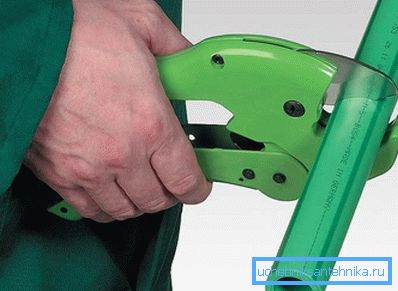

Порезка пластиковой трубы

Ход 3-й: обработка труб

Перед тем как вставлять трубу в нагретую муфту, нужно привести её в определённое состояние:

  1. Если вы используете армированные изделия, то нужно посредством шейвера снять верхний слой пластика и удалить алюминиевую плёнку. При армировании стекловолокном либо его отсутствии этот пункт пропускается.

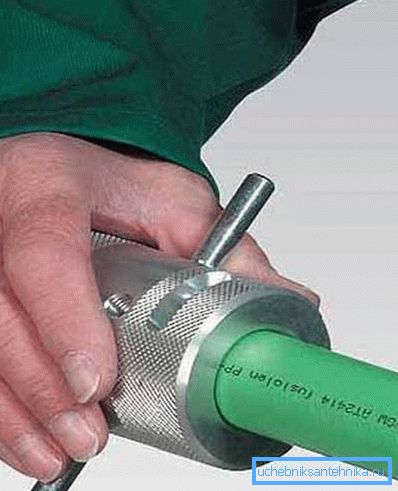

Использование шейвера для удаления армирующего слоя

Совет: армированные трубы стоит покупать лишь в том случае, если вы планируете монтаж системы отопления. Во всех остальных это станет лишь лишней тратой денег.

  1. Ножом снимаем с трубы внешнюю фаску. Это предотвратит задирание расплавленного края на протяжении стыка подробностей.

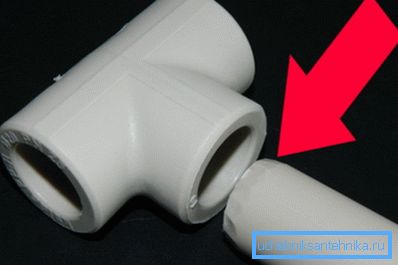

Зауженный край войдёт более гладко
  1. Ацетоном обезжириваем места сварки. В обратном случае оставшаяся грязь может ухудшить герметичность соединения.

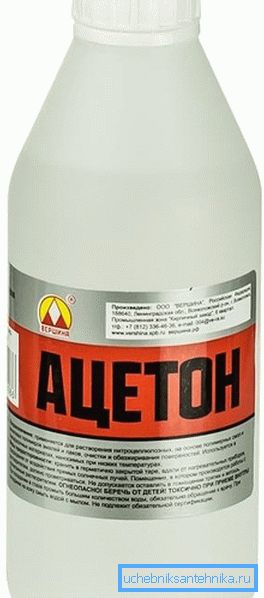

Бутылка с ацетоном для обезжиривания
  1. Отмеряем от края расстояние, равное глубине фитинга плюс 2 мм для компенсации оплавленной части, и ставим контрольную отметку. Погружение трубы в муфту должно осуществляться по ней.

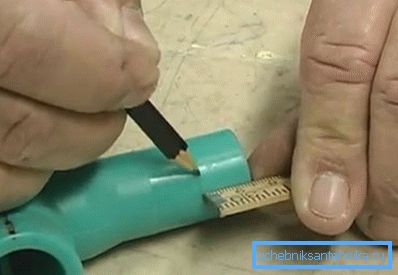

Нанесение контрольной отметки погружения

Ход 3-ий: включение и установка оборудования

  1. Паяльник ставим на ровное жёсткое место.

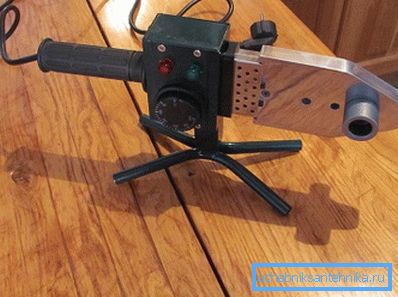

Сварочник для пластиковых труб на деревянном столе
  1. Подсоединяем посредством шестигранника либо крестовой отвёртки, в зависимости от крепежа, железные дорн и муфту.

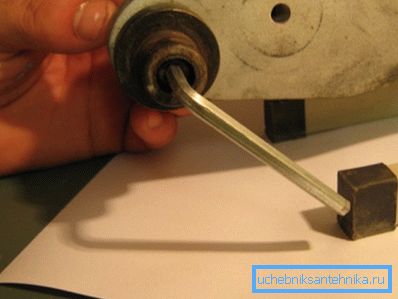

Фиксация дорна на паяльнике
  1. Выставляем нужную температуру в соответствии с следующей таблице и включаем агрегат:
Температура, оС Эффект
95 Отсутствует
140 Изделие терять свою прочность, делается гибким
260 Полипропилен начинает плавиться
  1. Ожидаем выключения лампочки-индикатора, сигнализирующей о достаточной степени разогрева, и приступаем к пайке.

Совет: по окончании того, как прибор нагрелся, возможно отключить одну из спиралей. Для поддержания нужной температуры её хватит, но так вы сэкономите расход электричества и уменьшите износ аппарата.

Ход 4-направляться: пайка

Сейчас, в то время, когда всё нужное у вас под рукой и готово к применению, а паяльник разогрет до температуры плавления полипропилена, составляющей 260 градусов Цельсия, приступаем к сварке:

  1. В муфту для соединения  труб вставляем подготовленный отрезок трубы в соответствии с нанесённой метке. Наряду с этим не допускается поворот изделия более чем на 10 градусов.
  2. С обратной стороны подобно надеваем фитинг на дорн.
Стыковка элементов трубопровода с нагревательными насадками

Совет: с учётом того что стены фитинга в большинстве случаев толще, чем у трубы, нужно дать ему некоторую фору в нагреве. Это разрешит синхронизировать процесс плавления.

  1. Ожидаем, пока края подробностей не оплавятся, образуя некое подобие валика, которое именуется гратом. Следующая таблица укажет вам нужное время для различных диаметров:
Размер сечения, мм Время нагрева, с Время спаивания, с Время охлаждения, с
16 5 4 3
20 5 4 3
25 7 4 3
32 8 4 4
40 12 6 4
50 18 6 5
63 24 6 6
75 30 8 8
90 40 8 8
110 50 10 10
160 80 15 15
  1. По окончании указанного времени вынимаем бережно компоненты и быстро до упора соединяем их ровно по оси. Наряду с этим ни за что их нельзя проворачивать, поскольку в следствии образуются складки, нарушающие герметичность соединения.

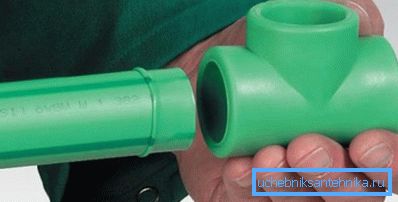

Соединение деталей собственными руками
  1. Некоторое время держим их, которое кроме этого возможно подсмотреть в вышеприведённой таблице, и отпускаем. Соединение готово.

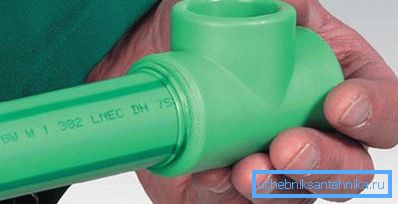

Завершение пайки полипропиленовых труб

Совет: при попадания капель жидкого пластика на насадки не следует пробовать их очистить ножом, поскольку в следствии вы попросту повредите их тефлоновое покрытие. Лучше опять включите паяльник и по окончании того, как они опять оплавятся, бережно удалите их ветошью.

Заключение

Трубопровод из полипропиленовых труб в полной мере под силу смонтировать без обладания особыми навыками. Для этого вам пригодится особый паяльник и ещё пара сопроводительных инструментов, каковые, кстати, довольно часто возможно встретить в упаковке вместе с ним. Потом изучите пристально приведённые выше инструкции и имеете возможность приступать к работе, в которой серьёзны чёткое исполнение и внимательность всех действий.

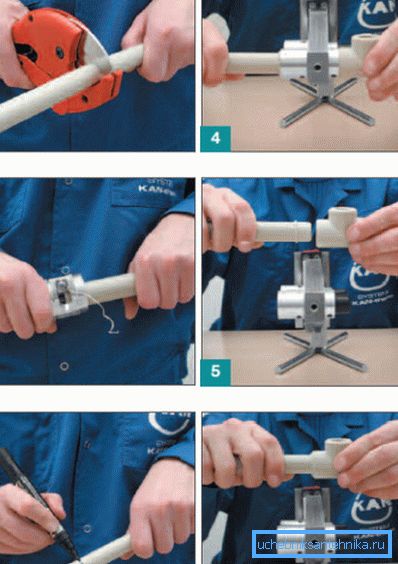

Основные действия при осуществлении пайки пластиковых труб

Видео в данной статье предоставит вашему вниманию дополнительную данные, имеющую яркое отношение к изложенным материалам.Паять трубы – это легко.
