Обогрев водопровода: изюминки и установка резистивного

13-07-2017
Трубы

В случае если проектирование объекта достаточно продумано и там отсутствуют разные экономные варианты, то обогрев водопроводной трубы также предусматривается заблаговременно и в доработках по завершению строительства не испытывает недостаток. К таким мерам относится прокладка трубопровода глубже точки замерзания грунта на 50 см, и его утепление минеральной ватой, пенопластом либо экструдированным пенополистиролом в подвалах либо в несущих стен.

Но такое, увы, не всегда быть может, исходя из этого, в форс-мажорных обстановках возможно применять резистивный кабель, о чем мы вам поведаем ниже, и продемонстрируем видео в данной статье.

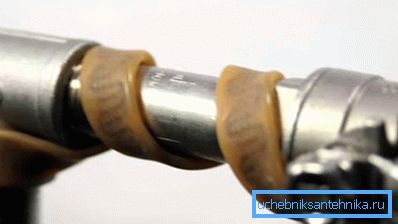

Использование греющего электрического кабеля

Утепление

Резистивный кабель

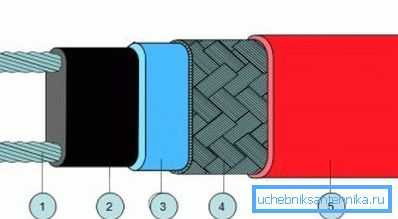

1) провод медный; 2) самонастраивающийся токопроводящий элемент; 3) полиолефин модифицированный; 4) экран из лужёной меди; 5) полиолефин модифицированный

Саморегулирующийся кабель, которым возможно произвести отогрев водопровода, делается в виде толстой ленты, где полимерная матрица греется за счёт параллельных полупроводников.

Такая система вычислена на самосохранение, другими словами, полупроводники регулируют свою температуру нагрева самостоятельно, следовательно, перегорание данной системы в принципе нереально. Помимо этого, таковой провод возможно разрезать в любом месте, в случае если его протяженность превышает нужную, но нельзя делать на нём скрутки.

Модифицированный полиолефин, который нанесен в два слоя на греющий кабель, создаёт отличную механическую защиту от истирания и ударов, химических активных веществ (растворители, ацетоны, нефтепродукты), и является превосходным диэлектриком.

Если вы желаете купить резистивный кабель для того чтобы типа, то помните о том, что его цена значительно выше, нежели у ПНСВ, но вы полностью освобождаетесь от контроля за температурой и напряжением.

Монтаж и предварительный расчёт

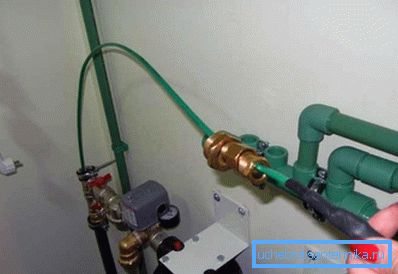

Резистивный кабель заводится в трубу

При выборе резистивного устройства вам нужно будет учитывать три основных параметра для его установки:

  • Диаметр водопроводной трубы;
  • Материал, из которого сделан трубопровод;
  • Потенциальную мощность теплоизоляции поверх провода.
Диаметр трубопровода
Показатели в мм 15 20 25 32 40 50 65
Показатели в дюймах 1/2 3/4 1,0 1 1/4 1 1/2 2,0 2 1/2
Минимальная толщина поверхностной теплоизоляции
Показатели в мм 20 20 30 30 40 50 65

Таблица соотношений диаметра трубы к толщине сторонней теплоизоляции

Примечание. При обогреве водопровода резистивным проводом инструкция по монтажу кроме этого предусматривает дополнительную теплоизоляцию пенопластом, экструдированным пенополиэтиленом либо минеральной ватой. В другом случае добрая половина энергии будет растрачиваться даром, другими словами, уходить в пространство.

Способ наружной укладки
  • Монтаж резистивного греющего провода может производиться двумя методами - наружным и внутренним. Наружную укладку возможно создавать несколькими методами - проложить кабель по прямой линии с одной стороны трубы, либо две ленты с двух сторон, но возможно кроме этого уложить его волнистой линией а также обмотать около, но последний вариант доставит большое количество хлопот. Таковой поверхностный монтаж по большей части производится в тех случаях, в то время, когда система водоснабжения либо канализации уже собрана и запущена в эксплуатацию.

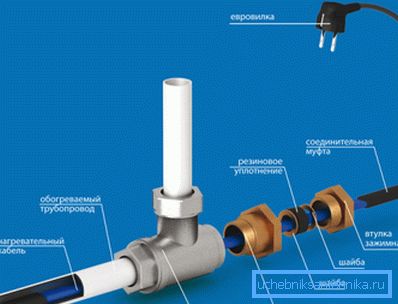

Схема внутреннего монтажа
  • В тех случаях, в то время, когда вы получаете резистивный греющий кабель для внутреннего монтажа, вам направляться убедиться в том, что вам реализовывают целый набор, в который, кроме провода, входит муфта с сальником для герметизации ввода, и разделочный комплект для соединения. Перед тем как начать зачистку концов, вам направляться надеть на провод муфту с резьбой, а после этого и сам сальник, который должен хорошо прижиматься к полиолефиновой оболочке (защита от протечки).
Разделка кабеля
  • В первую очередь, вам необходимо будет расплести конец экранированной оплётки, и для этого очистите полиолефиновую оболочку, приблизительно, на 30-40 мм и скрутите экран в виде жгутика - он потребуется вам для заземления. Затем, снимите следующий слой полиолефина на 15-20 мм, дабы зачистить греющие концы, как это продемонстрировано на верхнем фото, лишь проследите за тем, дабы у заземления не было возможности общаться с греющей матрицей.
  • Сейчас приступаете к разделке самой матрицы и для этого оптимальнее развернуть кабель боком и с опаской, как будто бы затачиваете карандаш, снять изоляцию сперва с одной, а позже иначе. Затем разведите бронзовые жилы по сторонам и вырежьте изоляцию со средины. Не пробуйте делать в противном случае - матрица достаточно твёрдая и снимать её оптимальнее как раз таким методом.

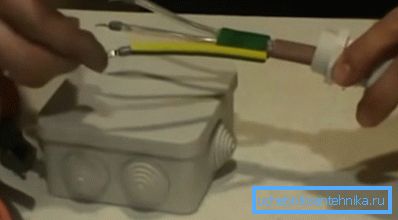

Комплектация провода
  • Для соединения двух кусков вам пригодится двухканальный адаптер из набора, углубления которого вы предварительно заливаете герметиком, который также поставляется в составе оборудования. На концы провода кроме этого надеваются сперва пластиковые, а после этого железные трубки, каковые расплющиваются пассатижами в виде клемм, каковые заводятся в щит либо особую коробку, как на верхнем изображении. Затем заведите кабель вовнутрь трубопровода через тройник и закрутите герметизирующую муфту, которую вы надевали в начале.

Совет. В то время, когда вы выбираете резистивный провод для обогрева водопроводных труб, то вам направляться обратить внимание на сертификацию изоляции - она должна быть пригодна к потреблению для пищевых продуктов. В случае если такой сертификат отсутствует, то провод возможно применять лишь для установки в системе канализации.

Заключение

По окончании окончания монтажа вам необходимо загерметизировать конец кабеля своими руками и для этого разделайте его, как и для соединения. Лишь в этом случае вам необходимо концы сделать различной длины, другими словами, отрезать один выше другого на 5 мм дальше вместе с матрицей и залить герметиком.
