Наружный диаметр труб – все что необходимо знать о размерах

В то время, когда речь идет о проектировании систем канализации, тепло- и водоснабжения, одной из наиболее значимых задач возможно назвать верный подбор трубопровода. Имеется в виду не только материал, но и его размер, в частности наружный диаметр труб.

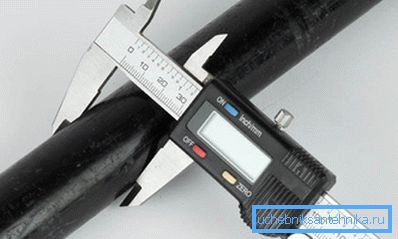

Измерение толщины

На что воздействует типоразмер

Основная задача любого трубопровода – транспортировка жидкости (газа), так возможно кратко обрисовать принцип работы любой системы в доме (канализация, отопление, газопровод, вентиляция и т.д.). Соответственно, основной критерий эффективности его работы – пропускная свойство, т.е. количество жидкости либо газа, проходящее через сечение в единицу времени.

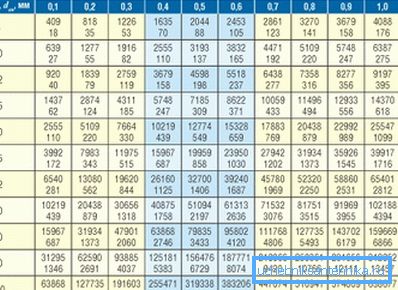

Данные таблицы пригодятся при проектировании отопительной системы

На этапе планирования в большинстве случаев учитывают наружный и внутренний диаметр труб. Внутренний воздействует конкретно на пропускную свойство, а по отличию между наружным и внутренним возможно делать выводы о толщине стены, соответственно и о прочности.

Это особенно принципиально важно при проектировании систем отопления, водопровода, поскольку они работают в напорном режиме. В случае если постараться сэкономить на и применять трубопровод для холодной воды в системе отопления, то в недалеком будущем его нужно будет менять.

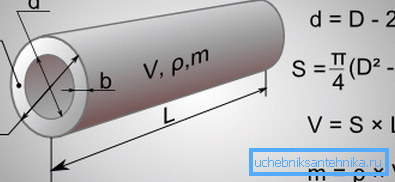

Основные параметры трубопровода

На первый взгляд никаких неприятностей появиться не должно, достаточно лишь обратить внимание на маркировку. В действительности же в этом вопросе много подводных камней, поскольку довольно часто употребляется не метрическая, а дюймовая система обозначения размеров.

Особенности обозначения диаметров

Кроме размеров, указанных в привычных миллиметрах либо дюймах, употребляется еще и понятие условного диаметра – несложнее говоря, величина просвета. Так, невинная на первый взгляд запись в виде наружный диаметр трубы Ду25, изначально несет в себе ошибку, поскольку сокращение ДУ употребляется только как внутренний размер.

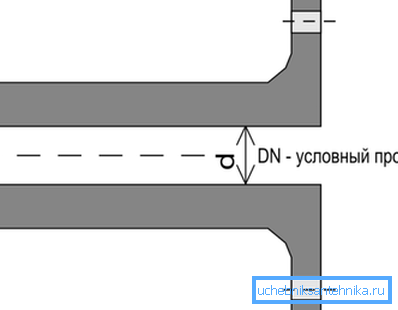

На схеме обозначен условный проход

То же самое касается варианта обозначения наружный диаметр трубы Ду32, в этом случае или необходимо убрать приставку «Ду» или слово наружный. В другом случае в магазине возможно провести несколько час, пробуя отыскать несуществующий типоразмер.

Обратите внимание! Оперируя значением Ду, возможно приблизительно оценить пропускную свойство. Изначально они подобраны так, что каждое следующее значение дает повышение пропускной свойстве на величину от 60% до 100%.

При работе с различными материалами, к примеру, при замене части ветхой чугунной канализации на пластиковую. Инструкция к исполнению сантехнических работ, в большинстве случаев, сосредотачивается на технологии, не обращая особенного внимания на подбор типоразмеров. Неприятности при работе с различными системами счисления смогут появиться кроме того у умелых мастеров.

Полипропиленовый трубопровод

Он может употребляться для монтажа систем отопления и водопровода. В большинстве случаев, выбирается размер в диапазоне от 20 до 110 мм, не смотря на то, что последний фактически не употребляется в частных зданиях. Параметры готового изделия должны соответствовать нормативу ГОСТ Р 52134-2003.

При выборе учитывать приходится наружный диаметр полипропиленовых труб. Все дело в том, что толщина стены отличается в зависимости от марки. Так, для марки PN10 наружному диаметру 32 будет соответствовать внутренний – 26,0 мм. А для марки PN20 за счет повышения толщины стены Ду уменьшится до 21,2 миллиметров.

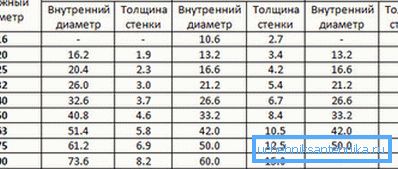

Значения диаметров в зависимости от класса трубопровода

При выборе принципиально важно не перепутать наружный и внутренний размеры. Так, в случае если вопрос пребывает в том, нужен диаметр трубы 32 мм наружный либо внутренний, то речь заходит, вероятнее, как раз о наружном. Так как Ду 32 нет, самое близкое значение – 32,6.

Обратите внимание! В случае если все работы выполняются своими руками, то лучше, дабы все элементы были одного производителя и из одной партии. Именно поэтому внешние и внутренние параметры будут точно соответствовать друг другу.

Желательно, чтобы и трубопровод, и фитинги были одного производителя, это гарантирует совпадение размеров

Возможно привести усредненные данные по наиболее распространенным ПП трубам. Так, для монтажа отопления значительно чаще употребляется типоразмер в пределах 20 – 32 мм. толщина стояков отопления редко превышает 50 мм. (См. кроме этого статью Виды канализационных труб и соединений: изюминки.)

Стальные и чугунные трубы

В рамках одной статьи просто нереально упомянуть о всех типоразмерах, поскольку их насчитываются много, причем они разнятся еще и в зависимости от метода производства:

  • горячекатаный трубопровод. Норматив ГОСТ 8732-78 показывает, что наружные диаметры стальных труб, произведенных по данной технологии, изменяются в диапазоне 20 – 550 мм (порядка 70 типоразмеров). В случае если же учесть еще и внутренний, то выделить возможно пара сотен если не тысяч типоразмеров, поскольку учитывать необходимо еще и толщину стены;

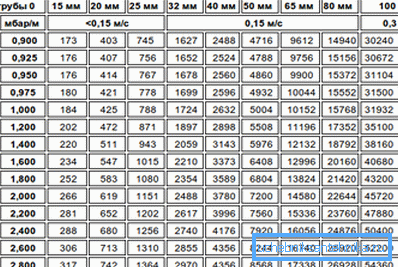

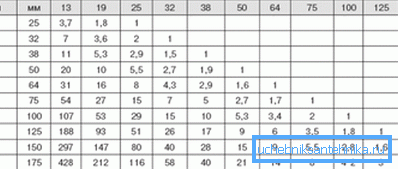

Зависимость пропускной способности от Ду
  • холодный прокат. ГОСТ 8734-75 выделяет свыше 70 типоразмеров, наряду с этим обстановка та же, что и с горячекатаными аналогами труб, другими словами толщина стены изменяется в широком диапазоне.

Держать в уме целый сортамент, само собой разумеется, не требуется. Достаточно ориентироваться хотя бы в самых распространенных типоразмерах. Хорошо держать в уме, к примеру, внутренний и наружный диаметр стальных труб, каковые употребляются для организации водопровода.

Соответствие метрической и дюймовой системы счисления

Основной же тайной для многих есть расшифровка дюймовых обозначений. Это особенно принципиально важно, в случае если соединение будет резьбовое, кроме того маленькое несовпадение не разрешит создать герметичный стык, в будущем это может привести к протечкам.

Зная маркировку в дюймах, возможно делать выводы о диаметре резьбы и Ду. Так, наружный диаметр трубы 3 4 показывает, что Ду равен 20 мм, резьбовой – 25,9 – 26,2.

Зависимость между дюймовыми и метрическими размерами

Что касается чугуна, то тут все значительно несложнее, употребляется 3 основных типоразмера – 150, 100 и 50 мм. Наряду с этим в качестве основного критерия выступает условный проход, другими словами Ду трубопровода. В быту чугун употребляется для организации отвода стоков, в большинстве случаев, употребляется типоразмер 100 либо 150 мм.

ВГП трубопровод

Сокращение ВГП расшифровывается как водогазопроводный. Для производства употребляется сталь, и использоваться он может не только в качестве трубы для наружного водопровода, но и для прокладки газопровода.

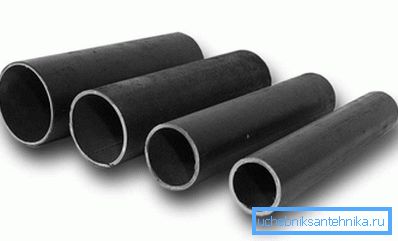

На фото – водогазопроводная труба

Полный сортамент стального ВГП трубопровода определяется нормативом ГОСТ 3262-75. При обозначении имеется ввиду внутренний, а правильнее Ду, наряду с этим, зная толщину стены, возможно вычислить и толщину трубопровода. Так, обозначение ВГП Ду15 свидетельствует, что Ду равен 15 мм.

Наружный диаметр стальной трубы 22 мм разрешает сравнить ее с ВГП Ду15, так как ее толщина образовывает 21,3 мм. Но наряду с этим электросварной аналог владеет намного громадным просветом (в пределах от 18 до 20 мм в зависимости от толщины стены). Такое различие связано с условиями работы системы.

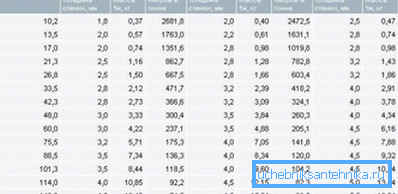

В таблице приведены типоразмеры ВГП трубопровода

Раздельно стоит рассмотреть дюймовые обозначения ВГП трубопроводов. Тут зависимость между размерами выглядит следующим образом

Дюймы 1/4 1/2 3/4 1,0 1,25 1,5 2,0 2,5 4,0
Размер в миллиметрах, Ду 8 15 20 25 32 40 50 65 100

Наружный диаметр ВГП трубы зависит от толщины стены, всего он производится в 3 вариантах:

  • легкие;
  • обычные;
  • усиленные.

К примеру, при Ду 40 в сортаменте указывается Дн 48,0 мм. Наряду с этим толщина стены колеблется в диапазоне от 3,0 (легкий вариант выполнения) до 4,0 мм (усиленный вариант). Усиленный вариант выполнения употребляется для систем, работающих под громадным давлением.

Бронзовые трубы

Не обращая внимания на популярность пластика, медь до сих пор употребляется для организации систем водопровода и отопления (пускай кроме того цена будет больше). Что касается обозначения размеров, то возможно столкнуться с применением как дюймовой, так и метрической системы счисления. Что касается норматива, то сортамент приведен в ГОСТ 617-2006.

Медные трубопроводы продолжают пользоваться популярностью

Новый норматив делает ставку именно на метрическое обозначение размеров, исходя из этого, к примеру, старое обозначение 3/8 дюйма заменено двумя типоразмерами (6 и 7 мм). В целом же лишь холодный прокат дает порядка 70 – 80 типоразмеров и это в случае если учитывать лишь толщину.

При выборе нужного трубопровода возможно столкнуться с этими вариантами обозначения размеров:

  • дюймовое. При таких условиях обозначение, к примеру, ? дюйма будет показывать лишь на внешний размер;
  • дробное. В формате записи 14/12 число 14 показывает внешний, а 12 – внутренний диаметр;
  • дробное с указанием толщины стены, к примеру, 14/1. При таких условиях число 14 обозначает Дн, а 1 – толщину стены.

Подведение итогов

В рамках одной статьи сложно охватить все тонкости маркировки трубного проката. Однако, предложенная информация окажет помощь сориентироваться при выборе нужного трубопровода, соответственно, риск протечек будет сведен к минимуму.

На видео в данной статье продемонстрирован пример подбора диаметра исходя из условий работы трубопровода.
