Нагревательный кабель для труб: 3 вида устройств для

Водонагревательный кабель для труб может стать хорошим решением в ситуации, в то время, когда нужно обезопасисть их содержимое от действия низких температур. Само собой разумеется, для работы таких систем требуются большие объемы электричества, но во многих случаях подобные затраты являются в полной мере оправданными.

Дабы вы имели возможность ориентироваться во всем разнообразии кабельной продукции и верно использовать выбранные вами модели, в следующих разделах мы приведем наиболее актуальную данные по данной теме.

Система активного обогрева

Защита труб от холода

Прокладка трубопроводов под открытым небом и в неотапливаемых помещениях (на чердаках, в подвалах и т.д.) в обязательном порядке обязана сопровождаться мероприятиями по защите от низких температур. Все дело в том, что на холоде жидкость мёрзнет, а это, со своей стороны, может привести к полной либо частичной закупорке трубы, а время от времени и к ее разрыву.

Для предотвращения аналогичных неприятностей в большинстве случаев пользуются следующими методами:

  • Возможно уложить трубы ниже уровня промерзания грунта. В большинстве случаев, в зоне умеренного климата на глубине около 1,5 м положительная температура сохраняется кроме того в сильный холод, так что тревожиться о замерзании воды не приходится.
Фото труб, проложенных в глубокой траншее

Обратите внимание! В северных регионах приходится заглублять трубы существенно посильнее, а в зоне вечной мерзлоты данный метод по большому счету неприменим.

  • При открытой прокладке, и при размещении на маленькой глубине коммуникации укутывают теплоизоляционными материалами. Значительно чаще для этого употребляются кожухи на базе стекловаты либо минеральной ваты, но в последнее время покупают популярность и конструкции из пенополистирола.
  • Наконец, для гарантированной защиты от промерзания на поверхности трубопровода (либо в него) возможно установлен особый кабель. При прохождении электрического тока данный кабель нагревается, отдавая большую часть тепла трубе и ее содержимому.

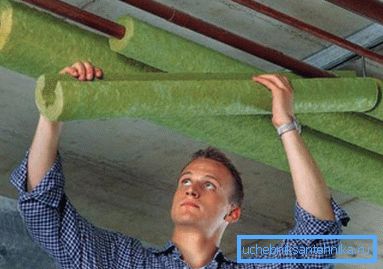

Монтаж теплоизоляционных кожухов

Не обращая внимания на достаточную сложность в реализации и высокую затратность как раз третий метод есть наиболее действенным. По данной причине кабельный обогрев трубопроводов используют там, где к стабильности работы систем водоснабжения и канализации выдвигаются повышенные требования.

Разновидности кабелей

Резистивные

Наиболее несложной системой, которая употребляется для поддержания оптимальной температуры трубопровода, есть резистивный кабель.

Его конструкция включает в себя такие элементы:

Схема устройства резистивного нагревателя
  • Нихромовый проводник с фиксированным сопротивлением. При прохождении тока нагревается, являясь главным источником тепла.

Обратите внимание! В зависимости от количества таких проводников выделяют одножильные и двужильные модели.

  • Фотополимерная изоляция, защищающая проводник от замыканий и снабжающая теплопередачу на оплетку.
  • Оплетка из бронзовой проволоки, делающая функцию равномерного распределения выделенного проводящей жилой тепла. Кроме этого может являться экранирующим слоем.
  • Наружная изоляция с хорошей теплопроводностью. Предотвращает коррозию бронзовых и нихромовых частей, хорошо защищая их от жидкости и атмосферных действий.

Ключевой изюминкой работы резистивного кабеля есть то, что он включается и выключается посредством отдельного термостата. Функции этого устройства регулируются в автоматическом режиме в соответствии с показаниям установленных термодатчиков.

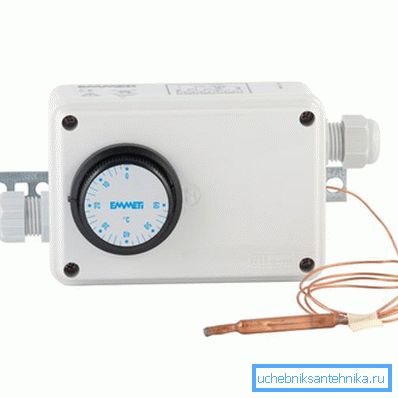

Термостат с внутренним датчиком

Наличие термостата и индикаторов температуры делает систему достаточно уязвимой. При отключении либо выходе из строя хотя бы одного из этих узлов кабель переходит в режим постоянной работы, и как следствие – быстро выходит из строя в следствии перегрева.

Саморегулирующиеся

Внешний вид и маркировка

Обрисованных выше недостатков лишены саморегулирующиеся системы нагрева труб:

  • Как и у резистивных кабелей, источником нагрева помогают токопроводящие жилы из нихрома либо подобных сплавов.
  • Жилы размещаются в изоляционных каналах из полимеров с высокой теплопроводностью.
  • Между каналами находится полупроводниковая матрица, зависимая от температуры: чем посильнее она греется, тем меньше в ней формируется токопроводящих дорог.
  • Так, регулировка работы кабеля осуществляется машинально: в то время, когда труба остывает, матрица интенсивно проводит ток, и проводники нагреваются посильнее. Чем выше поднимается температура, тем ниже будут проводниковые свойства кабеля, так что риск перегрева и плавления проводников сводится к нулю.

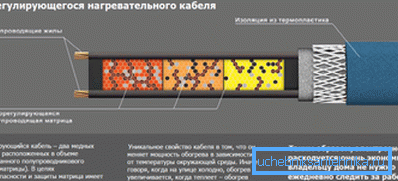

Устройство и принцип действия саморегулирующегося проводника

Обратите внимание! Дополнительным полюсом таковой системы есть отсутствие термостата и датчиков.

Ключевым недостатком саморегулирующихся нагревателей есть их высокая цена (около 200 рублей за погонный метр). Но, надежность системы в большинстве случаев компенсирует такие затраты.

Внутренние

Отдельную группу устройств составляют внутренние кабели.

В отличие от более популярных наружных, они монтируются конкретно в полости трубы, и характеризуются намного большей эффективностью за счет минимизации потерь тепла.

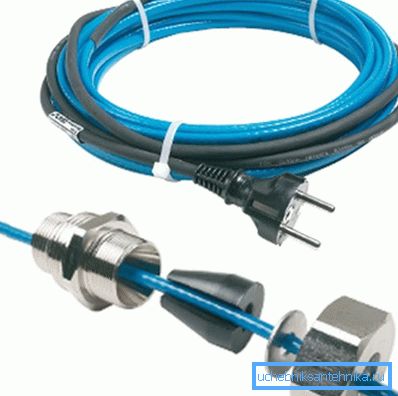

Нагревательный кабель для водопровода внутри трубы с вилкой для подключения к сети и комплектом крепежных муфт
  • В качестве основного источника тепла в большинстве случаев употребляется особый саморегулирующийся нагревательный кабель для монтажа в трубы. Такие модели комплектуются более плотной изоляцией с хорошими влагозащитными свойствами, что разрешает им предохранять железные жилы и матрицы от замыкания.
  • Резистивные модели также будут использоваться для внутреннего монтажа, но это есть скорее исключением, чем правилом.
  • В набор нагревательной системы кроме самого кабеля в большинстве случаев входят особые муфты и сальники для установки на трубопровод.
  • Питание устройства обеспечивается от сети 220В. Время от времени инструкция рекомендует подключать проводники через источник бесперебойного питания, дабы поддерживать их в рабочем состоянии при отключениях электричества.

Методики монтажа

Наружная установка

Наклеивания проводника

И наружные, и внутренние проводники возможно установить своими руками.

В действительности особенных сложностей монтаж не воображает — необходимо только выполнять кое-какие простые правила:

  • Для частных домов выбираем модель с мощностью от 30 до 60 Вт/м — в зоне умеренного климата больше просто не нужно.
  • Трубу очищаем от грязи, пыли и ржавчины. Для максимально действенной передачи тепла нам необходимо, дабы проводник хорошо прилегал к металлу либо пластику.

Совет! В случае если выполняется обогрев полимерного трубопровода, то перед монтажом теплонесущих элементов трубу направляться обернуть фольгированным материалом. Так тепло будет распределяться более равномерно, а риск плавления ПВХ либо полипропилена снизится до минимума.

  • Укладываем кабель вдоль трубы (прямой или волнистой линией) либо же наматываем из него спираль с шагом до 40 см. При применении резистивных моделей ни за что не допускаем пересечения проводников: в месте контакта они весьма быстро перегорят.
  • Через каждые 20 см фиксируем проводник посредством металлизированного скотча либо особого термостойкого бандажа.
  • Для понижения потерь тепла проклеиваем кабель сверху алюминиевой лентой на полимерной базе, по окончании чего перекрываем теплоизоляционным кожухом.
Установка на промышленном трубопроводе

Внутренняя установка

Пара сложнее производится внутренняя установка:

  • Подбираем модель, протяженность которой соответствует длине отапливаемого отрезка трубы. Тут нужно принимать к сведенью, что проводник не должен проходить через запорную арматуру, и планировать прокладку с учетом этого факта.

Совет! Применять такие системы возможно лишь в трубопроводах с внутренним диаметром от 20 мм и более.

  • Тройник подходящего сечения врезаем в трубу в месте ввода кабеля.
  • Заводим проводник в трубу, следя за тем, дабы нагревательная часть всецело скрылась в просвете.
  • Фиксируем устройство в тройнике, применяя входящие в набор фитинги и переходники.
  • Подключаем нагреватель к электросети, применяя вилку либо электрощиток.

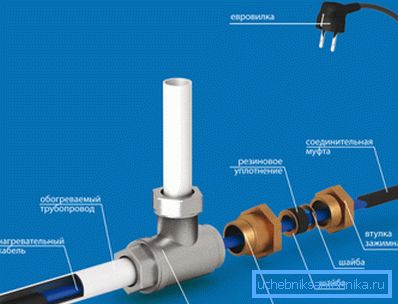

Схема внутренней установки

В случае если употреблялся саморегулирующийся кабель, то пробный пуск возможно делать в любой ситуации. А вот резистивные модели нужно испытывать и применять лишь при заполнении всех труб водой, в противном случае риск перегрева значительно возрастает.

Вывод

Используя нагревательный шнур для труб (в частности так время от времени именуют греющий кабель), мы предотвратим замерзание воды в зимний период. А это значит, что ни понижение напора, ни порывы водопровода и канализации нам не будут страшны кроме того в самый сильный холод. Более детально ознакомиться с принципом действия и методикой монтажа обрисованных устройств возможно на видео в данной статье.
