Монтаж дымохода из сэндвич труб

Дымоход типа «сэндвич» есть на сегодня наиболее применяемым, поскольку он известен своими практичными свойствами, огромной функциональностью. Поболтаем о том, как проводится монтаж дымохода из сэндвич труб.

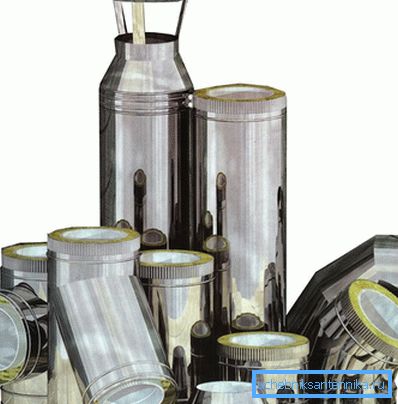

Преимущества сэндвич труб

К преимуществам данной конструкции возможно отнести следующие свойства:

  • фактически полное отсутствие конденсата,
  • на стенках нет сажи,
  • ничтожно малая возможность происхождения пожара,
  • дымоходы легко обслуживать и при необходимости чинить.

Трубы сэндвич замечательно подходят в качестве материала для дымоходов в зданиях из дерева, к примеру, в банях и других деревянных постройках.

Как собрать дымоход

Как собрать дымоход

Изготовленный дымоход складывается из частей длиной в 1 м, где любая вставляется в другую. Дабы лучше осознать, как производится процесс монтажа, нужно уяснить, как как раз представлена схема дымохода в доме. Всё весьма просто: одно изделие складывается из наружной и внутренней труб, их диаметр отличается и формирует промежуток, в который укладывается слой утеплителя. Труба, расположенная внутри, в большинстве случаев выполняется из нержавеющей стали, а внешняя, не нуждающаяся в термоустойчивости, возможно выполнена как из меди, так и из бронзы.

Совет! Оцинковка, в случае если ее применять в качестве материала для труб, не сможет нормально вести себя в период эксплуатации трубы, поскольку при нагреве, равно как и при охлаждении, она неизменно будет поменять свой диаметр.

Перечисленными недостатками не владеет нержавеющая сталь. Не считая неё, при применении жёсткого горючего, возможно использовать нержавеющую сталь, имеющую жаропрочные свойства.

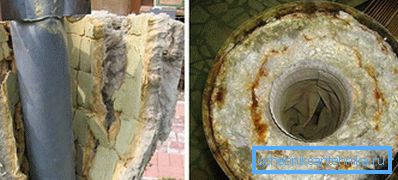

Утепление дымохода

Утепление

На протяжении установки сэндвич дымохода в качестве материала для утепления используется особенная базальтовая минеральная вата. При толщине в 24-60 мм её применяют как внутренний утеплитель для керамзитовых и полиуретановых труб. Но работы по её укладке довольно часто требуется вести вручную, что требует особенной аккуратности.

Методы соединения труб

Способы соединения

Возможно отметить пара способов соединения:

  • фланцевый;
  • байонетный;
  • и без того именуемые «по мостику холода», « по конденсату», «по дыму».

Любой метод имеет свои отличительные свойства. К примеру, вариант «по дыму» вычислен на то, дабы вовнутрь помещения (в большинстве случаев бани) не попали продукты, выделяемые угарным газом. Способ, учитывающий образование конденсата, ориентирован на предотвращение стекания конденсатных образований вниз по трубе.

Фланцевый способ монтажа подразумевает, что дым, проходящий по дымоходу, не встречает перед собой ничего, что мешало бы ему покинуть трубу. Имеется, само собой разумеется, свои минусы, каковые связаны с небрежностью при сборке. В случае если сборка осуществлена не хватает как следует, конденсат может попасть в появившиеся щели, благодаря чего будет поврежден утеплитель.

Схема сооружения

В отличие от фланцевого, байонетный метод всецело исключает какое бы то ни было попадание жидкости, поскольку тут внутренняя труба в дымоходе заходит прямо в раструб нижнего сэндвича, но имеется возможность выхода дыма.

Совет! Дабы дым не вредил здоровью, а конденсат не портил теплоизоляцию, необходимо попросту хорошо герметизировать все стыки, и эта операция нужна независимо от выбранного способа.

Внутренние трубы в этом случае планируют «по конденсату», наряду с этим изоляция обязана находиться и в тех местах, где дымоход соприкасается с деревянными элементами кровли. К тому же сэндвич не подходит для прямого соединения с трубой.

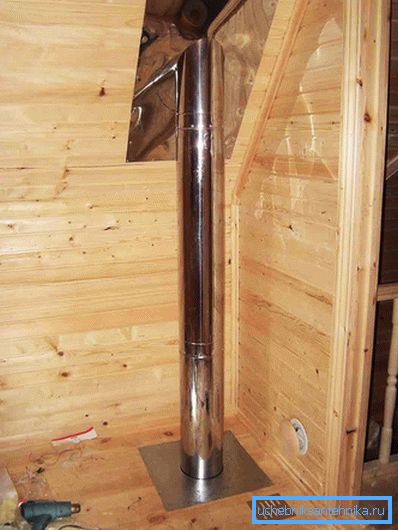

Процесс монтажа

Процесс монтажа

Необходимо подчеркнуть, что сам по себе монтаж не есть сложным, поскольку чтобы соединить сэндвич трубы не требуются особые строительные навыки. С чего начинается работа? Основное запомнить, что монтаж постоянно следует затевать снизу, а завершать вверху, наряду с этим внешняя труба обязана надеваться на внутреннюю.

Во-первых, нужно соединить все элементы, из которых состоит дымоход. Начав его устанавливать, необходимо учитывать, что один конец трубы пара заужен; он-то и вставляется в нижнюю трубу. Потому, что дымоход не накапливает сажу, с него достаточно легко вывести конденсат. Сделать это возможно установив особые тройники.

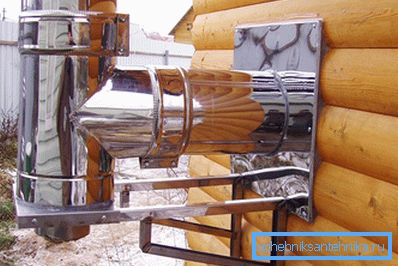

Проход сквозь стену

Во-вторых, дымоход необходимо провести наверх, в первом случае рассмотрим вариант через стенке. Для этого в ней делается отверстие под трубу, проводится труба, а швы закрываются монтажной пеной. Снаружи монтируются крепления под кронштейн, по окончании чего тот устанавливается. Упомянутые выше тройники устанавливаются на прикрепленные к кронштейну уголки, на которых они смогут передвигаться. Снаружи стенке возможно зашить страницей фанеры (толщиной около 1 см) либо металла. Сам кронштейн нужно покрыть краской либо лаком, дабы обезопасисть от коррозии.

В переходнике сверлится отверстие нужной длины, по окончании чего в него наряжается сам сэндвич. Время от времени употребляется уступка, другими словами пространство, намерено покинутое между дымовым каналом и стеной здания.

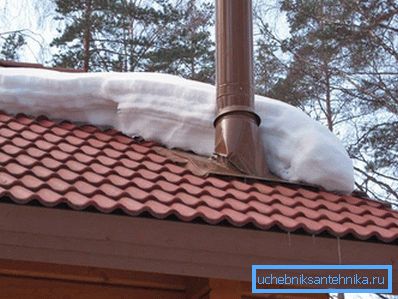

В случае если же проводить дымоход в крыше, то сначала необходимо вывести трубу, а уж лишь затем крепить лист кровли к обрешетке.

Совет! При высоте дымохода больше чем 1,2 м, нужно закрепить конструкцию тросами-растяжками с обжимными хомутами, в противном случае под действием сильного порывистого ветра дымоход упадёт.

В случае если кровля выполнена из легковоспламеняемых материалов, тогда её стоит обезопасисть от вероятного возгорания. Для этого на трубу дымохода, возвышающуюся над металлочерепицей либо шифером, необходимо установить дефлектор с сеткой для гашения искр (в обязательном порядке должны быть небольшие ячейки).

Крепление дымохода: что необходимо знать

Крепление

Потом необходимо как возможно прочнее закрепить дымоход. Все тройники и колена, и другие составляющие скрепляются хомутами, а сам тройник укрепляется кронштейном. В случае если внезапно самая верхняя часть дымохода не хорошо либо вовсе не закреплена – лучше её на всякий случай укрепить и тем самым подстраховаться. В большинстве случаев в этом случае употребляются растяжки, поставленные под углом 120°.

В случае если неясно, как как раз скрепляются стыковочные соединения, подробнее об этом возможно определить ниже. Сэндвич трубы, как упоминалось ранее, вставляются приятель в приятеля. По окончании окончания стыковки, в то время, когда вы убедились, что нет зазоров и всё в порядке, данное соединение скрепляется обжимным хомутом. В случае если труба скрепляется с каким-то иным элементом, тогда хомуты нужно применять с обеих сторон.

Кстати, опорный кронштейн возможно сделать своими руками. Для его сооружения пригодится пара уголков (30, 50 мм). Эти уголки разрезаются на нужные отрезки болгаркой, сверлится отверстие для болтов М10 и М8 при помощи дрели, после этого всё совместно планирует. Всецело целый процесс возможно отыскать и заметить на видео в Интернете.

Итак, мы разобрали, как собрать трубу верным образом, что и как соединять, как устанавливать трубу в печку, как проводить через стенке и крышу и как закреплять. Сейчас, по сути, возможно поболтать об окончании монтажа.

Завершение монтажа дымохода из сэндвич труб

Имеется мелкий и незаметный нюанс, о котором люди либо не знают, либо о котором забывают — нужно снять пленку с труб. Она намерено была наклеена, дабы защищать трубы от царапин и грязи, но сейчас, в то время, когда дымоход собран и установлен, потребности в ней нет. Более того, в случае если её забыть снять, потом под влиянием погодных условий она начнет слазить, и будет придавать дымоходу неопрятный вид.

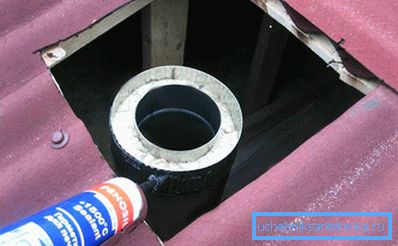

Обычная протяженность готового дымохода обязана составлять около пяти метров, максимум 6 м. Данное расстояние принято считать от колосника печи до оголовка. Вся конструкция должна быть проверена, любой шов либо незамеченный зазор должен быть загерметизирован. Простой герметик не подойдет, нужен лишь жаростойкий, он выдерживает температуру до 1000 °С. Наносится таковой герметик на наружную поверхность как внутренних труб, так наружных. В случае если имеется переход с одностенной трубы на двустенную, тогда герметиком покрывается наружная окружность. В то время, когда эта часть работы выполнена, напоследок нужно проверить опасные места, где труба может нагреться более всего. Совет на то, какая там температура.

Герметик

Желаете, дабы потом чистить дымоход было легко и просто? Позаботьтесь о том, дабы сделать в нем заблаговременно ревизию. Что это такое? Так называется маленькая съёмная часть, намерено устроенная в стенке дымохода. Она может смотреться как отверстие с дверкой.

Видео

Сборка дымохода по конденсату производится следующим образом:
