Модификация, размеры и маркировка полипропиленовых труб

С течением времени неспешно, но с уверенностью отопительное системы и водоснабжение из металла переходят на полимеры. Любопытно, что исчисляются размеры полипропиленовых труб в мм, а не в дюймах, как это делалось ранее (вычислять возможно в произвольных единицах, но документация создаётся в метрической системе).

Мы недаром упомянули про PPR, поскольку обращение отправится как раз о нём, другими словами, о модификации, маркировке и размерах, каковые используются для транспортировки жидкостей различной температуры. В случае если вам это весьма интересно, то более подробная информация находится ниже. А помимо этого, вы заметите видео в данной статье, которое наглядно покажет нашу тему.

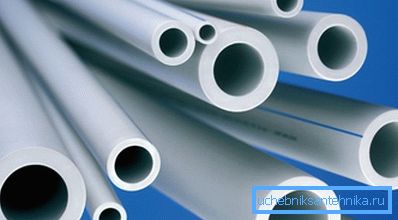

Полипропиленовая труба 50 мм, 20 мм, 16 мм… и т.д. для различных систем

PPR

Маркировка полипропиленовых труб

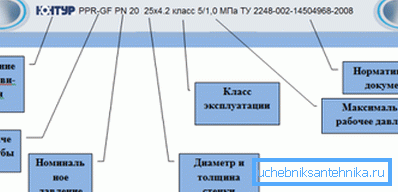

Так маркируются PPR полипропиленовые - труба 25 мм и другие сечения
  • Наиболее популярная продукция для того чтобы типа имеет маркировку PPR, как это видно на фото вверху, и это всё благодаря высокой теплоустойчивости — такие изделия применяют для горячего водоснабжения и холодного, и систем отопления. Не смотря ни на что, в любом случае первые буквы сокращения будут PP. Но вы имеете возможность встретить PPH либо PP-1, это указывает, что продукция изготовлена из гомополимера (изделие первого поколения для холодной воды). Кроме этого возможно встретить знаки PPB, что показывает на возможность применения для тёплой отопления и воды.
  • Знаки PN показывают на номинальное давление в барах. К примеру, в случае если PPR — полипропиленовые — труба 110 мм и другие диаметры обозначены, как PN20, значит, её рабочее давление 20 бар, что равняется 2МПа либо 20,4кг/см2. Среди всей символики в этом случае возможно выделить четыре категории — это PN10, PN16, PN20 и PN25. Причём две первых изготавливаются с однородной стенкой, а у двух последних посредине либо ближе к поверхности имеется армирующий слой, который делают из стекловолокна либо алюминиевой фольги.
  • Кроме главных данных, маркировка показывает и вспомогательные, такие как имя завода-изготовителя, классность, наружный диаметр и толщину стены, нормативный документ данного продукта.

Примечание. направляться заявить, что PN10 и PN19 производятся без армирующего слоя, который помогает не для повышения сопротивления внутреннему давлению, но защитой от деформации PPR при нагреве.

Геометрические параметры

Номинальное давление Маркировка Диаметр наружный (мм) Толщина стены (мм) Диаметр внутренний (мм)
PN10 20?1,9 20 1,9 16,2
25?2,3 25 2,3 20,4
32?3,0 32 3,0 26,0
40?3,7 40 3,7 32,6
50?4,6 50 4,6 40,8
63?5,8 63 5,8 51,4
75?6,9 75 6,9 61,2
90?8,2 90 8,2 73,6
110?10 110 10 90,0
PN20 16?2,7 16 1,6 10,6
20?3,4 20 3,4 13,2
25?4,2 25 4,2 16,6
32?5,4 32 5,4 21,2
40?6,7 40 6,7 26,6
50?8,4 50 8,4 33,2
63?10,5 63 10,5 42,0
75?12,5 75 12,5 50,0
90?15,0 90 15 60,0
PN25 D, мм D1, мм D2, мм S, мм
20 13,2 21,2 4,0
25 16,6 26,2 4,8
32 21,2 33,2 6,0
40 26,6 41,4 7,4
50 33,2 52,5 9,1
63 42,0 65,9 11,3
75 50,0 77,9 13,3

Таблица размеров полипропиленовых труб PN10, PN20 и PN25

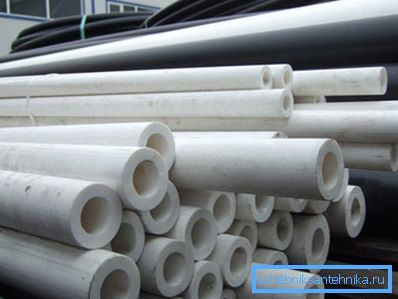

PPR разного диаметра

Обратите внимание на таблицу, и вы заметите, как изменяются геометрические показатели в зависимости от номинального давления при однообразном наружном сечении.

К примеру, полипропиленовая труба 20 мм, тут:

  • PN10 будет иметь внутренний диаметр 16,2 мм, стенку — 1,9 мм;
  • PN20 — внутренний диаметр 13,2 мм, стенку — 3,4 мм;
  • PN25 — внутренний диаметр 13,2, стенку — 4,0 мм, но тут уже мало возрастает наружное сечение — в этом случае оно получается 21,2 мм.

Совершенно верно кроме этого изменяются геометрические пропорции и у других сечений, к примеру, полипропиленовые трубы 32 мм:

  • PN10 будут иметь внутренний диаметр 26,0 мм, стенку 3,0 мм;
  • PN20 — внутренний диаметр 21,2 мм, стенку — 5,4 мм;
  • PN25 внутренний диаметр 21,2 мм, стенку — 6,0 мм.

И опять-таки PN25 окажется чуть-чуть толще условного сечения — оно уже будет не 32 мм, а 33,2 мм.

Зачистка PPR шейвером

Примечание. Учитывая то событие, что армирующий слой из алюминиевой фольги находится не посредине стены, а ближе к поверхности, да и сечение PN25 легко превышает условное, перед свариванием изделий с муфтой инструкция обязывает создавать зачистку места пайки от верхнего слоя PPR и фольги. Осуществить такую процедуру ножом будет очень затруднительно, исходя из этого в таких случаях применяют особый шейвер определённого диаметра.

Сечение (мм) Глубина сварочной посадки (мм) Время нагрева (сек) Время охлаждения (сек)
20 От 14 до 17 5-6 2-3
25 От 15 до 19 6-7 3-4
32 От 16 до 22 8-9 4-5
40 От 18 до 24 12-13 5-6
50 От 20 до 27 18-19 6-7
63 От 24 до 30 24-25 7-8
75 От 26 до 32 30-31 8-9
90 От 29 до 35 40-41 9-10

время и Глубина пайки в зависимости от размеров

Как вы осознаёте, при монтаже PPR полипропиленовые — труба 50 мм, 32 мм либо с другими параметрами, подлежат свариванию для стыковки через фитинги. Но определённое сечение изделия подразумевает и определённую глубину посадки её конца в фитинг.

Кроме этого от сечения зависит время удержания подробностей при сварке и по окончании неё — при застывании. Глубину посадки изделия в время и фитинг её удержания вы имеете возможность выяснить, воспользовавшись верхней таблицей.

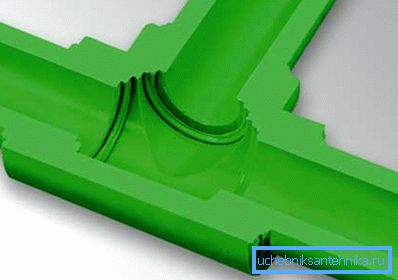

Сварка произведена правильно. Разрез

Сварочные параметры очень серьёзны для каждого размера, поскольку в случае если PPR полипропиленовые — труба 16 мм условного внутреннего диаметра протолкнуть в фитинг больше, чем положено, то за счёт расплющивания стенок проходимость понизится, или проход закупорится по большому счету. В случае если это случится в тройнике либо четверике, то конец просто-напросто перекроет перпендикулярный отвод, что также угрожает понижением проходимости либо затором.

Использование

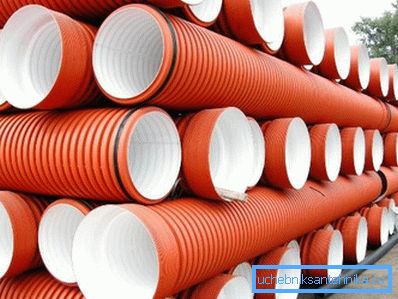

Гофрированный PPR для канализации

Кроме привычного для нас применения полипропиленовых труб для систем и водоснабжения отопления, каковые обычно многие домашние умельцы монтируют своими руками, их кроме этого применяют для системы вентиляции помещений и наружной канализации.

К примеру, для канализационных стоков применяют PPR диаметром от 40 мм до 110 мм, с типовой длиной 5м. стыковка тут производится при помощи муфт с резиновыми уплотнителями, а само изделие возможно, как гладкостенным, так и гофрированным.

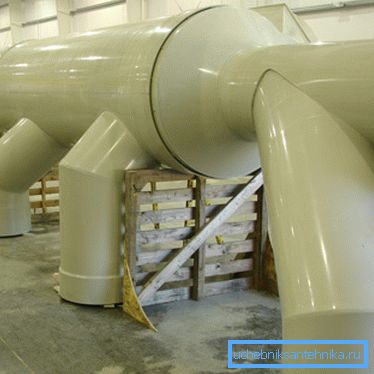

Вентиляция из полипропилена

Для вентиляционных каналов, как на верхнем фото, применяют те же диаметры, что и для наружных канализационных стоков, но лишь вот конфигурация сечения возможно тут не только круглой, вместе с тем круглой, квадратной либо прямоугольной. Главным требованием к вентиляционным каналам есть не повышенная прочность и низкая теплопропускная свойство, а небольшой вес.

Заключение

При выборе полипропиленовых труб вы, непременно, станете обращать далеко не последнее внимание на цена материала. Наряду с этим вам направляться учитывать, что цена складывается не только из номинального давления и размеров стен, но и от марки. Брендовые производители постоянно продают свою продукцию дороже, не смотря на то, что по качеству им смогут не уступать (а также перегонять) совсем малоизвестные начинающие производители.
