Металлические прямоугольные трубы – нормативные требования и

При упоминании о трубопроводе, на ум прежде всего приходит изделие круглого сечения, которое употребляется при прокладке водопровода, отопления и канализации. Но пользуются спросом и трубы, форма которых отличается от круга, в частности прямоугольная. Чтобы верно подобрать такую трубу, нелишним будет ознакомиться с правилами маркировки и нормативными требованиями.

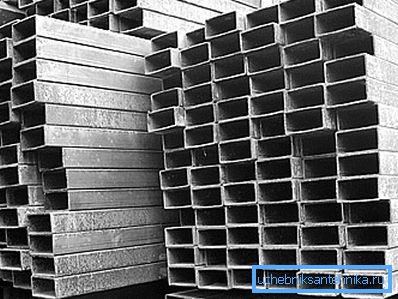

Стальная прямоугольная труба

Неспециализированная информация

Квадратное и прямоугольное сечение ни при каких обстоятельствах не употребляется для водопровода либо системы отопления. Преимущества квадратного трубопровода становятся очевидными при монтаже, к примеру, каркаса какого-либо строения.

При исполнении всех работ своими руками необходимо отметить сходу пара преимуществ:

  • низкий вес;
  • большая прочность;
  • хорошая сопротивляемость кручению;
  • быстрота монтажа;
  • красивый внешний вид.
На фото – перильное ограждение из профильного трубопровода

Кроме этого, плоская поверхность еще и практична. Ее возможно без неприятностей прикрепить к поверхности стенки, а при устройстве, к примеру, перильного ограждения верх из профильной трубы устанавливать куда сложнее.

Нормативная база

Производство профильного трубопровода выполняется пропусканием трубы через последовательность вальцов, каковые и придают ей нужную форму. Наряду с этим достаточно жестко контролируется соответствие конечного продукта размерам, указанным в сортаментах.

Один из этапов производства

Что касается нормативных документов, то выделить возможно целый «букет» нормативов, содержащих исчерпывающую данные по типоразмерам профильного трубопровода:

  • ГОСТ 8645-68, ГОСТ 8645-86 и ГОСТ 8645-82 – в этих документах указаны требования и типоразмеры металлических прямоугольных труб;
На схеме показаны основные параметры прямоугольного трубопровода
  • ГОСТ 8639-68, и ГОСТ 8639-82 на сортамент металлических прямоугольных труб содержат основные данные по квадратным сечениям;
Схематическое обозначение размеров квадратного сечения
  • ГОСТ 30245-03 – в нем возможно отыскать данные по трубопроводу как квадратного, так и сечения в виде прямоугольника. Кроме этого, в нем находятся и требования к прочности сварного шва.

Металлический прямоугольный трубопровод

В этом случае внимание прежде всего необходимо обратить на ширину и высоту изделия, и толщину стены. Помимо этого, необходимо осознавать, что углы скруглены, исходя из этого контролируется еще и радиус закругления.

Обратите внимание! Закругление на углах трубопровода – вынужденная мера. Если бы углы не были скруглены, то при деформации кручения в этих местах наблюдались бы концентрации напряжений, что ставит под угрозу стабильность конструкции.

ГОСТ 8645-82 на прямоугольный металлический трубопровод распространяется на электросварные, и трубы тёплого и холодного проката. В соответствии с сортаменту размеры смогут пребывать в пределах от 15х10 мм до 180х150 мм.

И в случае если минимальные размеры смогут употребляться разве что для перильного ограждения, то высота трубопровода больше 10 см разрешает применять его уже в качестве элемента несущей конструкции.

Фрагмент сортамента на прямоугольный трубопровод

Трубы металлические прямоугольные по ГОСТу 8645-86 должны отвечать таким же требованиям, что указаны в нормативе 82 года. Отличия скорее косметические и касаются требований по соответствию заданным геометрическим размерам.

В соответствии с этому нормативу смогут выпускаться спецразмеры, по согласованию с клиентом ее диаметр может составлять от 28х25 мм до 196х170 мм. Что же касается радиусов закруглений, то действует неспециализированное правило – радиус не должен быть больше двойную толщину металла.

Обратите внимание! В отдельных случаях радиус возможно расширить до тройной толщины металла. Но требуется предварительное согласование с клиентом.

ГОСТ 8645-68 на сортамент металлической прямоугольной трубы содержит ту же данные, мало отличаются лишь типоразмеры. В соответствии с этому документу стандартные размеры остаются прошлыми, а что касается спецразмеров, то они находятся в диапазоне от 28х25 мм до 230х100 мм.

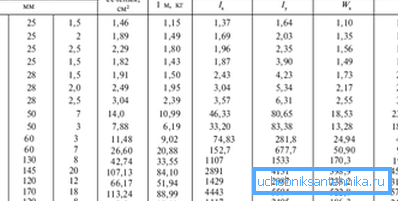

Специальные типоразмеры

Маркировка трубопровода содержит исчерпывающую данные не только по размерам сечения, но и по материалу из которого он изготовлена.

Маркировка мало отличается в зависимости от длины, вероятны такие варианты:

  • 90х40х4 ГОСТ 8645-68/В10 ГОСТ13663-86;
  • 90х40х4х6000 ГОСТ 8645-68/В10 ГОСТ13663-86;
  • 90х40х4х1250кр. ГОСТ 8645-68/В10 ГОСТ13663-86.

Инструкция по расшифровке однообразна в любом случае – слева направо указаны: ГОСТ и геометрические размеры сечения, в соответствии с которым труба выпускалась, кроме этого указывается протяженность трубопровода или кратность длине, в знаменателе – норматив и тип стали, которому она соответствует.

В примере приведены такие типоразмеры:

  • в первом случае металлическая прямоугольная труба по ГОСТу 8645-68 имеет сечение размером 90х40 мм, а толщина стены – 4,0 мм, немерная протяженность, сталь В10;
  • все то же, но протяженность равна 6,0м;
  • геометрические размеры остались те же, но протяженность кратна 1,25м.

Обратите внимание! Момент сопротивления, да и другие статические характеристики вычислены исходя из толщины стены 1,5 мм. Учитывая то, что толщина металла может быть около и 15-18 мм, в случае если планируются важные нагрузки, то лучше пересчитать эти характеристики исходя из настоящих размеров стены.

Квадратный трубопровод

ГОСТ 8639-68 на сортамент металлических прямоугольных труб вернее именовать нормативом на квадратный трубопровод, поскольку ширина и высота сечения равны. Типоразмеры, само собой разумеется, отличаются от прямоугольника, минимальный размер – 10х10 мм, а большой – 180х180 мм. Кроме этого, вероятен выпуск и особых размеров – от 32х32 мм до 65х65 мм.

Сортамент на квадратное сечение

Обратите внимание! В сортаменте кое-какие размеры забраны в скобки, это указывает, что данный типоразмер считается рекомендованным для большинства задач. эффективности и Соотношение цены максимально.

Кроме этого, как и при с прямоугольным сечением нормируется величина радиуса закругления углов. В общем случае радиус не должен быть меньше, чем двойная толщина металла. И лишь для типоразмера 60х60х4 мм возможно сделано радиус и исключение возможно увеличен до тройной толщины стены (но это требует согласия клиента).

Кроме этого, оба норматива содержать достаточно твёрдые требования к геометрии самого изделия, жестко контролируются не только размеры сечения, но и кривизна, отклонение угла от 90? и т.д.

К примеру, электросварная прямоугольная металлическая труба по ГОСТу 8369-68 обязана соответствовать следующим требованиям:

  • отклонение толщины стены от нормы зависит от метода производства, так для бесшовного проката толщина металла не должна различаться от данных сортамента больше чем на +12,5% либо -15%, электросварной трубопровод — ±10%, а для холоднотянутого — ±12,5%;
  • очень очень сильно на работу под нагрузкой воздействует соблюдение формы, исходя из этого отклонение угла между стенками не должно быть больше ±1,5?;
  • большая кривизна не должна быть больше 1 мм на 1 м длины, данный параметр легко проверить своими руками;

Кроме этого, ограничения выдвигаются по таким параметрам как утяжка (подразумевается вогнутость сторон), протяженность готового изделия и т.д.

Современные нормативные требования

В случае если в прошлом главные характеристики квадратных и прямоугольных трубопроводов нормировались различными документами, то в ГОСТе 2003 года объединены типоразмеры этих двух видов сечений. Это пара облегчает работу с документом.

ГОСТ 30245-03 на сортамент металлической прямоугольной трубы складывается из 2-х таблиц, в 1-й приведены типоразмеры трубопроводов квадратного сечения, а во 2-й – для прямоугольного.

Если сравнивать с вышеперечисленными документами, пара изменились типоразмеры:

  • для квадратного сечения минимальные размеры равны 40х40 мм, а большие – 300х300 мм;
  • при с прямоугольником размеры находятся в диапазоне от 50х25 мм до 400х200 мм.
Норматив 2003 года содержит информацию по обоим формам трубопровода

Что касается длины, то по ГОСТу 30245-2003 она предположительно составит 6,0, а максимум установлен на отметке 13,0 м (но лишь с согласия клиента). Для массового производства употребляется диапазон размеров 6,0 – 12,0 м.

Отличие от нормативов прошлых лет заметно еще и в требованиях к геометрии. Кроме этого уделяется внимание прочности сварного шва, правилам маркировки, складирования и т.д.

Критерии выбора

Принципиально важно мочь работать с сортаментом. Другими словами, зная назначение конструкции и имея на руках таблицу с типоразмерами (и статическими чертями сечения), необходимо мочь выбрать необходимый вариант. И в случае если при прокладке водопровода либо канализации решающее значением имела пропускная свойство, то при с профильным трубопроводом внимание необходимо обратить на прочность конструкции, цена кроме этого учитывается.

Превышение допустимой нагрузки может разрушить конструкцию

Основное требование пребывает в том, что допускается лишь упругая деформация (другими словами по окончании приложения нагрузки конструкция возвратится в исходное положение, а при долгом ее приложении деформация не растет). В случае если расчет проводится самостоятельно, то необходимо учитывать темперамент деформации (изгиб, осевое сжатие, кручение), ГОСТ на трубы пригодится для определения статических черт сечения.

Подбор трубопровода в зависимости от изгиба при центральном загружении (большая сторона в вертикальном положении)

Вряд ли кто-то захочет рассчитывать конструкцию самостоятельно, да и не все смогут. В таковой ситуации возможно воспользоваться таблицами, в которых указаны примерные типоразмеры под конкретный вид нагрузки.

Напоследок

Чтобы не совершить ошибку при выборе прямоугольной трубы необходимо разбираться в нормативной документации и хотя бы приблизительно воображать себе условия работы конструкции. Нормативов в отношении профильных труб выпущено много, информация, изложенная в данной статье, разрешит сориентироваться в них.

На видео в данной статье продемонстрировано применение профильной трубы в качестве каркаса для будущего строения.
