Коаксиальная труба для газового котла

Автономное отопление с применением газового котла вероятно лишь при верном удалении из него отработанных газов. Но не всегда имеется возможность установки трубы, проходящей через крышу, исходя из этого для настенных устройств был создан коаксиальный дымоход.

Это разрешило сократить длину дымовой трубы без нарушения тяги, и стал вероятным отвод продуктов горения через внешнюю стенке здания. Данное устройство заслуживает того, дабы о нем поболтать детальнее.

На фото – коаксиальный дымоход в деревянном доме

Назначение

Работа газового отопительного оборудования должна быть организован так, дабы появляющиеся продукты горения действенно отводились наружу, и был постоянный доступ свежего воздуха в зону горелки.

Целесообразным сейчас считается установка в многоэтажных зданиях настенного либо напольного бытового котла отопления с коаксиальным дымоходом, который позволяет решить такую задачу с маленькими денежными тратами и переоборудованием помещения.

В соответствии с правилам пожарной безопасности отвод дыма по вентиляционным каналам в многоквартирных зданиях запрещен. Имеется кроме этого неприятности и с доступом нужного объема свежего воздуха нужного для полноценного сгорания горючего.

Установка вертикального коаксиального дымохода (60х100)

Назначение коаксиального дымохода пребывает в том, дабы удачно решить две эти задачи в один момент. В также время его установка упрощена необходимостью пробивать только одно отверстие в несущей стенке здания.

Конструкция

Что такое коаксиальный дымоход?

Это устройство, складывающееся из двух контуров:

  • первый – выводит наружу продукты сгорания газообразного горючего;
  • второй – рекомендован для подачи нужного количества свежего воздуха в камеру сгорания.

Они складываются из двух труб различных диаметров, вставленных одна в другую. Дым отводится по центральному каналу, свежий воздушное пространство поступает по зазору между ними.

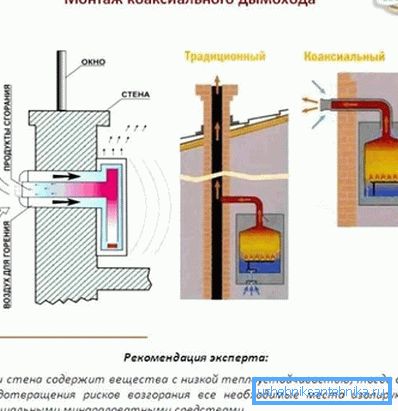

Схема монтажа устройства

В случае если взглянуть на сечение данного дымохода, мы заметим две окружности, между которыми имеется маленькое расстояние, величина которого постоянна на всей протяженности конструкции. Эта же схема используется и к поворотным коленам, и другим фитингам, применяемых на протяжении монтажа.

Основным материалом для горизонтального либо вертикального коаксиального дымохода есть сталь:

  • оцинкованная – ее цена самая доступная, но, она имеет ограниченный срок эксплуатации;
  • нержавеющая существенно увеличивает эксплуатационный ресурс устройства.

Оптимальным материалом для дымоходов данного типа принято считать стали, каковые смогут противостоять кислотосодержащим веществам. Связано это конкретно с продуктами сгорания горючего, каковые в своем составе имеют очень агрессивные химические соединения. Последние способны повредить незащищенную поверхность конструкции.

Дымоход из нержавеющей стали

Из чего состоит коаксиальный дымоход

Системы дымоотведения имеет в своем составе такие конструктивные элементы:

  • коаксиальную трубу;
  • ревизионное устройство, предназначенное для обслуживания дымохода;
  • емкость для сбора конденсата, образующегося при прохождении дыма по системе;
  • удлинитель коаксиальной трубы, протяженность которого должна быть не более трех метров;
  • тройник, в случае если нужно подключить 2 устройства;
  • отводы и колена, требующиеся для подключения дымовой трубы к котлу и стыковки горизонтальных и вертикальных участков;
  • защитное устройство и декоративные накладки, не разрешающие ветру погасить пламя;

Совет: в случае если используется горизонтальный монтаж дымохода, направляться добавить в систему вытяжной электрический вентилятор, снабжающий в ней устойчивую тягу.

Конструктивные элементы устройства

Преимущество устройства

Эксперты отмечают хорошие эксплуатационные характеристики аналогичных дымоходов. Кроме этого они снабжают надёжные условия работы газового оборудования.

Сейчас возможно выделить множество компаний, каковые специализируются на выпуске таких изделий. Многие из них поставляют свою продукцию на отечественный рынок газового оборудования. Ниже рассмотрим положительные стороны коаксиальных дымоходов:

Технология
  1. Система складывается из двух контуров.
  2. Это позволяет существенно разогревать свежий воздушное пространство, поступающий к горелкам, снижая энергозатраты и увеличивая КПД котла.
  3. Благодаря данному параметру в камеру сгорания поступает достаточное количество воздуха, нужного для полного сгорания горючего.
Установка Монтаж не воображает неприятностей, поскольку требуется пробить в несущей стенке только один проем O 200-250 мм.
Безопасность Наружная поверхность устройства не разогревается до критической температуры. Данный аспект крайне важен для деревянного домостроения.
Ассортимент Сейчас промышленность предлагает элементы систем различного размера. Это позволяет подобрать нужный диаметр для котлов любой мощности. К примеру, коаксиальный дымоход размером 60×100 может использоваться для оборудования мощностью до 30 кВт.

Монтаж

Мы рекомендуем не заниматься установкой газового котельного оборудования в квартире либо частном доме своими руками. Для этого имеется особые сертифицированные опытные компании, каковые не только проведут монтаж, но и возьмут оборудование на гарантию.

Установка дымохода

Ниже рассмотрим правила, каковые должны быть выполнены при установке коаксиального дымохода:

  1. Инструкция разрешает создавать монтаж труб в горизонтальном, вертикальном положении и под наклоном. В первом случае монтаж должен обеспечить минимальный уклон (от 3?) в сторону сборника конденсата.

Совет: таковой системе нужен вентилятор, который сможет обеспечить обычную тягу.

  1. Вертикальный коаксиальный дымоход для газового котла употребляется главным образом тогда, в то время, когда не получается выдержать нормативные расстояния до газопроводов, окон и других объектов. направляться предотвратить, что такая система потребует громадных денежных вложений.
  2. Минимальное расстояние от земли до выхода дымохода (при монтаже на первом этаже) - 1-1,5 м. Дымоход наряду с этим должен быть расположен выше топки также на 1,5 м.
  3. Установку дымохода возможно делать с применением не более 2-х поворотных колен.

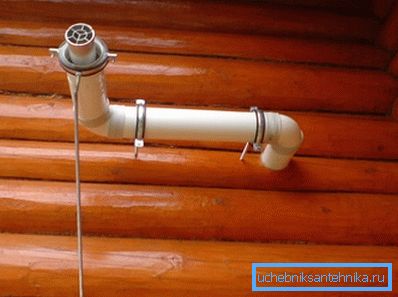

Устройство дымохода с двумя коленами
  1. До окна расстояние должно составлять не меньше 600 мм (во всех направлениях и плоскостях), до газовых труб - более половины диаметра дымохода.

Имеется кроме этого и другие специфические требования, в которых может разобраться только эксперт, особенно множество нюансов при монтаже сборников для конденсата и ревизионных устройств. Мы рекомендуем для обеспечения надёжной и надежной работы газового отопительного оборудования доверить ее установку опытным бригадам.

Вывод

Автономное отопление позволяет самостоятельно регулировать потребление газа и снабжать квартиру либо дом качественным теплом.

Громадную роль в этом играется коаксиальный дымоход, благодаря которому удалось создание систем, продукты сгорания из которых выводятся наружу через несущую стенке здания. Работы с газовым оборудованием считаются страшными, исходя из этого доверяйте их исполнение специалистам. Видео в данной статье окажет помощь отыскать вам дополнительную данные по данной тематике.
