Классификация металлических труб показывает на их

Трубы из стали активно применяются при бытовом и промышленном постройке. Они являются элементами открытых и закрытых систем, транспортирующих газы и разнообразные жидкости. Используют их и как подробности металлоконструкций.

В быту, они, в большинстве случаев, употребляются для водоснабжения и отопления. Наряду с этим маркировка металлических труб посоветует их назначение.

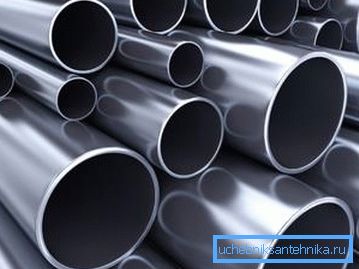

Чтобы успешно использовать эту продукцию, надо изучить ее классы и типы.

Деление изделий

Существует шесть классов обрисовываемой продукции по следующим свойствам:

  • разновидность материала, его однородность;
  • способ производства;
  • форма поперечного профиля;
  • назначение.

Класс Назначение
I Газопроводы, транспортировка неактивных жидкостей, сыпучих веществ и газов, строительство опор и кабельных сетей
II Магистральные системы для нефти, газа, топлива и воды
III Очень прочные изделия для сетей с давлением и высокой температурой
IV Обсадные и бурильные трубы
V Буровые башни, мачты и мостовые краны
VI Наиболее прочные изделия используются, как цилиндры поршней, насосов, кольца подшипников, элементы емкостей с большим уровнем давления

Виды металлических труб по ГоСТу

  1. Номенклатура металлических труб по ГоСТам №3262 и №10705/80 предназначена для монтирования водо-, газопроводов, бытовых и промышленных отопительных систем, создания каркасов металлоконструкций.
  2. Аналоги по ГоСТу №20295/85 помогают для обустройства магистральных трубопроводов для газа, нефти, котлованов и укрепления грунта.

Марки стали

Не считая конкретного ГоСТа, при выборе изделий направляться принимать к сведенью и марку стали, из которой произведена продукция.

Это возможно:

  • Ст-1;
  • Ст-2;
  • Ст-3;
  • Ст-4;
  • Ст-5;
  • Ст-6;
  • Ст-7.

Обеспечиваемые качества стали делятся на 3 категории:

  • Литера А свидетельствует механические качества материала;
  • Буква Б – его состав;
  • Литера В показывает на взаимоотношение механических компонентов изделия с его химическими изюминками.

Марка А постоянно соответствует вышеперечисленным разновидностям стали. Инструкция подмечает, в случае если продукт выполнен из так называемой «кипящей» стали, он дополнительно индексируется буквами КП, в случае если из «полуспокойного» аналога - ПС. В то время, когда подобная маркировка отсутствует – металл принадлежит к «спокойному» типу.

Разновидности продукции по методу и размерам изготовления

Типоразмеры металлических труб по их диаметру:

  • аналоги капиллярные – 0,3/4.8 мм;
  • изделия малого диаметра – 5/102 мм;
  • продукция со средним сечением – 102/426 мм;
  • трубы громадного диаметра имеют его более 426 мм.

толщина стенок и Форма сечения

Характеристики изделий по толщине стенки.

По толщине стенок трубы делятся на:

  • очень тонкостенные;
  • тонкостенные;
  • обычные;
  • толстостенные;
  • очень толстостенные.

Узкие аналоги имеют толщину 1 мм, самые толстые изделия – 19 мм.

Обратите внимание! Такая толщина стены металлической трубы по ГоСТу помой-му и маленькая. Но подобные аналоги способны выдержать внутренние и внешние нагрузки в 20/50 тысячь киллограм.

Существует два класса точности обработки изделий.

  1. У продуктов первого класса обрезаются торцы и удаляются заусенцы.
  2. Второй класс лишь режется.
На фото ассортимент профильных труб.

Форма профиля сечения у металлических изделий делится на две категории.

  1. Фасонные (профильные) трубы являются элементами металлоконструкций. Они смогут быть прямоугольными, квадратными, круглыми, ромбовидными, ребристыми, сегментными, каплевидными, трех-, шести-, восьмигранными и т.д.
  2. Круглые аналоги предназначены для транспортирования разных веществ.

      Метод производства

По способу производства железные трубы делятся на 2 типа.

  1. Произведенные при помощи разных способов сварки: газо-электросварки; печной (встык); электросварки посредством сопротивления.
  2. При бесшовном методе производятся прессованные или катаные (деформированные) в тёплом и холодном виде аналоги.

Характеристики, воздействующие на потребительские качества труб

  1. Внутренняя шероховатость металлических труб ведет к нарастанию на их стенках отложений и продуктов коррозии. Это понижает их пропускную свойство.

Коэффициент шероховатости металлических труб возможно различным. Он зависит от способа их состояния и производства. Ниже таблица, касающаяся данного вопроса.

Труба/состояние Шероховатость, в мм Шероховатость, в дюймах
Новая цельнотянутая 0/,02/0/,1 0,0008/0,004
Новая прямошовная электросварная 0,05/0,1 0,002/0,004
Новая оцинкованная 0,15 0,006
Очищенная б/у 0,15/0,2 0,006/0,008
Мало старая 0,1/0,4 0,004/0,016
Весьма старая 0,4/3 0,016/0,12
Мало отложений 1/1,5 0,04/0,06
Большое количество отложений 1,5/4 0,06/0,16
Покрытая битумной мастикой 0,05 0,002
  1. При монтаже своими руками сетей из стали направляться учитывать изменение трубной длины, благодаря теплового расширения из-за перепадов температур. Коэффициент линейного удлинения стали равен 0.0120 мм/м•К. Следовательно, труба из нее расширится при смене температуры на 50° на 6 мм.

Обратите  внимание! Линейное удлинение железных изделий в 20 раз меньше, чем у пластиковых аналогов. Такое низкое значение параметра есть их ответственным преимуществом.

  1. Коэффициент теплопроводности металлической трубы высок – 74 Вт/м•К. Данное свойство идеально для горячего водопровода и отопительных сетей. Для холодного водоснабжения это не хорошо, т.к. трубы начинают «потеть», намокать и ржаветь.
Сварные аналоги менее прочны, чем цельные.
  1. При одной и той же толщине стены, бесшовные изделия прочнее сварных аналогов, потому как стык есть не сильный участком.
  2. От величины внутреннего диаметра продукции зависит их пропускная свойство.
  3. Толщина стены влияет на ее стойкость и прочность трубы к большому давлению.
  4. Внешнее покрытие кроме этого играется ключевую роль. В случае если тёмная металлическая труба покрыта оцинковкой, она практически не ржавеет. Цена хромированных аналогов высока, но они кроме повышенной стойкости к коррозии, еще и снаружи весьма эстетичны.

Вывод

Если вы станете прекрасно разбираться в классификации и маркировке труб из стали, то легко сможете купить как раз ту их разновидность, которая нужна.

Видео в данной статье продолжит ее тему.
