Канализационные трубы – тонкости и сфера применения

Канализационные трубы по праву считаются базой любой сточной системы. От их качества зависит надежность и работоспособность конструкции. В этом случае не столь принципиально важно, что обустраивается — сток для частного дома своими руками, муниципальных многоэтажных строений либо ливневая канализация, в любом случае без трубопровода не обойтись.

В данной статье мы поведаем об основных моментах монтажа сточной системы и упомянем о нестандартном применении этого вида труб.

Фото гладкостенных труб для внешней канализации.

Распространенные виды конструкций

В наш стремительный век наука не следует на месте и производство канализационных труб в этом случае не есть исключением.

Наровне с в далеком прошлом известной классикой на рынке неизменно появляются новые отличные материалы, и по сей день мы давайте разберемся в ассортименте распространенных на рынке изделий.

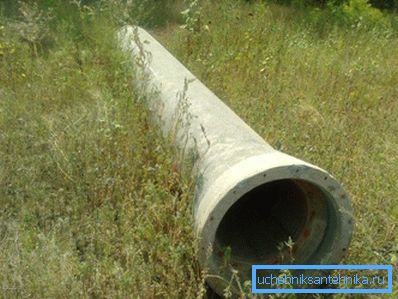

Железобетонная конструкция для канализационного коллектора.
  • Массивные железобетонные коллекторы употребляются для отвода промышленных и муниципальных стоков уже более 50 лет. Тут преобладают изделия громадного диаметра, каковые в далеком прошлом доказали свою надежность и долговечность. Но наровне с этим имеется и значительные минусы.

Так для укладки железобетонных конструкций, непременно, пригодится тяжелая строительная техника. Плюс смонтировать такую разводку невозможно без глубоких инженерных знаний и большого профессионализма.

  • В далеком прошлом узнаваемый чугун уже морально изжил себя. Несомненно материал долговечный и надежный, но чугун относится к тёмным металлам и он подвержен коррозии. Укладка этих линий кроме этого требует участия грузоподъемного оборудования, поскольку чугун имеет внушительный вес, добавьте к этому еще солидную нагрузку на несущие конструкции и невозможность применения для внешней разводки. Такие линии еще эксплуатируются, но неспешно их меняют.
Толстостенный асбоцемент.
  • Асбоцементные конструкции значительно легче железобетонных. Состав из хризотилцемента, со особыми полимерными добавками, снабжает большой срок работы. Но материал хрупкий, плюс прокладываться конструкции смогут лишь по прямой линии. Инструкция допускает применение фибробетона во внешней разводке, но лишь для толстостенных изделий с диаметром более 200 мм.
  • Полимерные канализационные трубы, сейчас, являются самым востребованным материалом при обустройстве сточной системы. Но и тут не все так просто. Так, к примеру изделия из поливинилхлорида либо ПВХ, всецело подходят для внутренней разводки.

Они смогут выдерживать температуру до 70?С и стойко переносят бытовую химию. Но при монтаже в открытый грунт требуют дополнительной защиты от механических перегрузок, плюс опасаются агрессивных кислот.

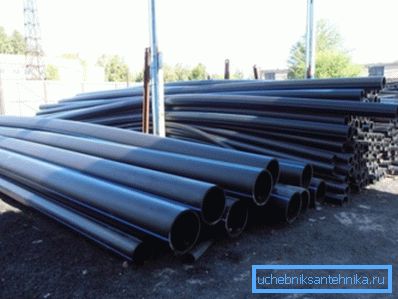

Изделия из полиэтилена.
  • Цена полиэтиленовых изделий, непременно, радует материал эластичный и химически стойкий. Но он не может выдерживать температуру выше 40?С, по данной причине его, в основном применяют для дачного варианта либо для ливневки.
  • Конструкции из полипропилена, сейчас, считаются самыми надежными, практичными и долговечными среди полимерных систем. Они смогут быть как гладкостенные, так и многослойные гофрированные. Данный материал может выдержать фактически любую химию. В случае если сказать о температурной устойчивости, то предел образовывает порядка 100?С, что достаточно как для промышленных, так и для бытовых коммуникаций.

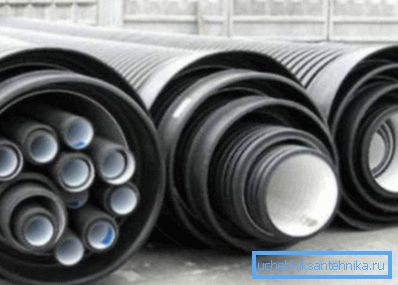

Многослойные гофрированные системы.

Кое-какие моменты монтажа

Качественный монтаж системы зависит от многих факторов, исходя из этого подход должен быть комплексным. Если вы хотите смонтировать слив так, дабы вас благодарили потомки, то направляться учесть все мелочи.

Колено из чугуна.

Выбор диаметра

Диаметр канализационных труб подбирается в зависимости от проектного объема и характера стоков. Главным законом тут считается постепенное повышение сечения коммуникаций, начиная от бытового сантехнического прибора и заканчивая наружным коллектором. В случае если в любой точке линии смонтировать трубу меньшего диаметра, то в этом месте громадна возможность систематических засоров.

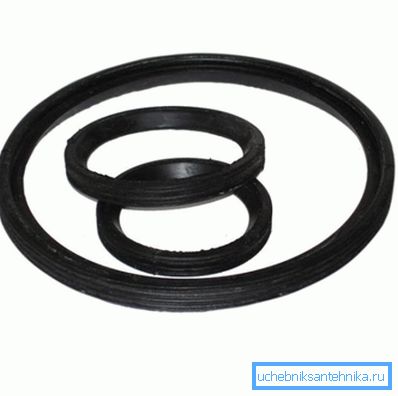

Резиновые уплотнители.

Естественно существуют формулы для точного расчета сечения сливных конструкций, но они употребляются больше для масштабных проектов в строительных организациях и проектных университетах. На бытовом уровне и в частном постройке все значительно несложнее.

Мастера, занимающиеся монтажом конструкций предназначенных для выведения бытовых стоков, традиционно для внутренней разводки по квартире либо дому применяют сечение 50 мм. Этого в полной мере хватает для обеспечения свободного вывода жидкостей. В некоторых случаях, при громадном количестве точек слива сосредоточенных  на одном этаже, пара точек может сводиться в единую трубу сечением 70 – 75 мм.

Что же касается стояков, то в зданиях высотой не более 5 этажей традиционно употребляется диаметр канализационных туб в 100 – 110 мм. В горизонтальной разводке, исключением есть лишь слив из унитаза, он делается не меньше 100 мм и не должен быть больше сечение стояка. Наряду с этим большая протяженность канализационной трубы от унитаза до стояка 1м.

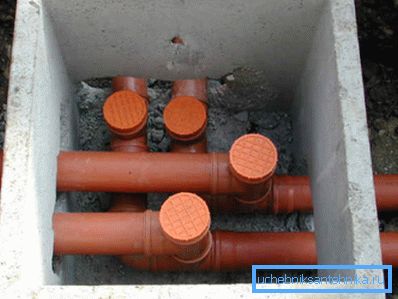

Канализационный колодец.

Принципиально важно: время от времени появляется вопрос, необходимо ли увеличивать сечение стояка, в случае если в санузле имеется биде. Эксперты уверены в том, что это лишнее, возможность одновременного слива фактически равна нулю. Помимо этого, в случае если 100 мм хватает для вывода стоков пятиэтажного дома, то для биде место найдется.

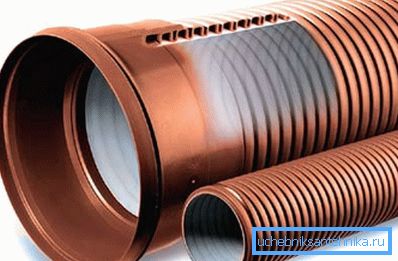

ПВХ для канализации.

Вентиляционная система

Вентканалы из канализационных труб в доме, являются непременным условием обычного функционирования всей системы. Для обеспечения вентиляции обустраивается отдельная фановая труба. Форма, протяженность и угол наклона данной конструкции не играются громадной роли, в этом случае принципиально важно обеспечить надёжный контакт закрытой системы с окружающей средой.

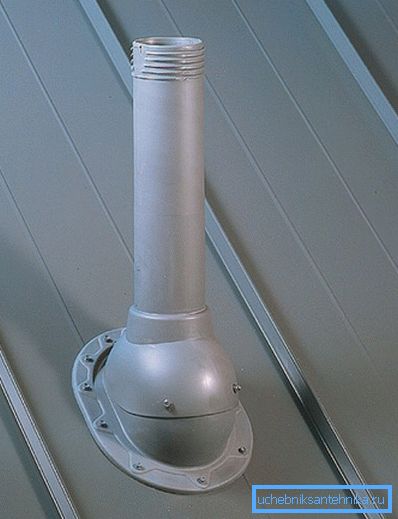

Фановый вывод.

Дело в том, что при громадном объеме в один момент сбрасываемой жидкости либо громадной высоте стояков, в системе может образовываться вакуум. Это не столько опасно, сколько не очень приятно.

Разряженная атмосфера в системе возможно компенсирована за счет гидрозатворов. Иными словами, из унитазов и сифонов возможно высосана вода. Случалось, что из стиральных и посудомоечных автомобилей вытягивало воду.

Дабы компенсировать данный вакуум, монтируется вентиляция из канализационных труб. Другими словами система обустраивается фановым выходом, через который осуществляется воздухообмен.

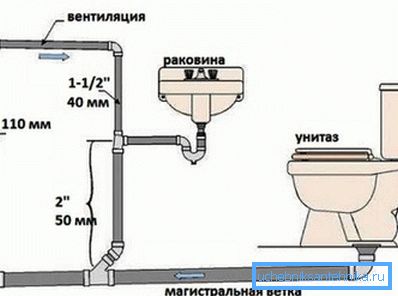

Схема разводки в туалете.

Принципиально важно: вентиляционную фановую систему возможно не монтировать лишь в одноэтажных строениях, количество стоков, в которых не превышает диаметра выводящей внешней трубы. Это обычный личный дом с одним санузлом, ванной, стиральной машинкой и несколькими раковинами.

Угол наклона

Фактически все подобные системы относятся к самотечным, исходя из этого принципиально важно, под каким углом монтируются канализационные трубы. В зависимости от диаметра конструкции минимальное значение может колебаться в пределах 10 – 40 мм, на 1 погонный метр системы. Мы воображаем для вас таблицу средних значений при монтаже сливных конструкций.

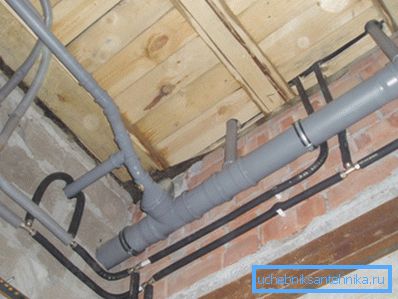

Разводка канализации.
Сантехническая точка Величина наклона на 1 п/м Расстояние от гидрозатвора до слива без вентклапана в см. Сечение трубы
Ванна 30 мм От 100 до 130 40 мм
Душевая кабина 48 мм От 150 до 170 40 мм
Унитаз 20 мм До 1м 100 мм
Раковина 12 мм До 80 40 мм
Биде 20 мм От 70 до 100 30 — 40 мм
Кухонная мойка 36 мм От 130 до 150 30 — 40 мм
Комбинация ванны, мойки и душа 48 мм От 170 до 230 50 мм
Центральный слив (стояк) 100 мм
Отводы от центрального стояка 65 — 75 мм

Нестандартное применение изделий

Пластиковые трубы всегда были эргономичным материалом для обустройства различного рода приспособлений не связанных напрямую с профильным назначением труб.

Наш предприимчивый народ довольно часто вставляет эти конструкции в самые неожиданные места.

Схема гидропонной установки из трубы.
  • Фаворитом тут, непременно, есть вентиляция из канализационных труб. Гладкостенные канализационные системы выглядят намного лучше, чем стандартные железные вентиляционные короба. Монтаж таковой разводки делается стремительнее, плюс сама система получается бесшумной, прочной и долговечной.
  • Заядлые дачники знают, что гидропонная установка из канализационных труб, сделанная своими руками, по своей эффективности может быть больше большая часть серийных заводских вариантов, наряду с этим цена у нее будет мизерной.
  • В самодельных акустических системах (сабвуферах) для машин часто используется фазоинвертор из канализационной трубы, потому, что с его помощью легко подобрать требуемое звучание низких частот.
  • Бытовой пылесос не рекомендован для мелкодисперсных, порошковых материалов типа цемента, тут может понадобиться циклон из канализационных труб. На видео в данной статье продемонстрирована работа для того чтобы устройства.

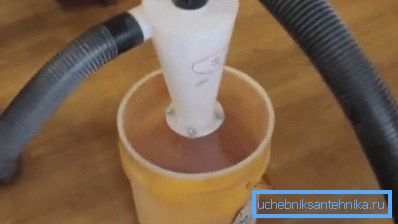

Циклон из трубы.

Кроме этого на видео в данной статье вы имеете возможность отыскать более все данные по теме.

Вывод

Как видите, канализационные трубы являются эргономичными и практичными конструкциями. При грамотном монтаже, они будут помогать десятки лет. Плюс не считая их прямого назначения трубы возможно применять в самых различных местах.

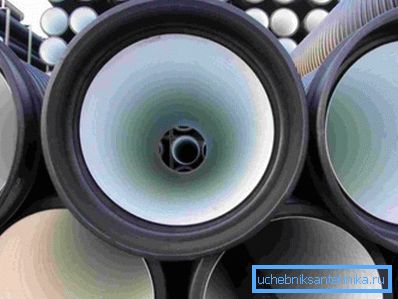

Полимерные трубы для канализационных коллекторов.
