Какие конкретно лучше применять дымовые трубы при постройке

На протяжении каминов и постройки печей, и при монтаже автономной системы отопления для частного жилого дома, у большинства обладателей жилья появляется вопрос выбора наиболее подходящего проекта для изготовления печных дымовых каналов и труб. Как мы знаем, промышленные дымовые трубы значительно чаще являются самонесущее сооружение, изготавливаемое по отдельному техническому проекту и имеющее собственную технологическую инфраструктуру.

Одновременно с этим, для надёжного и рентабельного отведения отработанных газов из автономной системы отопления частного жилого дома, наиболее целесообразно применять встроенные дымовые каналы либо фасадные газоотводящие трубы, спроектированные в соответствии с нормами противопожарной безопасности.

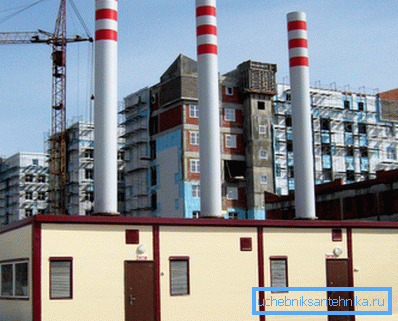

Самонесущие трубы автономной газовой котельной.

Краткий обзор разных видов дымоходов

Чтобы дать развернутый ответ на все интересующие вопросы данной тематики, в представленной статье будут обрисованы главные нюансы, касающиеся грамотного выбора материала для изготовления дымоходов.

Помимо этого, читателю будет предложена детальная инструкция, в которой рассмотрены главные технологические моменты, касающиеся размещения системы и правильной установки отведения отработанных газов на кровле либо фасаде здания.

На рисунке показано световое ограждение дымовых труб промышленного предприятия.

газодинамика и Физика дымоотвода

Чтобы разобраться во установки дымоходов и всех особенностях проектирования, в первую очередь необходимо осознавать, какие конкретно физические процессы происходят в системе отведения дыма на протяжении работы бытовых отопительных устройств.

  1. Обычная естественная тяга дымовой трубы, нужная для действенной работы всех печей, котлов домашних и отопления каминов, появляется за счет отличия давления воздуха между входным отверстием поддувала отопительного прибора и выходным отверстием наружного дымохода. В следствии отличия давления, в трубе образуется разрежение воздуха, которое содействует удалению продуктов сгорания горючего из топки в окружающую атмосферу.
  2. Обратная тяга, в большинстве случаев, не редкость краткосрочным, но весьма страшным и вредным явлением, которое значительно чаще появляется при неграмотном проектировании системы дымоотвода либо неправильном размещении выходного отверстия относительно кровли здания.

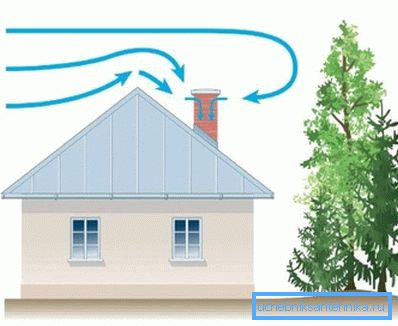

Схема подпорного движения воздуха над кровлей частного дома, которое приводит к возникновению обратной тяги.
  1. Большой перепад температур появляется за счет постепенного остывания разогретых газов в дымовом канале, по мере удаления от топки приближения и отопительного прибора к выходному отверстию. Данный момент особенно принципиально важно учитывать в системах отопления с громадной длиной дымового канала.
  2. Повышенная влажность воздуха, в особенности в верхних участках дымохода, появляется за счет конденсации водяных паров, содержащихся в отработанных газах, по мере их остывания при прохождении по каналам и трубам.
  3. В следствии сотрудничества летучих продуктов сгорания горючего с водяным конденсатом, происходит образование кислот, щелочей и других агрессивных соединений, каковые со временем смогут привести к постепенному разрушению стенок дымового канала.

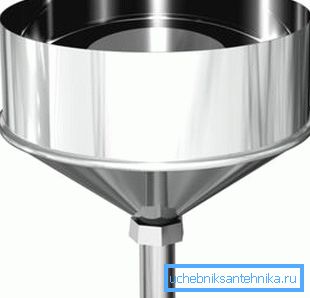

На фото показана заглушка с патрубком для слива конденсата.

Совет! Дабы снизить перепад температур, и тем самым свести к минимуму образование конденсата, необходимо делать тщательное утепление дымового канала на всем его протяжении, при помощи огнестойких теплоизоляционных материалов.

Выбор материала

При выборе материала для изготовления дымовых труб необходимо учитывать то, что он обязан владеть большой механической прочностью и хорошей несущей свойством, дабы противостоять весовой и ветровой нагрузкам. Помимо этого он должен быть устойчив к действию воды, кислот, щелочей и других агрессивных сред, и не разрушаться под действием низкой и большой температуры.

На данный момент серийное производство дымовых труб значительно чаще предлагает продукцию из следующих видов материалов:

  1. Кирпичная кладка из полнотелого либо пустотелого кирпича, и монолитные конструкции из армированного бетона легких и тяжелых марок.

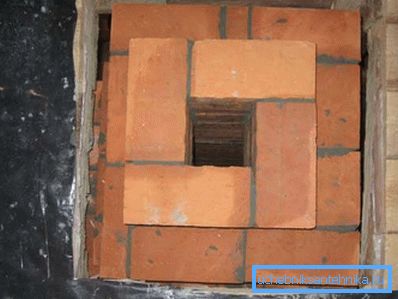

Кладка дымового канала из полнотелого кирпича.
  1. Керамическая труба из очищенной от посторонних примесей, обожженной глины, покрытая изнутри и снаружи слоем огнезащитной кислотостойкой глазури.
  2. Утепленная железная дымовая труба из полированной нержавеющей стали, складывающаяся из двух слоев металла, между которыми прокладывается огнеупорный теплоизоляционный материал.

Все конструктивные элементы дымового канала соединяются между собой при помощи печного цементного раствора либо особой огнеупорной и кислотостойкой мастики, которая по окончании подсыхания остается пластичной, благодаря чему не разрушается под действием перепадов температуры.

Конструктивные элементы утепленного дымохода из нержавеющей стали.

высота и Форма дымовых труб

При строительстве и проектировании дымоходов своими руками, направляться не забывать, что газодинамические характеристики вытяжной трубы сильно зависят от размеров, перепада и формы высот всей отопительной системы, исходя из этого для ее обычного функционирования необходимо выполнять следующие условия:

  1. Мельчайшее сопротивление перемещению восходящего потока воздуха появляется в трубе круглого сечения, потому, что такая форма в наилучшей степени содействует прямолинейному ламинарному перемещению газов без образования турбулентных завихрений.
  2. При необходимости изготовления трубы прямоугольного сечения, соотношение длины сторон должно быть 1:1,5, наряду с этим внутренние углы рекомендуется по возможности максимально закруглить при помощи цементного раствора.
  3. Площадь поперечного сечения должна быть равна не меньше 10 см?, наряду с этим диаметр круглой трубы должен быть не меньше 150 мм для печей и 180 мм для каминов.
  4. Уровень качества естественной тяги в печи сильно зависит от перепада высот, исходя из этого дымовая труба в частном доме должна иметь высоту не менее четырех метров для одной печи, и не менее пяти метров для двух печей.

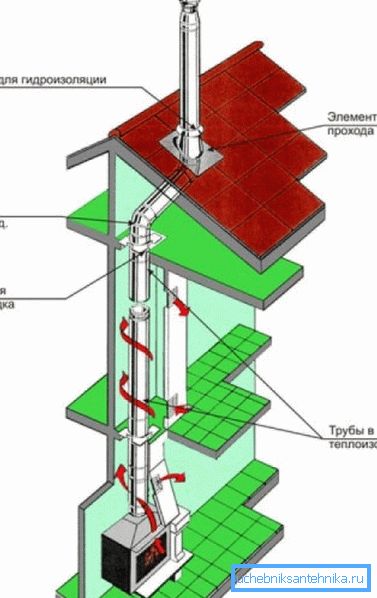

Схема простейшего камина в частном жилом доме.

Совет! Дабы обеспечить хорошую тягу и свести к минимуму образование сажи в трубе, для изготовления дымовых каналов направляться применять материалы с ровной, а оптимальнее зеркальной внутренней поверхностью. Благодаря этим качествам, наиболее востребованным материалом, являются дымоходы из нержавеющей стали, и не смотря на то, что их цена находится на высокой отметке, на данный момент они стали широко распространены в личном жилищном постройке.

Выбор месторасположения

Уровень качества работы печной отопительной системы, не считая всего другого, кроме этого зависит от грамотного размещения дымовых каналов в и снаружи здания, и от верного выбора точки их выхода на поверхность кровли.

Дабы избежать происхождения обратной тяги, снизить к минимуму возможность образования конденсата и не допустить разрушения конструкции под действием внешних факторов, нужно выполнять несложные правила безопасности для дымовых труб, каковые заключаются в следующем:

  1. Пара дымоходов в одном здании необходимо объединить в одну группу и закрыть неспециализированным защитным кожухом из теплоизоляционного материала. Так, находясь в общей утепленной оболочке, любая из них будет подогревать остальные, отдавая им часть своего тепла.
  2. Наружная поверхность утепленной трубы обязана размешаться не ближе 100 мм от древесных конструкций здания, наряду с этим между ними должна быть установлена прокладку из негорючего теплоизоляционного материала, к примеру минеральной ваты либо асбеста.

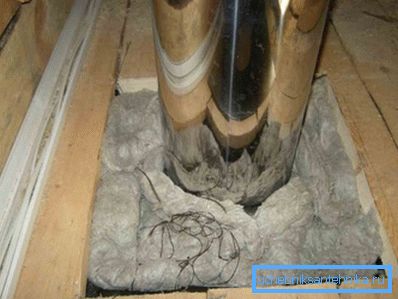

Проход трубы через межэтажное перекрытие.
  1. Раздельно стоящие самонесущие фермовые дымовые трубы необходимо устанавливать так, дабы не создавалось подпорное давление воздуха со стороны ближайших зданий, с учетом преобладающего направления ветра для данного региона
  2. Выходное отверстие дымового канала должно размешаться как возможно ближе к коньку кровли. Наряду с этим понижается отдача тепла от трубы в атмосферу, и обеспечивается свободная циркуляция потоков воздуха, нужная для естественной тяги.
  3. На кровле из огнестойких материалов (шифер, металлочерепица) выходное отверстие должно быть выше конька крыши не меньше чем на 500 мм, а на кровле из рубероида либо гибкой черепицы это расстояние должно быть не меньше 800 мм.

Наглядное представление о верном размещении выходного отверстия трубы возможно взять, взглянуть на рисунок, представленный ниже.

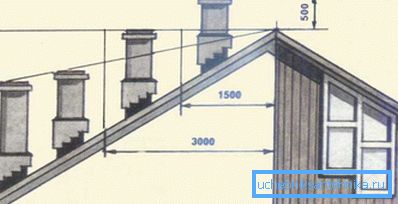

Оптимальное расположение выходного отверстия относительно конька крыши.

правила и Строительные нормы противопожарной безопасности

строительство и Проектирование газоотводных каналов для бытовых декоративных каминов и отопительных приборов должно выполняться в строгом соответствии с правилами противопожарной безопасности, и правилами и строительными нормами.

  1. Любая дымовая труба должна быть установлена на собственном фундаменте либо иметь отдельное крепление при помощи особых кронштейнов к несущим конструкциям здания.
  2. Запрещается применять трубы в качестве несущих опор для крепления других монтажа и конструктивных элементов здания инженерных коммуникаций.

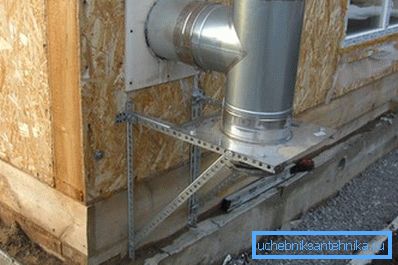

Несущий кронштейн для монтажа утепленной трубы из нержавеющей стали.
  1. Несущие металлоконструкции дымовых труб, расположенных на фасаде здания должны быть надежно закреплены к стенке при помощи разжимных анкерных болтов с применением пружинной шайбы Гровера и контргайки.
  2. Запрещается применять трубу на крыше здания для крепления и привязывания грузов страховочной обвязки при проведении кровельных работ.
  3. Сопряжение конструкции трубы с кровей здания должно быть оборудовано фартуком из листового оцинкованного железа для защиты от попадания дождя и других осадков .
  4. При размещении здания на территории воздушных подходов аэропортов, вертодромов либо аэроклубов, в обязательном порядке выполняется светоограждение дымовых труб при помощи топовых сигнальных огней, в соответствии с "Наставлениями по аэродромной работе в гражданской авиации" (НАС ГА-86).

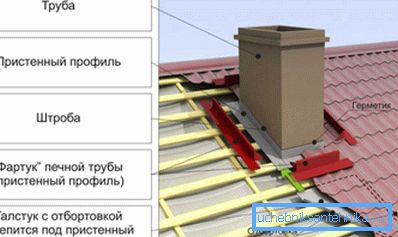

Схема установки фартука для защиты подкровельного пространства от попадания влаги.

Совет! При монтаже печной системы отопления в древесных зданиях, в обязательном порядке необходимо устанавливать пламеотсекатели и искрогасители на дымовые трубы , дабы избежать возгорания древесины от случайно вылетевших из трубы продуктов сгорания горючего.

Заключение

По окончании прочтения данной статьи возможно заключить , что независимая установка дымохода в системе отопления жилого дома есть весьма важным мероприятием, исходя из этого перед исполнением данной работы рекомендуется детально изучить правила противопожарной безопасности, СНиП на дымовые трубы, и другую нормативно-техническую документацию.

Кроме этого для получения дополнительной информации возможно взглянуть видео в данной статье либо почитать похожие материалы на нашем сайте. Немецкий язык
