Как вывести трубу через стенке

Как мы знаем, что надёжность работы любого отопительного устройства в частном доме во многом определяется тем, как грамотно смонтирована система отвода газов в нём. В соответствии с действующим СНиП, формирование дымового канала в строящемся доме осуществляется в один момент с возведением его основных конструкций. Но при монтаже системы отвода газов в уже выстроенном здании вам нужно будет прокладывать дымоходный канал конкретно через его стенки.

Вот из-за чего перед проведением рабочих операций, связанных с обустройством дымового канала в готовом строении, направляться пристально ознакомиться с тем, как вывести трубу через стенке дома. Решению этого серьёзного вопроса и посвящена наша статья, в которой мы попытаемся по возможности детально поведать об изюминках реализации соответствующих процедур.

В первую очередь, направляться обратить внимание на то значение, которое придаётся каналам отвода продуктов сгорания из современных отопительных систем.

Совет! Потребность в надёжном канале вывода отходов сгорания разъясняется не только необходимостью создания условий для действенной работы отопительной системы, вместе с тем и заботой о здоровье живущих в доме людей.

Особенности конструкции

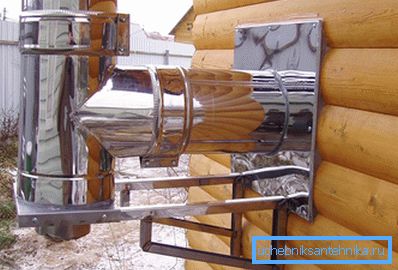

Особенности конструкции

При монтаже системы отвода дыма, прокладываемого через стенке дома, должны соблюдаться следующие условия:

  1. В первую очередь, неизменно необходимо не забывать о том, что автострада прокладки дымоходного канала обязана проходить на достаточном удалении от других бытовых коммуникаций.
  2. Вблизи от места прокладки через стенке в дымоотводном канале не должно быть острых углов, являющихся обстоятельством образования так называемых «завихрений» потока. Нежелательным результатом аналогичного явления может стать стремительное замусоривание дымохода сажей.
  3. В местах прохода трубы через стенке последняя должна быть надёжно защищена при помощи особого кожуха либо же как следует заштукатурена. Последний метод защиты предполагает применение теплоизоляционного материала того либо иного вида.
  4. Кронштейны крепления дымохода на обеих гранях стенки должны монтироваться с шагом не более 60 мм.

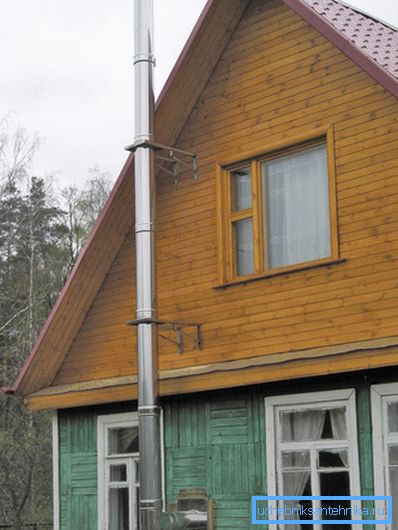

Вывод сквозь стену

В том случае, если вы учтёте все приведённые выше требования, у вас не должно появиться неприятностей с соблюдением строительных норм, регламентирующих работы этого класса, и с надёжностью функционирования всей системы в целом.

Порядок монтажа

Порядок монтажа

Монтаж дымоотводного канала, осуществляемый по направлению от отопительного устройства в сторону выпускной трубы, начинается с разметки автострады его внутренней прокладки, и с выбора точки вывода за границы помещения. По данной разметке в стенке готовится отверстие нужного диаметра, соответствующее габаритам монтируемого патрубка.

Совет! В том случае, если появляется необходимость в утеплении прокладываемого через стенке трубопровода, отверстие направляться делать с маленьким запасом.

Проложенный до стенки патрубок надёжно фиксируется на ней посредством особых кронштейнов, по окончании чего заводится в проходное отверстие и обкладывается выбранным вами утеплительным материалом (фольгированной минеральной ватой, к примеру). При вертикальной прокладке внутреннего канала дымохода часто появляется потребность в резком трансформации направления прокладки (под углом 90 градусов). В аналогичной ситуации вам потребуется особый тройник с очистным стаканом, устанавливаемый на некотором удалении от стенки и снабжающий доступ к ревизии канала (с целью его очистки от скопившейся сажи).

Работа по выводу

По окончании вывода трубы через стенке она наращивается на длину, достаточную для образования оголовка, возвышающегося над кровлей. Для резкого трансформации направления наружной прокладки употребляется ещё один тройник, играющий роль переходного элемента.

Наружный пролёт выводящей трубы фиксируется на стенной поверхности при помощи особых креплений, расположенных через каждые два-три метра.

Совет! Проводка дымохода через стенке бревенчатого строения предполагает обязательную изоляцию участка трубы негорючим материалом, в качестве которого значительно чаще употребляются асбест либо кирпич.

Ясно, что данное условие связано с обязательностью соблюдения требований техники безопасности в части пожарозащищённости объекта. Иначе, надёжная изоляция дымового канала разрешит вам заметно продолжить сроки работы всей газоотводящей системы в целом.

Проводка дымоходного канала через стенке деревянного строения производится посредством особых коленчатых трубных конструкций, оснащённых так называемыми «шиберами», применяемыми в качестве элементов регулировки тяги в трубе. Для крепления дымохода к стенке употребляются железные кронштейны, монтируемые через равные промежутки, не превышающие по своей длине 1 метра.

Рекомендации

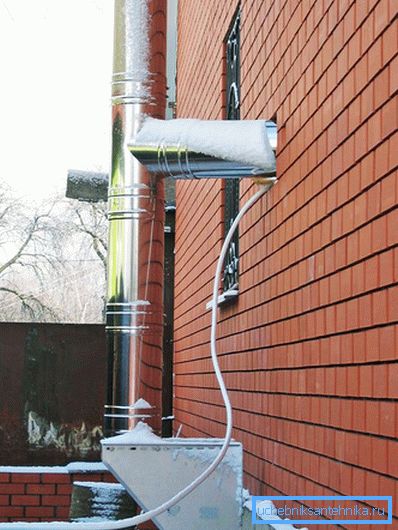

Советы профессионалов

Гарантией качественного исполнения монтажных работ может стать принятие во внимание мнения экспертов с учётом следующих их рекомендаций:

  1. Перед тем как приступать к монтажу системы отведения продуктов горения, нужно определиться с мощностью отопительного оборудования и выбрать соответствующий этому показателю диаметр дымохода.
  2. Выбор неспециализированной длины дымового канала (а также и точки его вывода через стенке) должен производиться с учётом получения оптимального уровня тяги, без которой нереально действенное функционирование смонтированного оборудования.
  3. Наряду с этим направляться знать о том, что при завышенном уровне тяги работа оборудования теряет свою эффективность, потому, что в этом случае с замечательным потоком газов из дома будет выводиться и тепло.

Чтобы не было аналогичных утрат эксперты рекомендуют делать все работы в полном соответствии со существующими нормативами. Помимо этого, при подключении дымохода к отопительному оборудованию должны употребляться стандартные переходные элементы (колена либо тройники).

Кронштейн для дымохода

Всем тем, кто монтирует систему отвода продуктов сгорания в уже отстроенном доме, направляться не забывать о том, что подобный проект возможно реализован двумя разными методами:

  • В первом случае употребляется особенный телескопический узел, снабжающий герметичность проводки дымохода через стенке, в который дополнительно вводятся трубы большего диаметра с установленными по их краям защитными пластинами.
  • В соответствии с второму методу пространство между дымоходом и стеной герметизируется минеральной ватой, применяемой в один момент в качестве утеплителя.
Проводка дымохода

Способ проводки дымохода через стенке считается самым естественным и относительно недорогим методом его обустройства в всецело отстроенном доме. Он избавляет исполнителя от дополнительных сложностей, связанных с необходимостью подготовки автострады, которая в другом случае обязана будет проходить через кровлю и межэтажные перекрытия. Помимо этого, применение этого приёма разрешит вам заметно сократить сроки проведения всего комплекса монтажных работ.
