Как верно использовать раструбное соединение труб

В случае если обратите внимание на трубы в вашей квартире, большинство из них будет иметь раструб, это относится и железных, и пластиковых изделий. Они употребляются для напорного и безнапорного трубопровода.

Не смотря на то, что их ассортимент разнообразен, объединяет их как раз монтажное расширение, именуемое раструбом, которое позволяет создать одним перемещением прочное соединение.

Соединение с помощью раструба

Типы труб с раструбом

Монтажное утолщение видится у таких изделий:

ПВХ
  1. Используется следующая арматура:
  • под уплотнительное кольцо - OO63-315 мм;
  • под клеевое соединение – OO10-160 мм.
  1. Подобная продукция обязана соответствовать ГОСТу 51613-2000.
  2. В безнапорных сетях применяют трубы под резиновое уплотнительное кольцо.
  3. Клеевой раструб возможно использовать и в напорных трубопроводах.
Чугунных
  1. Употребляется арматура:
  • соответствующая ГОСТ 6942.0-80 и OO50-150 мм;
  • нормированная ГОСТ 9583-75 и OO65-1000 мм (для трубопроводов напорного типа).
  1. Раструбные трубы смогут использоваться не только при монтаже канализационных трубопроводов.
Керамических Канализационная арматура диаметром 150-600 мм. Имеет ребристую внутреннюю поверхность монтажного утолщения и такое же плечико раструба. Соответствует ГОСТу 286-82.
Бетонных
  1. Используются для напорной транспортировки жидкостей (при давлении рабочей среды не выше 2 МПа).
  2. Диаметр трубопровода – 500-1600 мм.
  3. Соответствуют ГОСТ 12586.0-83.
  4. Производятся из бетона типа В40.
  5. Температура прокачиваемой среды – до 40?С.
Металлических
  1. Обсадная труба с раструбом.
  2. Диаметр арматуры – 127-194 мм, соответствуют ГОСТ 632-80.
  3. Серия ТБО используется для газовых и нефтяных скважин.
Раструб канализационной трубы из чугуна

Из для того чтобы ассортимента видно, что трубы с раструбом встретить возможно где угодно, исходя из этого способы их герметизации не смогут быть однообразными.

Виды монтажа

Ниже будут даны подробные описания довольно часто видящихся вариантов. Вы определите про их особенности и практику применения.

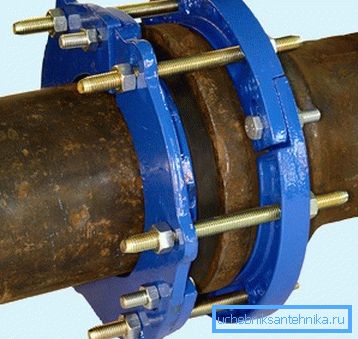

Доуплотнитель раструбного соединения чугунных труб для быстрого устранения аварийных ситуаций

Используем клей

Данное соединение производится следующим образом – конец одной трубы помещают в раструб другой, совмещение производится по коническим поверхностям. надёжность и Герметичность узла зависит от клея, что считается главным недочётом метода (см.кроме этого статью "Раструб канализационной трубы – изюминки соединения").

Из-за влияния и долговременного воздействия растягивающих сил при проходе рабочей среды по трубопроводу происходит ослабление адгезионной устойчивости данного слоя.

В ходе монтажа кроме этого требуется применение стяжного устройства, что есть еще одной изюминкой способа. Благодаря нему удается создать нужное давление на клеевой слой, помогая в фиксации узла , пока клеевой состав не достигнет твёрдости и необходимой прочности.

Вследствие этого показатель производительности труда при монтаже быстро падает.

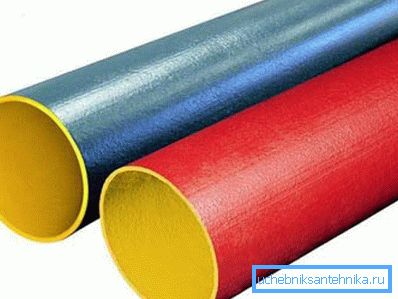

Безраструбные чугунные трубы для канализационных систем

Используем стопорное кольцо

Надежность в этом случае происходит за счет того, что раструбная канализационная труба совмещается с ровным  концом трубы. Последний необходимо с упрочнением засунуть в раструб и зафиксировать его стопорным кольцом, которое прижмется накидной гайкой к раструбу.

Благодаря осевому сжатию на конические поверхности удается прочно закрепить ровный конец трубопровода с раструбом.

Рассмотрим недочёты:

  • сложность при монтаже;
  • недостаточная прочность в том случае, если начнут функционировать внутреннее давление и продольные силы рабочей среды;
  • кольцо имеет сложную конфигурацию, что кроме этого не додаёт легкости при его установке.

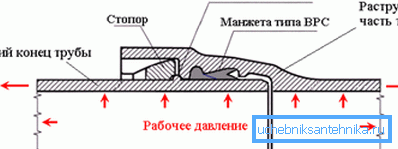

На фото - стопорное кольцо

Заделка цементом

Для герметичного соединения между внутренней поверхностью раструба и засунутой в него трубой нужно заделать зазор между ними. Наряду с этим необходимо следить, дабы они оба были предварительно очищены от грязи.

Ниже предлагается инструкция:

  1. Наложите перед раструбом смоляную прядь жгутом из колец и вгоните ее хорошо в зазор. Наряду с этим следите, дабы ее конец не попал вовнутрь узла, для чего захлестните его поверх кольца.
Зачеканка раструбов канализационных труб – намотка, осаживание прядей, центровка, заливка цементом
  1. Законопатьте прядь в раструбе приблизительно на 2/3 его глубины.
  1. Приготовьте цементный раствор и заполните ним оставшееся пространство в раструбе совком
  1. Утрамбуйте хорошо его чеканкой и молотком. Действуйте , пока инструмент не начнет отскакивать от цемента.

Совет: применяйте цемент М300 и М400, который перемешайте с водой в пропорции 1:9.

  1. По окончании процесса накройте цемента мокрой тряпкой, дабы он лучше схватился:
  • в случае если температура в помещении выше обычной, иногда ее направляться заново смачивать;
  • в зимний период для смешивания применяйте тёплую воду, наряду с этим раструбы кроме этого направляться подогревать. По окончании работы стыки нужно утеплить.

Контактная сварка

Этот метод реализуется для пластикового трубопровода следующим образом:

  • производится предварительный нагрев изделий в электропечи либо ванне;
  • формируется раструб посредством особого дорна.

Совет: в этом случае наружный диаметр раструба должен быть больше внутреннего.

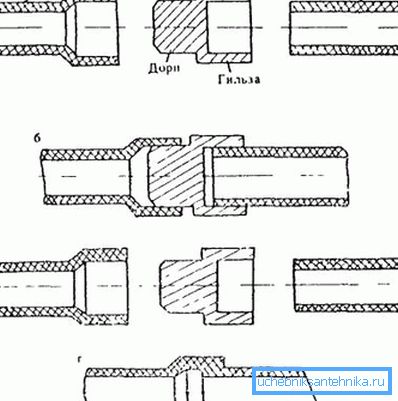

Метод соединения контактной сваркой

Нагревательный элемент – дорн, оплавляет внутреннюю поверхности раструба, в также время гильза оплавляет наружную площадь торца арматуры. Для элементов и каждого диаметра труб нужен отдельный набор.

Наряду с этим рабочую поверхность нагревательного элемента нужно в обязательном порядке покрыть фторопластовой пленкой либо составом, который может не допустить налипанию расплавленных материалов.

Посредством резинового кольца

Канализационные трубы соединяют следующим образом:

  1. Очистите желоб на фасонной части раструба.
  2. Установите в него резиновое кольцо, цена его несравнимо мелка довольно его работы, исходя из этого не следует на нем экономить.
Канализационная раструбная труба ПП ф110 с резиновым кольцом
  1. Нанесите на ровный конец фасонной части метку, до которой необходимо ее засунуть.
  2. Смажьте ровный конец трубы мыльным раствором и засуньте его в раструб с легким вращением до отметки. Наряду с этим учтите, что он не должен доходить до упора. Зазор нужен, дабы была возможность свободного движения трубы на протяжении ее удлинения из-за изменяющейся температуры сточных вод.
  3. Проверните подробности по окончании сборки своими руками, дабы убедиться в наличии кольца в желобе, если оно там, вы это сможете сделать легко.

Вывод

В данной статье было рассмотрено пара вариантов соединений раструбным методом, например, контактная сварка, с резиновым и стопорным кольцом, применение цемента. В каждом случае приходиться не только механически выполнять инструкцию, но и осознавать личные действия.

В итоге вы должны взять надежное герметичное соединение, которое не подведет в аварийной обстановке.

Видео в данной статье окажет помощь отыскать вам дополнительную данные по данной тематике.
