Как соединить две трубы однообразного диаметра: актуальные

В данной статье мы рассмотрим, какова инструкция соединения одноразмерных труб, изготовленных из разных материалов. Тема статьи занимательна, поскольку на рынке представлен большой ассортимент разных труб, каковые отличаются друг от друга не только эксплуатационными и характеристиками, но и различными способами соединения в единую систему.

Но, перед тем как разглядывать особенности проведения монтажных работ, рассмотрим то, какие конкретно разновидности водопроводных аксессуаров возможно купить.

На рисунке резьбовое соединение труб отопления, выполненное посредством муфты

Классификация

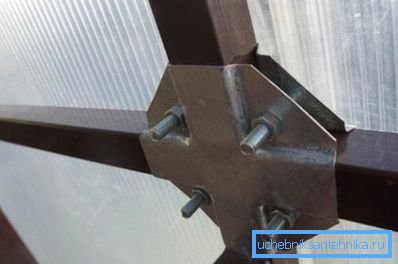

Разборное соединение профильных труб болтами при строительстве теплицы

Все водопроводные трубы, в соответствии с производственными материалами, примененными при их изготовлении, подразделяются на следующие категории:

  • железные модификации;
  • полимерные модификации;
  • изделия из металлопласта.

Принципиально важно: Любая из этих модификаций представлена на рынке широким ассортиментом изделий, которым характерен тот либо другой метод соединения. Исходя из этого, планируя монтаж водопровода в своей квартире либо загородном доме, необходимо с большой серьезностью отнестись к выбору материалов и способов соединения, поскольку от этого сильно зависит цена, долговечность и внешний вид готовой системы.

Итак, рассмотрим то, как самостоятельно выполняется соединение смесителя с трубой.

Стыковка железных труб

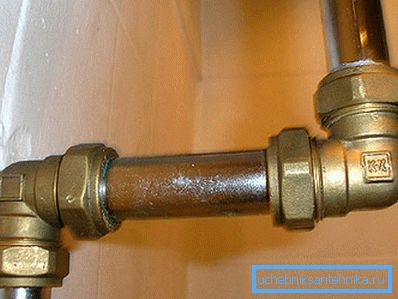

Резьбовое соединение на стальном водопроводе

В ходе монтажа железных (чугунных, стальных и бронзовых) водопроводных и отопительных систем используется резьбовая и сварная стыковка.

Рассмотрим в подробностях любой из этих способов:

  1. Резьбовой монтаж, к нему, кстати, относится и соединение труб американкой, это технология, разрешающая собрать водопроводы из элементов с однообразными диаметрами поперченного сечения.

Для этого на концах обеих труб нарезается резьба, поверх которой накручивается особая железная муфта – фитинг. При помощи особых фитингов возможно собирать как прямые, так и криволинейные водопроводные и отопительные системы.

Фитинг, используемый на таких конструкциях, имеет внутреннюю резьбу, тогда как на трубах нарезается резьба наружная. В случае если фитинги с целью проведения монтажа приобретаются с уже нарезанной резьбой, то на стыкуемых элементах ее нужно будет нарезать своими руками с применением плашек.

Среди преимуществ технологии отметим прочность и долговечность готового результата. Помимо этого, резьбовой фитинг при необходимости возможно раскрутить и разобрать все сооружение чтобы устранить поломку либо переделать.

Принципиально важно: В большинстве случаев, резьба на трубах и фитингах используется стандартная. Но в случае если приобретаются аксессуары зарубежного производства от неизвестных брендов, необходимо убедиться что изделие будет соответствовать метрическому типу резьбы.

  1. Монтаж водопроводных систем с применением сварки используется нечасто. Основной недостаток сварного соединения — это невозможность сделать его своими руками, поскольку совладать с таковой работой может опытный сварщик со особым оборудованием и опытом применения этого оборудования.

Для монтажа двух одноразмерных труб используются следующие разновидности сварного соединения:

  • поперечное стыковое (без расточки либо с внутренней расточкой) с подкладным кольцом;
  • продольное стыковое (без скоса кромки либо со скосом) с односторонним швом;
  • поперечное стыковое с односторонним швом;
  • одностороннее угловое;
  • двухстороннее угловое;
  • раструбное внахлёст.

Стыковое соединение самое популярное, поскольку готовый итог характеризуется большой прочностью при условии, что стыкуемые элементы верно центрованы.

В случае если планирует водопровод с внутренним диаметром до 500 мм, варится односторонний шов, прочности которого достаточно. В случае если диаметр больше, изнутри подваривается корень шва, в следствии чего увеличивается прочность стыка.

Сварной шов считается оптимальным типом соединения при монтаже промышленных водопроводов, но в быту используется очень редко по обстоятельству дороговизны готового варианта и стесненных условий для применения сварочного аппарата.

Пайка бронзовых компонентов — это технология, применяемая при сборке водопроводных систем премиум-класса.

Принцип исполнения монтажа следующий:

  • концы стыкуемых элементов зачищаются и покрываются припоем;
  • зачищается и покрывается припоем внутренняя поверхность фитинга;
  • труба вставляется в фитинг и разогревается горелкой;
  • по окончании того как припой остывает, получается прочная и долговечная муфтовая стыковка.

Типы соединения полимерных изделий

На схеме поэтапное соединение гофрированных труб

В случае если стоит вопрос, как соединить ПНД трубы, то в этом случае монтаж на порядок несложнее, чем сборка железного водопровода. На пластике никакая резьба не нарезается, а монтаж выполняется двумя способами: при помощи пайки либо с применением фитингов.

  1. Соединение ПНД труб с применением фитингов популярно при сборке бытовых водопроводов и канализационных систем. Актуальность способа неудивительна, поскольку фитинги, независимо от модификации, смогут быть установлены кроме того начинающим сантехником.

Фитинги, в соответствии с конструкционными изюминками подразделяются на следующие категории:

  • Обжимные модификации — простые и, однако, действенные и универсальные в применении монтажные аксессуары. Для установки используются особые клещи, разрешающие равномерно распределить прилагаемое усилие по всему периметру обжимной манжеты.
  • Пресс-фитинги – отличаются громаднейшей надежностью, поскольку гарантируют полное отсутствие протечек.
На рисунке соединение ПВХ труб с применением обжимных фитингов

Монтаж выполняется с применением особого аппарата. Фитинги для того чтобы типа устанавливаются, первым делом, для монтажа водопровода с последующей заделкой в стенке либо стяжку пола.

  • Пуш-фитинги – это оптимальное решение, в случае если требуется простота проведения монтажных работ. Соединительные элементы используются чтобы в ходе эксплуатации была возможность разбирать конструкцию.
  1. Сварное соединение пропиленовых труб с применением особого оборудования выполняется встык либо с применением пластиковых фитингов.

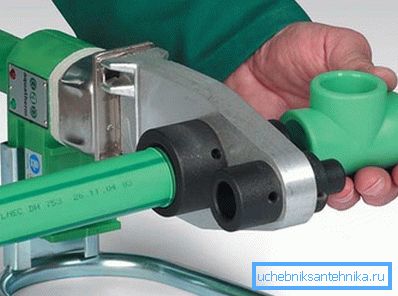

На фото - сварка с использованием ручного паяльника

Сварка встык актуальна, в то время, когда проводится монтаж водопроводных и канализационных систем громадного диаметра. Для другого типа сварки употребляется электросварная муфта либо особые фитинги.

И в том и в другом случае соединяемые поверхности оплавляются, и по мере остывания пластика образуется надёжный практически монолитный стык.

Монтаж металлопластиковых водопроводов

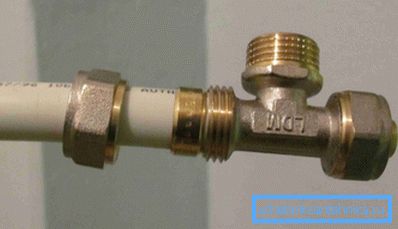

Цанговый фитинг с накидной гайкой

Стыковка металлопластиковых труб выполняется при помощи следующих соединительных элементов:

  • Цанговые компрессионные разъемные фитинги – в ходе монтажа вставляются в отверстие хвостовиком, стягиваются цангой и фиксируются накидной гайкой. Хвостовик соединительного элемента оснащён уплотнительными резиновыми кольцами, каковые обжимаются сдавливаемой трубой и снабжают требуемый уровень герметичности.
  • Неразъемные пресс-фитинги являются одноразовый стыковочный аксессуар. Хвостовик фитинга, оснащённый уплотнительными кольцами, вставляется в трубу до упора. После этого при помощи особых клещей проводится обжим гибкой манжеты, которая делает функцию накидной гайки.

Вывод

Сейчас вы понимаете, как соединить трубы ПВХ либо их железные аналоги. Полученные сведения возможно применить на практике, выбирая трубы и соединительные элементы для замены водопровода в квартире либо загородном доме.

Больше нужной информации возможно отыскать, взглянув видео в данной статье.
