Как осуществляется гнутье профильных труб

Каркас, изготовленный посредством профильных труб, есть достаточно нередким строительным сооружением. Его применяют, а также для парников, теплиц, навесов и козырьков, имеющих конструкцию сферической формы.

В этом случае имеется два пути сделать нужную форму – применять сварочный аппарат либо трубогиб.

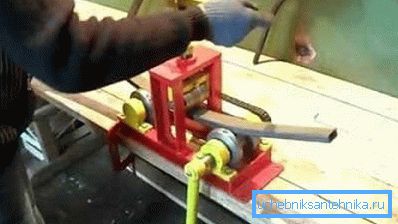

На фото - проводится сгибание профильной трубы самостоятельно

Ниже мы рассмотрим применение особого оборудования для таких целей, и альтернативные варианты. Так вы сможете решить о том, стоит ли тратить средства на его приобретение либо возможно будет ограничиться альтернативным способом.

Совет: следите, дабы при сгибании профильных труб не появлялись трещины, изломы и сплющивания.

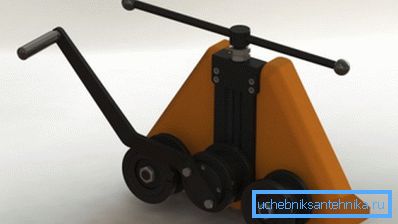

Вариант ручного трубогибочного станка

Что нам предлагает промышленность

Ниже рассмотрим основные типы трубогибов, каковые значительно чаще употребляются:

Компактный ручной
  1. Целесообразно их покупать для работ с маленьким числом материалов.
  2. Их не используют в качестве опытного оборудования из-за приблизительного подгонки радиуса и низкой производительности.
  3. В набор оборудования входят пара сменных валиков. С их помощью и осуществляется гнутье профильной трубы различного сечения.
  4. Для получения нужного радиуса нужно материал прогнать через трубогиб пара раз, не забывая любой раз вручную опускать центральный валик ниже. Наряду с этим боковые ролики должны оставаться в стационарном положении. Сгибание металлопрофиля происходит под давлением центрального валика.
  5. Работа сопряжена с применением физических усилий.
  6. Станок вычислен только для профильных труб сечением до 40 мм.
Электрический
  1. Оборудование разрешает добиться высокоточного изгиба трубы.
  2. Установить радиус изгиба с точностью до 1? возможно посредством электронного либо механического метода.
  3. Оборудование способно за смены перерабатывать много материала.
  4. Не смотря на то, что цена электрического станка выше ручного, его возможно применять для предоставления услуг населению, что сокращает срок его окупаемости.

Недостатком оборудования есть его большая цена и громадный вес, что ограничивает его доступность для рядового клиента.

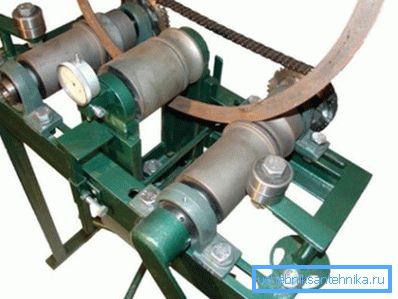

Электрический станок для гнутья профильной трубы

Альтернативные способы

Используем сварочный аппарат и УШМ

В случае если у вас нет поблизости трубогибного станка либо цена услуг вас не устраивает, имеется возможность согнуть профильную трубу своими руками под нужным углом дома.

Для этого вы должны приготовить УШМ либо «болгарку» и сварочный аппарат, ниже инструкция поведает как это сделать:

  1. Начертите схему, на которой вычислите радиус закругления.
  2. Сделайте в месте, где предполагается изгиб трубы, УШМ с диском по металлу пара поперечных пропилов.
  3. Зажмите трубу в тисках и начните ее гнуть в нужном вам направлении, прилагая маленькую силу.
  4. Заварите пропилы сварочным аппаратом, в то время, когда угол изгиба будет вас устраивать. Наряду с этим помните о соблюдении правил ТераБайт.

Совет: на последней стадии отшлифуйте сварочные швы.

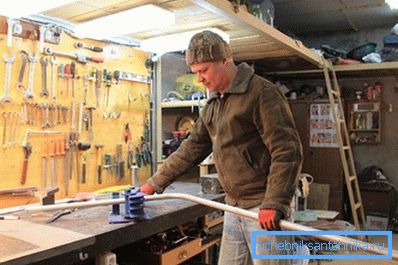

Как гнуть профильную трубу своими руками в домашних условиях

Песок и железная болванка

Данный метод не требует каких-то особенных инструментов, исходя из этого его можно считать одним из самых несложных, не смотря на то, что и трудоемких.

Если вы не понимаете, где согнуть профильную трубу, воспользуйтесь ним:

  1. Подготовьте песок, которого должно хватить для заполнения всей трубы. В обязательном порядке просушите и просейте его.
  2. Закройте один конец трубы деревянным чопом.
  3. Насыпьте в нее просеянный песок и кроме этого его закупорьте трубу иначе.
  4. Возьмите железную болванку подходящего диаметра.
  5. Зафиксируйте надежно один конец профильной трубы между штырями, тяните за другой, постукивая болванкой по ней.

Совет: для облегчения процесса сгибания профиля по маленькому радиусу лучше место деформации прогреть газовой горелкой. Целостность железных стенок на протяжении процесса обеспечит хорошо насыпанный песок.

  1. Удалите забитые чопы по окончании сгибания профиля, их необходимо выбить либо выжечь.
  2. Удалите песок из трубы всецело.

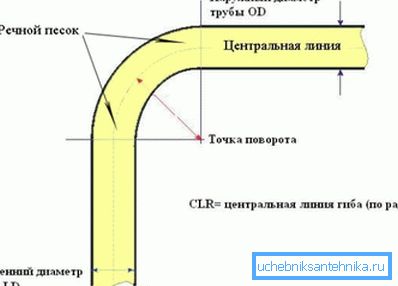

Использование песка

Метод достаточно сложный, исходя из этого в большинстве случаев его применяют для труб одноразово. Зимний период песок возможно заменить водой, которая обязана замерзнуть в профиля, не забудьте надежно закрыть концы пробками.

Когда жидкость в трубе замерзнет, возможно затевать ее сгибать по подготовленному шаблону.

Используем пружину квадратного сечения

Специалисты знают еще один метод, который не разрешит деформироваться стенкам железной профильной трубы – применение для этого пружины сечением такой же формы, но меньшего размера. Для ее изготовления используют стальную проволоку, диаметр которой зависит от толщины стенок.

Пружина для сгибания профильной трубы

Основное – она обязана без усилий входить вовнутрь изделия. После этого запланированное место изгиба направляться прогреть газовой горелкой либо паяльной лампой, поскольку тогда стены легче поддадутся сгибанию.

Применяйте в работе особые защитные рукавицы, держа изделие клещами. Для получения нужного радиуса применяйте болванку либо железные штыри, каковые направляться надежно установить по окружности.

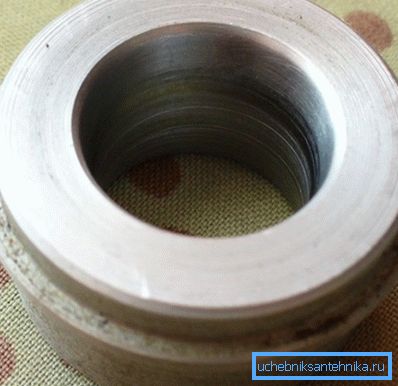

Стальная болванка для гибки

Вывод

Статья дала понятие того, как вы сможете согнуть профильную трубу по нужному радиусу. Для этого имеется особое оборудование, облегчающее процесс, либо возможно применять «народные» способы, в случае если станок стоит через чур дорого, цена услуг по изгибу вам не подходит либо нет возможности добраться до них (см.кроме этого статью "Сварка труб встык: технология и оборудование").

Видео в данной статье окажет помощь отыскать вам дополнительную данные по данной тематике.
