Как и чем производится пайка полипропиленовых труб своими

С применением новых материалов для производства водопроводных труб бытового назначения существенно упростился процесс их монтажа. Именно поэтому все громадную популярность завоевывают полипропиленовые водопроводы, с уверенностью вытесняя металлические и чугунные. Статья будет посвящена тому, как производится пайка полипропиленовых труб своими руками.

Владея знаниями по разработке их соединения, требований к монтажу, и имея нужный набор деталей и инструментов, в полной мере возможно самому выполнить установку водопроводной либо канализационной системе в доме либо квартире. Об этом и поболтаем ниже.

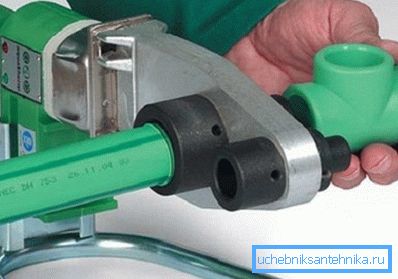

На фото - как соединить самостоятельно ПП трубы

инструменты и Материалы

От качества применяемых инструментов и деталей зависит продолжительность безаварийной эксплуатации системы из полипропиленовых (ПП) труб. Подбор соединительных частей и труб нужно делать с учетом вида водоснабжения (холодное либо горячее). Для производимых труб ПП на данный момент действует следующая классификация:

PN-10 Используются лишь для подачи холодной воды. Допустимый температурный режим эксплуатации в пределах от 0 до 40°С. Цена изделий самая недорогая.
PN-20 Употребляются для ХВС и ГВС. Стены трубы усилены стекловолокном.
PN-25 Применяют для монтажа отопительных систем. Выдерживают температуру теплоносителя до + 95 °С (кое-какие модификации устойчивы к краткосрочному действию до + 110 °C).

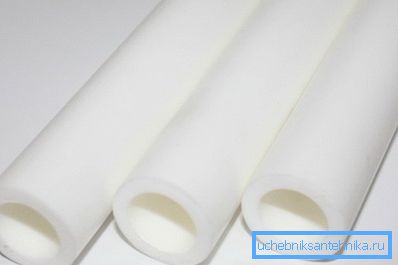

PN10 – для холодного водоснабжения

Для разветвлений и обеспечения соединений водопроводной системы применяют особые подробности:

  • уголки с углом поворота трубы на 90° и на 45°. В случае если нужна установка на угловом повороте фитинга с резьбой, берутся соответствующие комплектующие с внутренней либо наружной резьбой;
  • соединительная муфта помогает для стыковки концов труб между собой. Они бывают прямые (для труб с однообразным диаметром) и переходные;
  • крестовины и тройники — для соединения трех и четырех труб соответственно, как с однообразным, так и с различным диаметром;
Композитное изделие PN25
  • запорная арматура — краны различных типов;
  • концевые подробности для резьбовых соединений;
  • штуцеры — для подсоединения гибкого шланга;
  • заглушки — для герметизации концов труб.
На фото - полипропиленовые фитинги

Совет: учтите, что любая из подробностей имеет определенное назначение и может употребляться в конструкции трубопровода совместно с другими, в зависимости от необходимости.

Соединение ПП с другими элементами и между собой происходит посредством сварки.

Для исполнения этого процесса нужны следующие инструменты:

  • сварочное устройство. Для сварки труб диаметра и различного вида используются ручные, полуавтоматические и автоматические модели. Для исполнения маленьких объемов работ по соединению труб малого диаметра в полной мере устроит ручное сварочное устройство с комплектом насадок;

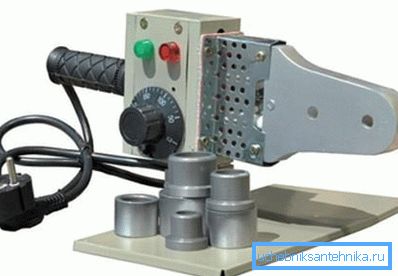

Паяльник для полипропиленовых труб своими руками с насадки
  • особые ножницы — для обрезки труб до нужного размера;
  • для монтажа P-20 и P-25 (армированных) пригодится особый инструмент для подготовки торцов. С его помощью удаляется армирующий слой с поверхности пайки труб.

Аппарат для пайки

Исходя из диаметра и материала труб, подбирается соответствующий аппарат.

На данный момент распространены следующие виды:

  • ручной с нагревательным элементом в виде железного диска с ТЭН. Поверхность покрыта тефлоном для предотвращения налипания пластика при разогреве;
  • ручное сварочное устройство с муфтовыми элементами, предназначенный для муфтовой сварки труб. Он есть самым популярным паяльником для соединения ПП труб;

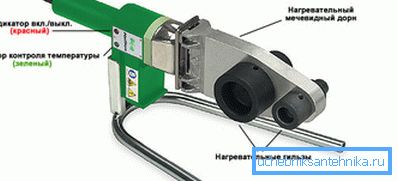

Из чего состоит ручной паяльник для труб из полипропилена
  • сварочные аппараты для стыковой сварки — являются сверхсложные комплексы по соединению и подготовке пластиковых труб с громадным диаметром. Применяют их по большей части для монтажа протяженных трубопроводов в промышленных масштабах.

Для пайки труб малого диаметра применяют паяльники с ТЭН и особыми насадками, снабжающими равномерный прогрев труб ПП в месте соединения.

Насадки для пайки

Насадки для паяльников должны удовлетворять следующим техническим требованиям:

  • большая механическая прочность;
  • большой коэффициент теплопроводности;
  • не поменять свои линейные размеры в рабочем диапазоне температур.

Практически у всех сварочных устройств предусмотрена возможность установки в один момент нескольких насадок. Это активизирует движение монтажных работ – нет необходимости ожидать остывания паяльника для замены насадки.

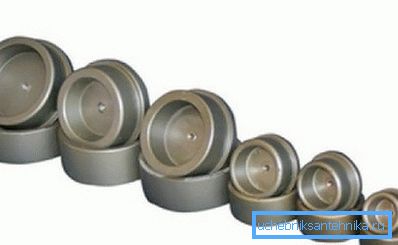

Насадки паяльника

Изделие складывается из двух элементов — для наружного (гильза) и внутреннего прогрева (дорн) поверхности трубы ПП.

Материалом для изготовления возможно любой железный сплав, отвечающий вышеописанным требованиям. Чтобы не было налипания разогретой пластмассы на поверхность насадки, ее покрывают тефлоном.

Совет: не забывайте, что размеры насадок личны для труб различных диаметров.

Подготовительные работы

Перед началом сварки труб нужно совершить работы, направленные на обеспечение соблюдения разработки пайки:

  • перед проведением пайки помещение проветривается и удаляется пыль. Из территории сварочных работ убираются сыпучие материалы, поскольку они смогут осесть на разогретые поверхности труб, что приведет к ухудшению качества шва. Температура в помещении должна быть в диапазоне от 18°С до 30°С. Так же нужно предусмотреть принудительную вентиляцию;
  • предварительно составляется схема трубопровода с указанием длин отрезков труб и комплектом всех комплектующих. Для всех соединительных элементов указывается глубина пайки, которую принципиально важно учитывать при разметке, исходя из этого к линейному размеру прибавляется глубина сварной части;
  • для исполнения работ пригодятся рулетка, линейка, чистая ветошь и угольник;
  • на сварочное устройство устанавливаются нужные насадки и лишь позже подключают его к электросети.

По окончании исполнения этих мероприятий возможно приступать конкретно к монтажу.

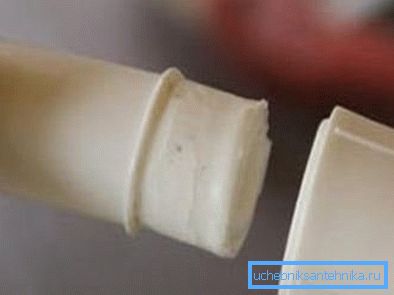

Диффузный метод сварки ПП трубопровода

Разработка сварки

  • Инструкция для пайки полипропиленовых труб основана на способе сплавления частей труб между собой при разогреве. На данный момент используют пара способов сварки, а также, диффузный и раструбный. Использование любого из способов должно выбираться для конкретных работ.

Диффузный

Способ основан на встречном проникновении материалов двух соединяемых элементов при нагреве. Как раз благодаря диффузии происходит прочное соединение труб ПП на молекулярном уровне.

Совет: таковой метод актуален для сварки элементов лишь из однородных материалов.

Осуществляется он посредством сварочных устройств разных типов. Основная задача – добиться, дабы температура пайки полипропиленовых труб своими руками достигла + 260 °С.

Раструбный

В базе процесса лежит применение сварочных устройств с насадками.

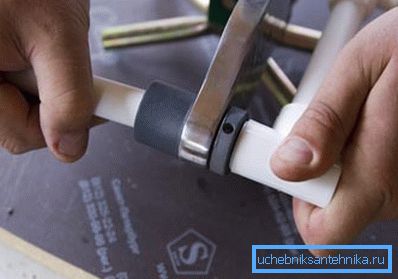

Раструбный вариант соединения

соединение и Нагрев элементов трубопровода происходит поэтапно:

Подготовка Труба обрезается до заданного размера. Если она армированная, то нужна зачистка сварочных торцов.Срез трубы должен быть строго под углом 90° для обеспечения большой контактной плоскости при сварке. На поверхности трубы наносится разметка, соответствующая глубине сварки.
Сварка В один момент вставляются свариваемые элементы трубопровода в дорн и в гильзу. Тут они находятся определенное время для прогрева (время выдержки зависит от черт материала труб, их мощности и диаметра паяльника), а после этого нагретые торцы соединяются между собой.
Остывание Разрешите время остыть конструкции, не прилагая наряду с этим механического действия на нее, поскольку это может помешать процессу сплавления разогретых частей трубопровода.

Вывод

Новые материалы дают сейчас возможность домашним мастерам самостоятельно изготавливать отопления и системы водопровода, применяя минимальный комплект инструментов. В нашем случае обращение шла о паяльнике для работы с ПП трубами, благодаря которому при определенной сноровке возможно забыть о наемных работниках.

В статье было поведано о том, что он собой воображает и каким им пользоваться. Видео в данной статье окажет помощь отыскать вам дополнительную данные по данной тематике.
