Гибкая труба из нержавеющей стали: чёрта, эксплуатации и

Большая часть из нас вспоминает о том, как смонтировать водопроводную систему в квартире либо частном доме, дабы она не занимала много места, и наряду с этим оставалась надежной. В данной статье мы поведаем том, что собой воображают гибкие гофрированные трубы из нержавеющей стали, какова сфера их каковы особенности и применения их монтажа.

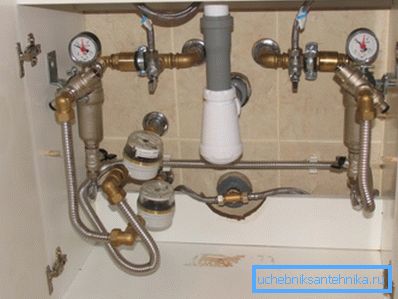

Преимущества использования очевидны

Особенности применения

Каждые водо- и газопроводные системы, выстроенные с применением твёрдых труб, это возможно ненадежные коммуникации, каковые при некачественном и неумело совершённом монтаже смогут разрешить течь на одном из участков соединения. Исходя из этого монтаж твёрдых водопроводов постоянно предусматривал необходимость в опытном подходе к реализации, в применении качественных инструментов и фитингов.

Обстановка кардинально изменилась тогда, в то время, когда на рынке показалась нержавеющая гибкая гофрированная труба. С возникновением таких изделий изменилась как методика проведения монтажных работ, так и сам подход к реализации монтажа своими руками.

Главным преимуществом гибких труб, в сравнении с твёрдыми аналогами, есть возможность устройства полноценной системы с двумя точками соединений независимо от количества изгибов. Одновременно с этим твёрдый водопровод с двумя точками соединений – это, как правило, прямая труба.

Главные преимущества

На фото концевые фитинги

Среди главных преимуществ гофрированных труб из нержавеющей стали отметим следующие свойства:

  • возможность трансформации конфигурации системы в ходе эксплуатации, что нереально на твёрдых трубопроводах;
  • гибка тонкостенных труб из нержавейки выполняется руками без применения специального гибочного оборудования;
  • удобство и простота монтажа за счет малого количества применяемых соединительных элементов;
  • доступная цена готового результата за счет малого количества применяемых фитингов;
  • возможность исполнения монтажных работ неопытными сантехниками;
  • возможность проведения работ в стесненных условиях (к примеру, в кухонных мойках);
  • эстетически привлекательный вид готовой системы.

Софера применения

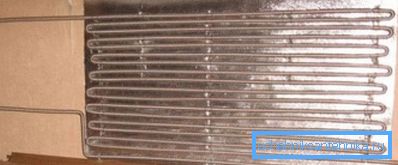

Самодельный отопительный радиатор из гофрированных труб

Нержавеющая гибкая труба с гофрированной поверхностью была создана в 80-х годах двадцатого ветка и с того времени используется для устройства бытовых водо- и газопроводных систем.

Благодаря этим изделиям стало возмможно строить трубопроводы в тех условиях, где применение твёрдых железных и пластиковых труб затруднено либо по большому счету нереально. Помимо этого, гофрированное соединение употребляется в тех случаях, в то время, когда утечка транспортируемой среды недопустима.

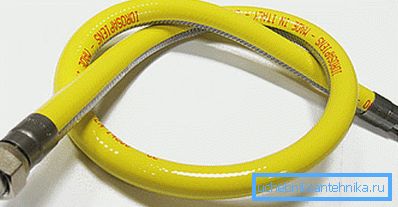

Гибкий соединитель для безопасной подачи газа

К примеру, расстояние от твёрдой газовой трубы до плиты либо отопительного котла маленькое, но для его прохождения постоянно применялись гибкие соединители. Еще недавно для этих целей использовался кислородный шланг, который, при всей своей надежности, не владел достаточной долговечностью и через определённое время покрывался микротрещинами, через каковые просвечивался газ.

Решением проблемы надёжного подключения стало применение гофрированных труб из нержавейки.

Принципиально важно: Качественные гофрированные соединители проходят особую сертификацию, и как раз они разрешены к применению при монтаже отопительного оборудования либо кухонных плит, работающих на природном газе.

Еще одной областью применения, где употребляются гибкие трубы из нержавеющей стали для воды, есть устройство подвижных соединений.

К примеру, транспортировка воды от смесителя до лейки в душевой либо ванной помещении осуществляется по гофрированному шлангу, изготовленному из нержавейки. По статистике герметичность для того чтобы соединения труб при регулярном перемещении душевой лейки сохраняется не меньше 5 лет, что согласитесь много.

Специфика производства

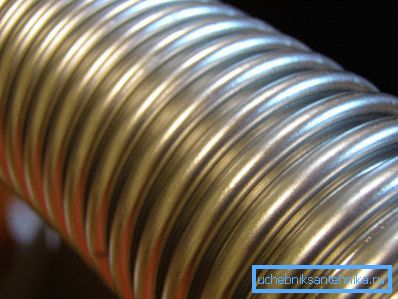

Устройство колец

Инструкция производства гофрированных железных шлангов предусматривает применение нержавеющей низкоуглеродистой стали марки AISI (SUS) 304. Данный сплав содержит хром 8% и никель 18% от общего объема материала.

Такая композиция компонентов снабжает долгосрочную устойчивость сплава к механической нагрузке и коррозийным процессам за счёт повышенных прочностных качеств.

Производственный процесс осуществляется следующим образом:

  • листовая нержавеющая сталь разрезается на ленты соответствующего размера;
  • поперечному срезу ленты придается полукруглая форма;
  • из железной ленты с заданным профилем формируется гофра;
  • стыки провариваются автоматической сваркой способом TIG;
  • выполняется лазерная проверка целостности швов;
  • выполняется кратковременная термическая обработка (до +1150 ?С) гофры с целью придания ей дополнительной гибкости;
  • крепятся концевые фитинги;
  • выполняется последнее опробование на проверочном стенде с подачей жидкой среды под давлением.

В зависимости от модификации и марки изготовителя, расстояние между средними кольцами и их толщина может различаться пределах технологических ограничений приведённых в ГОСТ 10705 и 15763.

Принципиально важно: Изделия, предназначенные для газовой подводки, поверх металла покрываются полимерной изоляцией для образования полноценного диэлектрического соединения. В случае если при выборе шланга для подводки газа купили изделие с меньшими размерами и собираетесь наращивать дополнительным куском трубы, соединение фитингов нужно заизолировать изолентой.

Параметры готовых изделий

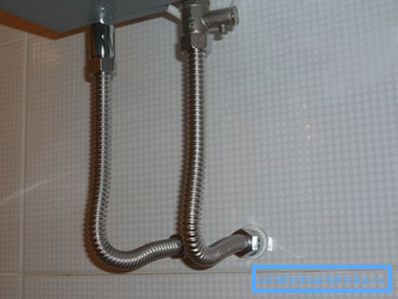

Гибкая подводка воды

Большая часть производителей нержавеющих гофрированных шлангов поставляют на рынок изделия со следующими параметрами:

  • толщина стенок от 0,25 до 0,3 мм;
  • минимальный радиус изгиба не меньше 30 мм;
  • рабочее давление до 65 бар;
  • кратковременное большое давление до 200 бар;
  • большая рабочая температура до +100 ?С.

Особенности проведения монтажных работ

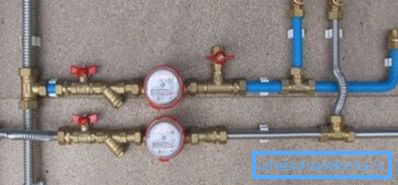

Пример выполнения монтажных работ

Инструкция проведения монтажных работ с применением особых гофрированных труб не предполагает применения особого оборудования, к примеру обжимных клещей либо сварочного аппарата.

Чтобы выполнить такое соединение своими руками, пригодится рожковый ключ соответствующего размера. В случае если ключей с нужным размером нет, возможно применить разводной ключ.

Концы трубы оборудованы особыми латунными фитингами, значительно чаще, в виде накидной гайки с внутренней резьбой (мама). Внутренняя часть фитинга оснащена резьбой и резиновым уплотнительным кольцом. В итоге применение пакли либо фум-ленты не есть необходимым.

Монтаж содержится в накручивании накидной гайки на окончание твёрдой трубы оснащённой внешней резьбой. Закручивание фитинга осуществляется до упора, но без чрезмерного упрочнения, способное привести к порче уплотнительного кольца. По окончании того как один из фитингов закреплён, труба деформируется вручную для получения нужной конфигурации, по окончании чего накручивается второй фитинг. (См. кроме этого статью Опрессовка труб: изюминки.)

Принципиально важно: Водная либо газовая гибкая гофрированная труба из нержавеющей стали реализуется отрезками с фиксированной длиной. Исходя из этого неизменно лучше выбрать отрезок с маленьким излишком, чем на протяжении монтажных работ наращивать маленькую трубу дополнительным куском.

Вывод

Итак, мы рассмотрели главные характеристики, характерные гофрированным трубам из нержавейки. Самое время определиться с выбором нужного типоразмера и купить то изделие, которое вам нужно для исполнения того либо иного монтажа.

Остались вопросы, требующие пояснений? При таких условиях посмотрите видео в данной статье.
