Фитинги для железных труб: соединяем детали различными

Фитинги для металлополимерных труб, и детали коммуникаций, изготовленных лишь из железных элементов, смогут быть самыми различными. Наряду с этим различия заключаются как  в материале, из которого производятся соединители, так и в их конструкции.

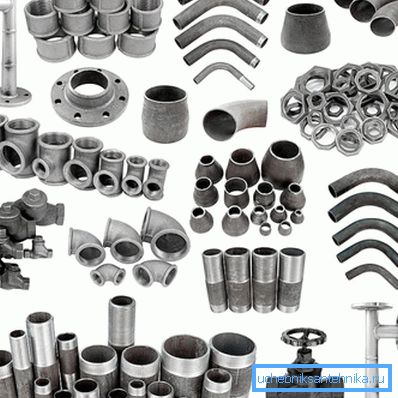

Малая часть всего разнообразия изделий, используемых при прокладке трубопроводов

Ниже мы рассмотрим основные разновидности деталей, уделить время их сильным и не сильный сторонам.

Из чего их делают?

Обзор ассортимента фитингов начнем с анализа материалов, каковые употребляются для их производства. В большинстве случаев, металл соединительной детали сходится с металлом применяемых для прокладки коммуникаций труб, но бывают и исключения.

Значительно чаще для изготовления трубных соединителей применяют:

  • Чугун. Материал отличается устойчивостью к нагрузкам и химическим действиям, выдерживает большое давление. Большая часть чугунных моделей предусматривает резьбовое соединение, но возможно отыскать и муфт, каковые требуют дополнительного уплотнения цементными раствором, герметиками либо кроме того свинцом. Недостатком чугунных фитингов есть громадная масса и большая цена.

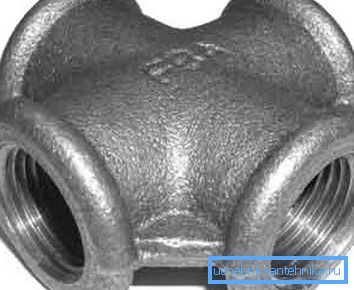

Крестовина из литого чугуна
  • Сталь. Употребляется там же, где и чугун, владеет меньшей хрупкостью за счет большей эластичности. В отличие от чугунных, стальные фитинги раньше выходят из строя, потому, что более подвержены коррозии (в т.ч. электрохимической).
  • Латунь. Хороший вариант с позиций надежности соединения, долговечности и эксплуатационных качеств. Латунные фитинги смогут употребляться как для обустройства железных трубопроводов, так и при монтаже коммуникаций из пластика.
  • Медь. Такие детали будут самыми дорогими, но одновременно с этим они снабжают максимально надежное и долговечное соединение труб. Значительно чаще используются в отопительных системах, но смогут задействоваться и при сборке водопроводов в частных зданиях и коммерческих структурах.

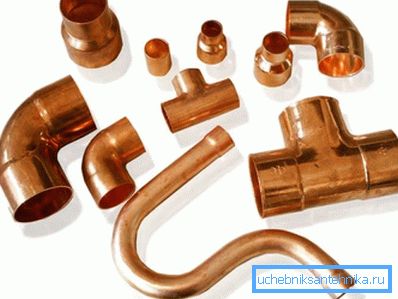

Тонкостенные медные переходники, углы и отводы

Обратите внимание! Медь и латунь очень редко употребляются для прокладки магистральных коммуникаций.

Помимо этого, при обустройстве систем водоснабжения на базе металлопластиковых труб используются кроме этого соединители из технополимеров с железными (стальными либо латунными) вставками.

Разновидности по конструкции

Под сварное соединение либо пайку

Фото сварного соединения с использованием колена

В случае если с материалами все более-менее ясно, давайте разберемся с конфигурациями.

Наиболее несложными являются соединители, для которых используется сварка либо (в случае с бронзовыми/латунными деталями) пайка.

  • Сварной фитинг представляет собой фрагмент трубы определенной конфигурации. В большинстве случаев, его диаметр соответствует диаметру соединяемых трубопроводов, что разрешает сваривать кромки изделий встык.
  • Большинство сварных фитингов производится из «тёмной» стали. Наряду с этим сварной шов получается достаточно надежным, дабы выдержать максимально большое давление.

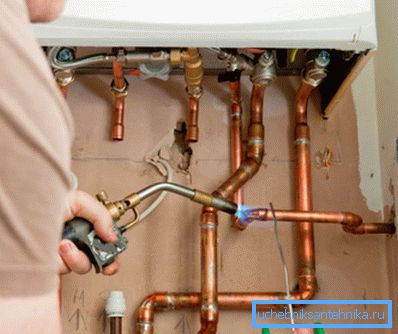

Процесс пайки медных изделий
  • Из меди и бронзы производятся детали, для которых используется пайка. Их конфигурация предусматривает наличие раструба для установки трубы, наряду с этим минимальный зазор для заполнения припоем должен оставаться в обязательном порядке.

Обратите внимание! Сварка и пайка труб являются достаточно сложные технологии, требующие долгого освоения. Так что текстовая инструкция и поясняющее видео должны быть изучены досконально, а оптимальнее - под управлением умелого мастера.

Под резьбу

Резьбовые детали являются одними из наиболее распространенных. Они смогут производиться из любого упомянутого выше материала, но первенство в этом сегменте с уверенностью удерживают сталь и латунь.

Латунные изделия

Для резьбового соединения характерно следующее:

  • Значительно чаще подобные детали используются для стыковки труб диаметром 50 мм и менее. При большей длине окружности резьба не имеет возможности обеспечить требуемую герметичность.
  • Для обустройства колена, тройника либо крестовины нужно наличие резьбы не только на фитинге, но и на трубе. Во многих случаях нарезку приходится делать самостоятельно посредством особых инструментов – плашек.
  • Время от времени соединения требует дополнительного уплотнения. Для этого в месте стыка делается подмотка из синтетического (полимерная лента) либо натурального (льняная пакля и аналоги) материала.
Уплотнительная подмотка

Совет! Начинающие мастера довольно часто допускают ошибку, думая, что чем посильнее будет затянута резьба, тем плотнее будет стык. В действительности при излишнем усилии имеется риск «перетянуть», нарушив резьбу и взяв гарантированную протечку.

Под фланец

Для монтажа деталей диаметром более 50 мм употребляются фланцы для труб.

Пример для того чтобы фитинга продемонстрирован на изображении в этом разделе.

  • В большинстве случаев, данные изделия подбирают под сечение трубопровода. Кроме этого время от времени фланцевые части для стыковки приваривают прямо к трубам, но в этом случае надежность узла очень сильно понижается.
  • Для уплотнения в месте контакта может устанавливаться прокладка из эластичного материала. В этом случае стык двух труб требует периодического обслуживания для замены износившейся детали.
  • Преимуществом фланцевых фитингов есть тот факт, что с их помощью на трубопроводы громадного диаметра возможно устанавливать запорную арматуру, разные датчики, клапаны и т.д.

Под обжим

Недавно для соединения железных труб стали применяться так именуемые обжимные фитинги.

Их принцип действия фактически аналогичен тому, который используется при применении компрессионного фитинга для пластиковой трубы:

  • На резьбу устанавливается накидная гайка, изготовленная из металла (сталь либо латунь).
  • При накручивании гайка прижимает к месту стыка особую прокладку, изготовленную из эластичного материала либо узкого металла.

Обратите внимание! Применение резиновой либо полимерной прокладки накладывает ограничение на температурный режим, в котором может употребляться система: большой нагрев образовывает 950С.

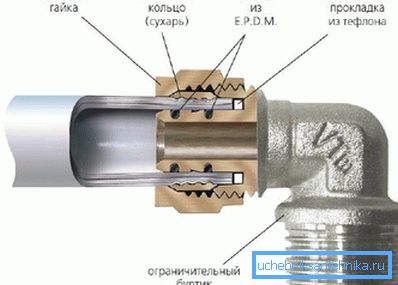

Схема устройства (в разрезе)
  • Наряду с этим за счет давления обеспечивается достаточная для функционирования системы герметичность.
  • Кое-какие компании создают универсальные модели таких устройств, каковые одинаково хорошо подходят и для стальных, и для полимерных труб.

Изделия данного типа в большинстве случаев применяют при обустройстве систем водоснабжения. Основным преимуществом в этом случае есть значительный выигрыш по времени: труба заводится в фитинг без нарезки резьбы, что значительно облегчает нам работу.

Иначе, у таковой схемы монтажа имеется и недостатки. К примеру, приложив важное усилие, трубу возможно , особенно в случае если прокладка пара усохла и потеряла эластичность. Само собой разумеется, таковой вектор силы есть нетипичным для трубопроводов, но не забывать об данной особенности необходимо в обязательном порядке!

Вывод

Монтируя железные коммуникации своими руками, нам нужно выбирать не только сами трубы, но и детали, каковые будут употребляться для их стыковки. Вот из-за чего принципиально важно перед тем как приступить к работе ознакомиться со всем доступным ассортиментом фитингов, и выбрать те из них, каковые будут максимально соответствовать поставленным задачам, нашим требованиям и денежным возможностям.

Более подробный обзор обрисованных выше изделий вы сможете обнаружить видео в данной статье.
