Установка устройств учета сточных вод

Обеспечение жилой застройки инженерными коммуникациями есть серьёзным нюансом увеличения комфортности проживания. Проживание в личном доме отличается громадным потреблением воды на хозяйственные потребности без последующей утилизации: полив огорода, сада, потребление воды животными и людьми и т.д. Дабы не оплачивать услуги по водоотведению за потребленную воду, требуется установка устройств учета сточных вод. Счетчик продемонстрирует, что реально в канализацию уходит значительно меньше воды, чем поступает в дом.

Расходомер сточных вод представляет собой высокотехнологичный прибор, имеющий в своей конструкции электронные компоненты и снабжающий надёжность и точность измерений. Выполнение приборной узлов и базы прибора разрешает работать в химически агрессивных средах, без точности и потери надёжности проводимых измерений.

Как работают

Счетчики канализации разделяются на следующие виды в зависимости от того, какой принцип действия лежит в базе их работы:

  • ультразвуковые;
  • электромагнитные;
  • рычажно-маятниковые.

По способу измерений устройства учета стоков разделяются на два вида:

  • Учет уровня потока стоков в трубе. Количество стоков определяется в зависимости от величины канала.
  • Учет скорости потока совместно с уровнем потока стоков в трубе. Количество стоков определяется по принципу «площадь-скорость».

Ультразвуковые счетчики

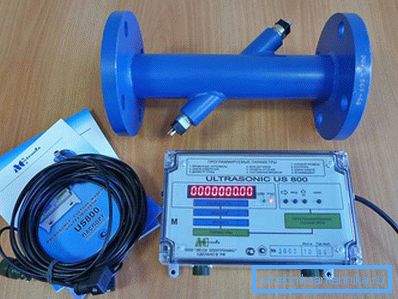

Ультразвуковой

Высокоточные устройства, предназначенные для измерения количества жидких нечистот. Измерения происходят посредством датчиков по способу «площадь-скорость», каковые легко устанавливаются в коллекторе. Употребляются в открытых каналах, самотечных системах, безнапорных трубопроводах, в промышленной сфере для коммерческого учета. При комплектации устройств гидростатическими датчиками кроме контроля за объемами сброса осуществляется мониторинг за наполнением канализационной сети.

Монтаж осуществляется в трубопровода либо каналах без дополнительных строительных работ.

Работа ультразвуковых датчиков основана на измерении разности времени прохождения импульсов ультразвукового колебания по направлению перемещения потока жидкости и против него. На измерительном участке устанавливаются датчики (пьезоэлектрические преобразователи), каковые инициируют возбуждение этих импульсов.

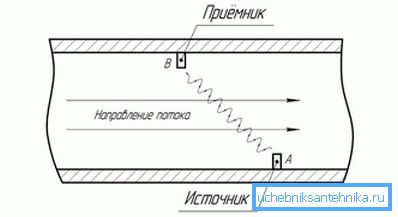

Принцип работы ультразвукового счетчика

Ультразвуковой датчик устанавливается под углом относительно сечения потока. Скорость может измеряться по одному либо двум лучам ультразвуковых колебаний. Датчики работают попеременно, сперва в качестве излучателя, после этого в качестве приемника. Перемещение жидкости приводит к изменению времени полного распространения сигналов по потоку и против него. На базе взятых сигналов определяется объём и скорость стоков в трубопроводе.

Преимущества устройств данного типа содержится в их универсальности, возможности установки в трубопроводах любой геометрии диаметром до девяти метров. Измерения происходят в любом направлении потока. Сооружение дополнительных колодцев либо измерительных камер для установки прибора не нужно.

К недочётам устройств возможно отнести необходимость постоянной очистки датчиков. Неоднородность стоков, наличие пузырьков, взвеси снижают достоверность показателей. Погрешность измерений достигает 5%.

Электромагнитный принцип

Электромагнитный

Это простые, но качественные устройства для измерения объема сточных вод, а также неочищенных. Используют на самотечных и напорных канализационных системах, при условии, что давление в напорных стоках не превышает 40 бар.

Принцип действия измерителей объема стоков основан на измерении электродвижущей силы (ЭДС), которая появляется в сточных водах при прохождении через неестественное магнитное поле. Скорость потока жидкости прямо пропорциональна появляющейся ЭДС, которая преобразуется в сигнал, поступающий на дисплей прибора контроллера. Измерение объемов стоков вероятно лишь в том случае, если они выполняют электрический ток, поскольку воздействие устройств основано на законе Фарадея (магнитной индукции). Жидкость, которая проходит через магнитное поле выступает в роли подвижного сердечника. Она инициирует электрический ток, зависящий от скорости перемещения стоков.

Преимущество электромагнитных устройств содержится в их универсальности, они разрешают измерять каждые виды жидких отходов, проводящих электрический ток, включая неочищенные стоки. Устройства стабильно показывают высокоточные данные при условии наличия системы самоочистки электродов.

Совет! К недочётам возможно отнести нестабильную работу при наличии сильных электромагнитных помех. Цена расходомеров зависит от диаметра трубы либо канала, поскольку выполнение первичного преобразователя должно быть неизменно полнопроходное.

Рычажно-маятниковые измерители стоков

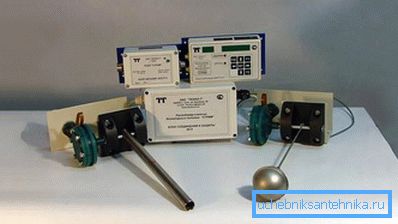

Рычажно-маятниковый

Область применения устройств – безнапорные открытые и закрытые канализационные каналы. Принцип действия содержится в средней скорости и измерении уровня потока. Измерения проводятся неизменно. Размеры канала, информация о текущем значении уровня потока разрешают вычислить текущее значение поперечной площади сечения стоков. Количество стоков определяется как произведение расхода проходящих нечистот за единицу времени измерения. Производительность прибора определяется как произведение сечения потока на его скорость.

Прибор является устройством с закрепленным на оси рычагом, на котором жестко прикреплен сферический поплавок. На другом конце рычага установлен датчик угла отклонения рычага относительно вертикали к горизонтальной линии. При отсутствии стоков рычаг находится в вертикальном положении. При наличии стоков поплавок поднимается либо опускается, меняя угол наклона в зависимости от уровня стоков в трубе. Через показания угла наклона определяется уровень нечистот.

Принцип работы маятникового счетчика

Для измерения скорости употребляется другой узел, воображающий собой поворотную лопасть из нержавеющей стали. Лопасть закреплена на оси. Один конец лопасти вольно опускается в жидкие отходы. На оси закреплен датчик, который показывает скорость потока по углу отклонения лопасти в зависимости от силы течения.

Данные устройства снабжают высокую точность измеряемых параметров учета стоков независимо от наличия загрязнений в трубе и других факторов.

Перед тем как выбрать модель расходомера, нужно знать, какие конкретно требования предъявляются к системе канализации и какой тип водоводов употребляется.

Сети канализации возможно поделить на открытые и закрытые. Закрытые сети делятся на напорные и безнапорные. К безнапорным относятся и открытые каналы. По напорным каналам стоки движутся под действием насосов, в безнапорных, и открытых – самотеком из-за наклона трубопровода.

Для измерения в напорных трубопроводах применяют устройства с датчиками. Электромагнитные либо ультразвуковые расходомеры подбираются исходя из учета расчетных затрат стоков.

Установка расходомера в открытом канале

Наладить учет сточных вод в самотечных трубопроводах – более непростая задача. Открытые либо закрытые каналы характеризуются перемещением нечистот самотеком под действием силы тяжести с маленькой скоростью.

Устройства, измеряющие лишь уровень жидкости, дают показания для предстоящего расчета объемов стоков с учетом данных сечения канала. Для открытых каналов применяют рычажно-маятниковые расходомеры.

Более правильные результаты дают устройства второго вида, измеряющие по принципу «площадь-скорость». Уровень жидкости в безнапорных каналах не имеет постоянного значения. В частном доме слив может происходить иногда, там слив будет незагруженным главное время, исходя из этого употребляются данные по площади потока, его скорости за временной отрезок.

Для измерения скорости в безнапорных закрытых каналах применяют ультразвуковые и электромагнитные расходомеры. Конкретные модели подбирают в зависимости от диаметра трубопровода.

Узел учета сточных вод

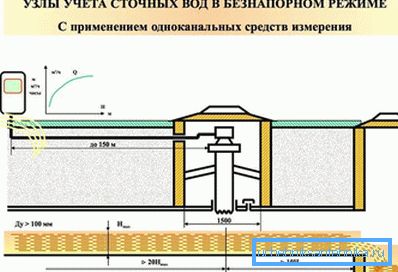

Узел учета в безнапорном режиме

Узел учета сточных вод является совокупностью средства измерения затрат сточной воды, колодца, для размещения устройств учета и их техобслуживания, и отрезка трубы, на котором производятся измерения. Средства измерения складываются из первичного преобразователя (датчика) и вторичного преобразователя, в котором происходит обработка, отображение и хранение измеренной информации. Колодец сооружают намерено на данном участке трубопровода. Трубопровод должен быть прямолинейным в отрезке измерений стоков.

Перед выбором типа расходомера требуется целесообразности установки и оценка необходимости прибора учета и выбор места для монтажа прибора.

При устройстве узла учета в личной застройке, место направляться выбирать до точки соединения с неспециализированной канализацией.

Варианты узлов учета

При выборе средств измерений прибор обязан регистрировать значения расхода стоков во всем диапазоне затрат для имеющегося диаметра трубопровода. Точность измерений должна быть высокой, допускается погрешность не более 5 %. Система учета обязана накапливать все данные, предоставлять сведения о суммарном накопительном объеме, периодах простоя и измерений. Энергоснабжение расходомера должно быть бесперебойным с запасным источником питания.

Участок трубопровода, где устанавливается прибор учета, должен быть прямолинейным. Располагать расходомер следует в самой нижней части личной канализационной сети, где находится большое заполнение трубопровода.

На любой узел требуется проект, который согласовывается с организациями и ведомствами, обслуживающими канализационные сети. По окончании получения всех выполнения проекта и разрешительных документаций содержится соглашение на абонентское обслуживание.
