Трубогиб для профильной трубы самому

При постройке теплицы, работе на приусадебном участке либо прокладывании трубопровода появляется необходимость согнуть под определенным углом трубу либо железную полосу. Для этих целей имеется особый инструмент – трубогиб. Возможно купить его в магазине либо изготовить трубогиб для профильной трубы своими руками. Такое приспособление способно гнуть изделия из алюминия, стали и меди.

Разновидности

Ручной трубогиб

Модели устройства отличаются принципом работы:

  1. Мельчайшей мощностью владеют ручные инструменты, которыми возможно согнуть трубу с минимальным диаметром.
  2. Для изделий большего размера потребуется приложить упрочнения гидравлического привода. Такая модель употребляется специалистами и разрешает делать значительный объем работы в маленький срок.
  3. Трубогиб с электрическим приводом изготавливается в стационарном и мобильном варианте. С его помощью возможно сгибать трубы разного диаметра, а ручная модель настроена лишь на один типоразмер. Применение электромеханического инструмента гарантирует правильный угол изгиба и не приводит к деформации профиля трубы.

Методы действия

Вальцы электрические

  • Намотка – труба крепится к гибочному ролику, который наматывает ее на себя, создавая заданный угол.
  • Арбалетный способ – труба опирается на два стационарных ролика, а третий продавливает ее посередине.
  • Вальцовка – конструкция имеет три подвижных ролика, расположенных в одной плоскости. Центральный ролик прокатывает и вдавливает изделие.
  • Обкатка – труба зажимается на шаблоне, а подвижный ролик прокатывает ее по контуру.

Трубы нельзя изгибать на любую величину угла, существуют особые справочники, в которых указываются допустимые значения для изделий с толщиной стенок и различным сечением.

Изготовление инструмента

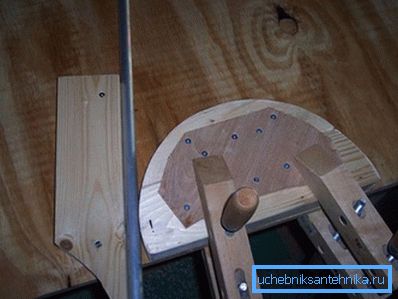

Деревянное приспособление для гибки профильных и круглых труб

Итак, как сделать инструмент для сгибания труб? Несложный вариант ручного трубогиба изготавливают из дерева. Вырезается шаблон, соответствующий по форме радиусу сгибаемого изделия. Его толщина мало превышает размер трубы. Обеспечить надежную фиксацию разрешит выпиливание по торцу скошенного профиля. Шаблон выполняется из двух скрепленных досок. Заготовку прочно закрепляют на краю стола либо верстака. Рядом прикручивается древесная дощечка, которая послужит упором для трубы.

Процесс сгибания алюминиевой либо тонкостенной металлической профильной трубы происходит следующим образом – конец изделия вставляют в промежуток между упором и шаблоном, берутся за противоположную часть и с опаской сгибают ее. Труба ложится по торцу древесного шаблона. Дабы прилагать меньше упрочнений, возможно засунуть вовнутрь изделия железный прут либо надеть сверху трубу большего размера. С ее помощью возможно выполнить арку для теплицы. Дабы разместить долгую трубу, шаблон устанавливают на открытом пространстве, к примеру, на стене либо заборе.

По такому же принципу делается конструкция из железных крючков. На основании рисуется необходимый радиус и по линии набиваются подробности. Их положение возможно изменять для различных диаметров сгибания труб.

Станок для ручной гибки

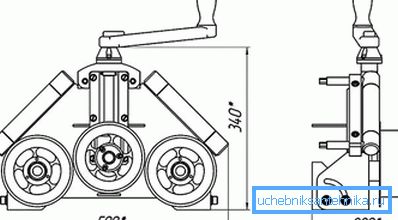

Схема ручного трубогиба

Дабы изготовить ручной трубогиб, нужно иметь (либо самому начертить) чертежи и по ним изготовить нужные подробности. Конструкция трубогиба снабжает постепенное изгибание трубы в щадящем для нее режиме. Таким приспособлением пользуются специалисты, дабы не деформировать изделия.

Рама для станка может изготавливаться из металла либо дерева. С древесными подробностями работать несложнее, но они быстро изнашиваются и имеют меньшую производительность. Самостоятельно изготавливают модели, в которых протяжку трубы делают вращением центрального прижимного ролика, но несложнее выполнить станок с прокруткой одного из опорных роликов. В случае если на такую конструкцию установить цепную передачу, то эффективность увеличится. Для изготовления несложной конструкции потребуется:

  1. Прочное железное основание, которое закрепляется на ровной поверхности.
  2. Берутся 4 прямоугольные пластины, в которых просверливаются отверстия для закрепления валов.
  3. Винтовым креплением пластины соединяются с основанием.
  4. В готовые пазы вставляются ролики подходящего диаметра. Валы крепятся при гаек и помощи шпилек.
  5. Конструкция для установки прижимного вала, деформирующего трубу, изготавливается из четырех профильных труб и приваренной сверху пластины.
  6. В пластине выполняется отверстие для установки винта, благодаря которому будет прижиматься и подниматься центральный вал.
  7. Для закрепления главного вала потребуется П-образная подробность, размещаемая между стойками. В ее боковых частях выполняются отверстия для фиксации вала, а к верхней пластине крепится винт.
  8. К одному из нижних валов крепится ручка для прокатки труб.

Приспособление для сгибания профильной трубы

Вариантов изготовления трубогибов достаточно большое количество, они отличаются сложностью выполнения. Видео окажет помощь разобраться с нюансами исполнения непростой работы. Если вы не имеет навыков работы и сварочного аппарата со сложными инструментами, возможно изготовить несложный шаблонный трубогиб.

Видео

Посмотрите подборку видео, в которой продемонстрировано, как сделать самые простые трубогибы:

Схемы и чертежи

Комплектация ручного трубогиба

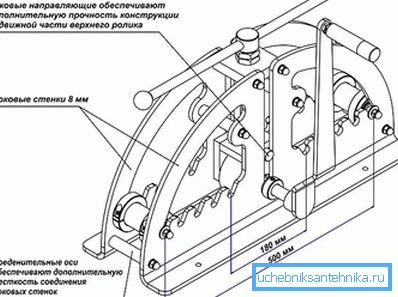

Устройство ручного трубогиба
