Монтаж металлопластиковых труб самому

Прокладывание инженерных систем в доме часто делают сами обладатели. Для установки выбирается материал, который легко соединяется в неспециализированный трубопровод. Металлопластиковые трубы – распространенный вариант для водопроводной системы в частном доме либо квартире. Благодаря особенности конструкции они гибкие и прочные, одновременно с этим удерживают заданную форму. В данной статье мы поведаем, как выполнить монтаж металлопластиковых труб своими руками.

свойства и Характеристики

Строение металлопластиковых труб

Металлопластиковые трубы отличаются успешным сочетанием двух материалов в одной конструкции, их внешний слой выполнен из особо прочного защитного полиэтилена, внутренняя часть – пищевой полиэтилен, снабжающий безопасность питьевой воды, а между клеевыми прокладками удерживается слой алюминия. Железная составляющая нужна для компенсации расширения пластика при нагревании и придания трубам прочности. Конструкция выяснила свойства и сферу применения изделий. Водопровод из металлопластиковых труб – самый популярный вариант их применения, также, материал подходит для системы отопления и теплого пола, его устанавливают на кухне и в ванной. Среди плюсов изделия:

  1. Высокая устойчивость к химическому воздействию и коррозии.
  2. возможность ремонта и Простота монтажа при соединении резьбовым фитингом.
  3. Отсутствие отложений в труб.
  4. Свойство сохранять заданную форму.
  5. Доступная цена.
  6. Продолжительный срок работы.

Металлопластиковые трубы разного диаметра

Диаметр изделий образовывает 16–53 мм, но наиболее пользуются спросом трубы O 16 и 20 мм, они сами и фитинг необходимо размера стоят дешевле остальных размеров. Трубы выпускаются в бухтах большого метража, исходя из этого возможно отрезать любую длину. Уровень рабочей температуры труб колеблется от 0 до +95?C. При маркировке изделий указывается производитель, температура и номинальное давление, тип и диаметр материала. Данной информации достаточно для выбора, в случае если ее нет на трубе, значит, брать таковой товар не следует.

Создание схемы разводки труб разрешает посчитать их количество и метраж фитинга. По ней определяются места крепления труб к стенкам либо вырезания штроб для скрытой проводки трубопровода. Возможно нанести разметку трубопровода конкретно на стены – это облегчит работу.

Методы соединения

Способы соединения

Монтаж вероятен двумя методами:

  • резьбовым компрессионным фитингом;
  • прессовым фитингом (неразъемное соединение).

Соединение резьбовым фитингом не требует особенного инструмента, его возможно разбирать и переделывать. Среди недочётов – большая цена компрессионных подробностей и подтягивания соединения и необходимость проверки. Такую систему нельзя замуровывать в стенке, а корпус подробностей подвержен коррозии и износу.

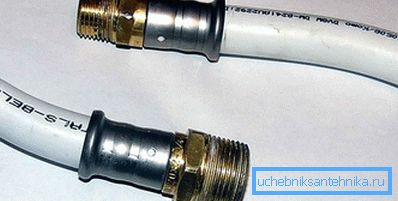

Неразборное соединение можно только срезать

Прессовый фитинг соединяет трубы надежно и долговечно, значительно чаще употребляется для монтажа теплого пола скрытой разводки. У соединения нет недочётов, но нужен специальный пресс и некоторый "стаж работы" с этим оборудованием.

Соединение пресс фитингом получается неразборным.

Пуш фитинг

Не считая рассмотренных способов имеется другое соединение – пуш-фитинг. Это самофиксирующееся соединение, не требующее применения оборудования. В корпуса современного фитинга установлена подпружиненное кольцо и муфта, и уплотнительные кольца, предотвращающие протечку. При исполнении монтажа нужно ввести трубу в пуш-фитинг до упора. Для контроля фиксации края трубы в муфте фитинга имеется смотровое окно. Корпус изделия ударопрочный, он изготовлен из стойкого полимера.

Соединение используется для холодной и тёплой воды и помогает 50 лет. Материал экологически чистый и надёжен для питьевой воды.

Инструменты для работы

Инструменты

  • Пресс-клещи для неразъемного соединения.
  • Острые ножницы для резки металлопластиковых труб.
  • Калибратор.
  • Гаечные ключи.
  • напильник и Шлифовальная бумага.
  • карандаш и Рулетка.
  • Пружина для загибания труб.

Разработка монтажа

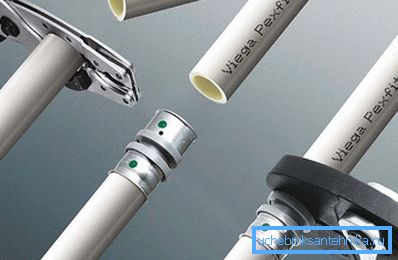

Технология монтажа

Установка металлопластиковых труб проводится следующим образом:

  1. Отмеряется нужный отрезок трубы с учетом вхождения в фитинг и отрезается по намеченной линии. Процесс разрезания имеет сложность из-за ее склонности и мягкости трубы к деформации. В случае если край примялся, его сглаживают калибратором. заусенцы и Острые края трубы зачищают круглым напильником. В случае если этого не сделать, то они повредят резиновую прокладку фитинга и нарушится герметичность стыка. Разрезание трубы выполняется особыми ножницами, при применении других инструментов место разреза получается неровным, а защитный слой трубы может взять повреждение. В таком месте вероятны протечки воды.
  2. На штуцере фитинга расположены уплотнительные кольца, а в резиновая прокладка – перед соединением убедитесь в их пригодности. По окончании осмотра на край трубы надевается кольцо и обжимная гайка, которое не редкость прямым либо конусным. Последний вариант надевается узкой стороной к гайке.
  3. В край трубы вставляется калибратор и поворачивается в различные стороны. Это нужно для повышения внутреннего диаметра, таковой процесс именуется развальцовкой. Для плотного соединения размер штуцера превышает сечение трубы.
  4. Увлажнив штуцер, на него натягивают трубу, подвигают гайку с уплотнительным кольцом и закручивают ключом. Комфортно пользоваться двумя инструментами – одним удерживать штуцер, а вторым закручивать гайку. Ее затягивают до появления характерного треска, в случае если продолжить закручивание, металл лопнет.
  5. Для перехода с металлопластиковой трубы на железную употребляется цанговый фитинг. Он же разрешает соединять трубы различного диаметра. Монтаж канализационных труб выполняется компрессионными фитингами.

Как верно согнуть трубу

Гнем трубу

В отличие от пластиковых труб, металлопластиковые коммуникации возможно загибать под нужным углом, что экономит количество дорогостоящего фитинга, а отсутствие стыков исключает протечку. Выполнить изгиб трубы возможно несколькими методами:

  • Вручную без применения инструментов, таковой способ подходит для изгиба на мелкий угол до 20?.
  • По окончании нагревания места сгиба строительным феном, загиб выполняется несложным перемещением. Данный способ требует внимательности, нельзя перегревать пластик.
  • Посредством особой пружины, которая вставляется вовнутрь трубы, и позволяет без проблем и как следует согнуть изделие. Для каждого сечения выбирается подходящая пружина.
  • Особым трубогибом, данный инструмент окажет помощь мастерам, не имеющим опыта. Метод применения несложен – задается необходимый угол и в устройство вставляется металлопластиковая труба, при сведении рукояток выполняется изгиб.

Величина изгиба трубы O16 мм (создаваемого вручную) должна быть таковой, дабы полученное расстояние между труб оказалось не меньше 80 мм.

Крепление трубопровода к стенке

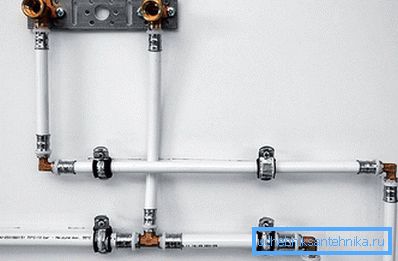

Крепление труб к стене

Для крепления металлопластиковой трубы применяют особые клипсы, в каковые изделие . Они изготавливаются для различных сечений труб. Перед установкой клипс выполняется разметка, тогда трубопровод ляжет ровно. Крепление к стенке выполняется саморезами либо дюбелями, его ход образовывает 1 метр, что разрешает избежать провисания труб. В месте, где выполняется поворот трубопровода, выполняется фиксация с двух сторон.

Рассмотрев все методы монтажа, имеете возможность выбрать для себя наиболее доступный и приемлемый.

Видео

Это видео ознакомит вас с главными правилами работы с металлопластиковыми трубами:

Из этого видео вы определите, как согнуть металлопластиковую трубу без особого инструмента. Кроме этого в ролике содержится информация о работе с кондуктором для МП труб:

Фото

Компрессионные фитинги для металлопластиковой трубы

Калибратор металлоплистоковых труб

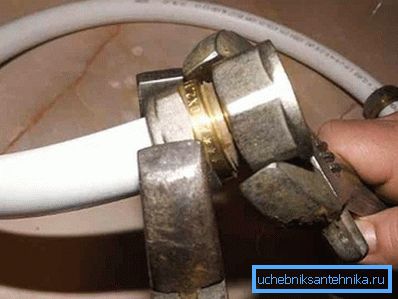

Фиксация трубы в компрессионном фитинге

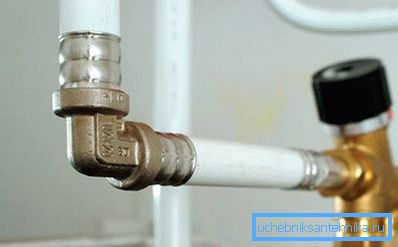

Обжимной фитинг в системе водопровода

Пуш-фитинг

Тройник переходка для соединения с металлической трубой

Фитиг обжимной тройник
