Знакомьтесь — электрические котлы отопления 220в

Купить ТЭНовый либо электродный электрический котел для отопления дома 220 В вы точно сможете или по месту жительства, или в интернет магазинах. Но самое главное тут, это верно вычислить мощность, дабы её хватило для обогрева вашего жилья.

Такой котёл не займёт много места в квартире

Помимо этого, вам нужно будет учитывать и другие параметры, к примеру:

  • сечение проводки в здании по отношению к неспециализированной потребляемой мощности;
  • либо таковой факт, как стабильность напряжения в сети.

Непременно, разных нюансов достаточно большое количество и без них никак не обойтись при установке таких устройств, исходя из этого, мы попытаемся ознакомить вас с самыми главными из них.

Электрокотлы

Главные отличия

Примечание. Все электрические котлы, работающие от сети 220В либо 230В, подразделяются на две главные категории по способу нагрева жидкости. Один из них греет её при помощи трубчатого электронагревателя либо ТЭНа, а другой — при помощи электродов, способом ионизации.

Принцип работы ТЭНового котла

Разъяснения к фото:

  1. ТЭНы — один вверху и два снизу;
  2. Жидкий теплообменник;
  3. Изолирующий слой;
  4. Расширительный бак;
  5. Предохранительный ОВ клапан;
  6. Датчик давления;
  7. Гидрогруппа (разводка и подача теплоносителя);
  8. Воздухоотвод теплообменника: A — возврат из системы, B — подача в систему
  • Электрические котлы, каковые работают на ТЭНах, в большинстве случаев, устанавливаются на стенку (навесные), имеют достаточно привлекательный небольшие размеры и внешний вид, что разрешает им превосходно вписываются в интерьер помещения. Пусковая терморегулирующая арматура в автоматическом режиме снабжает необходимый уровень нагрева теплоносителя для поддержания стабильного микроклимата в помещении. Этому содействуют пара датчиков, каковые следят не только за температурой жидкости, но и за состоянием воздуха в помещении.
Блок трубчатого электронагревателя
  • Оболочка греющей трубы, в большинстве случаев, выполнена из алюминия, стали либо титана, а в находится спираль из нихрома с контактными стержнями и всё это запрессовано в трубке кварцевым песком. Мощность агрегата по большей части зависит от мощности самих ТЭНов и их количества, бытовые установки (до 4кВт) запитываются от сети 220В (однофазные), но более замечательные уже нуждаются в напряжении 380В (трёхфазные). В набор некоторых котлов включается вспомогательный циркуляционный насос, что облегчает запуск и монтаж отопительного контура.

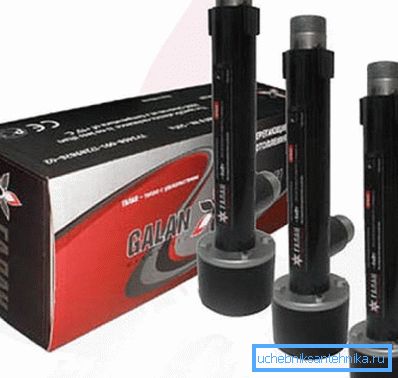

Электродные котлы Галан: фото
  • Совсем по-другому происходит нагрев теплоносителя в котлах электродного типа, каковые, равно как и ТЭНовые, работают от переменной сети 220В и 380В (однофазные и трёхфазные), а количество фаз уже зависит от мощности агрегата. Но отличается электродный тип устройств не только принципом нагрева, но и более низким электропотреблением, не смотря на то, что цена и тех и других устройств с похожими выходными данными приблизительно однообразна.
Принцип нагрева теплоносителя методом ионизации
  • В таких котлах вмонтированы два полярных электрода, каковые находятся конкретно в подогреваемой жидкости и тут происходит процесс ионизации. У нас в сети частота тока образовывает 50Гц, следовательно, столько же раз за секунду будет изменяться полярность, и ионы будут соответственно поменять направление перемещения. От таковой частоты они нагреваются, другими словами, греется теплоноситель.
  • Необходимо отметить безопасность таких устройств — при образования утечки жидкости система прекращает свою работу, поскольку просто-напросто исчезает материал для замыкания электродной цепи. Получается, что в ТЭНах цепь замыкает нихромовая спираль, а тут — сам теплоноситель.

Примечание! Хочется сходу развеять опасения пользователей не привычных с законами электричества — ток проходит по пути малейшего сопротивления — в этом случае — между электродами и страшная территория находится лишь между ними. Теплоноситель в системе не находится под напряжением, следовательно, она надёжна, как и говорит об этом инструкция по применению котла.

ТЭНовые модели

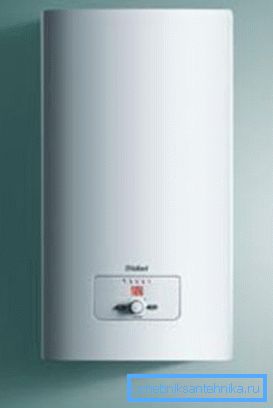

WAILLANT eloBLOCK (навесной)

На верхней фотографии вы видите ТЭНовый электрический котёл WAILLANT eloBLOCK. Такая модификация занимает лидирующие позиции в мировых стандартах не только по характеристикам, но и по дизайну, который разрешает греющему прибору превосходно вписываться интерьер помещения.

Мощность данного прибора при различных модификациях может составлять от 6 до 28 кВт, исходя из этого и запитываться различные модели смогут или от ?220В, или от ?380В — всё зависит от потребляемой и создаваемой мощности агрегата.

WAILLANT eloBLOCK имеет большую температуру нагрева воды 85 ?C при объёме расширительного бака отопления 7 л, минимальном рабочем давлении 0,8 бар и большом — 3 бара. В ходе эксплуатации рекомендуется поддерживать давление в пределах 1-2 баров, не смотря на то, что при необходимости это показатель, само собой разумеется, возможно изменять. Размеры прибора высота/ширина/глубина составляют 740x410x330 мм при массе 34 кг.

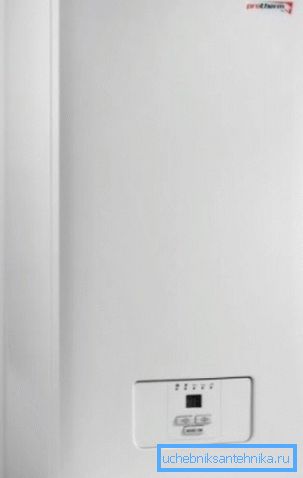

PROTHERM (навесной)

ТЭНовый одноконтурный котёл навесного типа PROTHERM 12K представляет собой нагревательный агрегат, где модели 6К и 9К работают от переменной сети 220В. А вот модель 12К, 18К, 21К, 24К уже подключаются к трём фазам ?380В, но наряду с этим у моделей 6К и 9К также имеется возможность трёхфазного подключения.

Прибор имеет 2 ТЭНа с шестью ступенями мощности, номинальная мощность 6кВт при среднем КПД 99%. Большая температура воды 85?C, большое рабочее давление насоса 0,8 бар, минимальное — 3 бара, рекомендуемое 1-2 бара.

Электродные модели

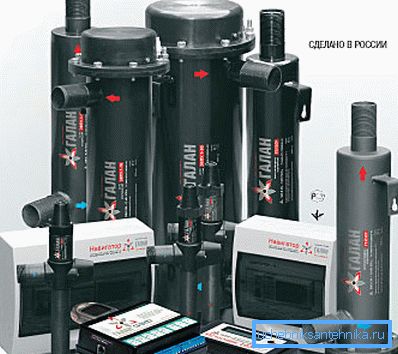

Электродные котлы Галан разной мощности

В Российской Федерации значительно чаще в магазинах возможно встретить продукцию отечественного производителя компании Галан и это отлично, поскольку такие агрегаты смогут обогреть помещение с любой площадью и справятся с этим отнюдь не хуже дорогих импортных аналогов.

Такие устройства вы без особенного труда сможете установить своими руками, само собой разумеется, в случае если разбираетесь в контурах отопления. Ионные обогреватели проточного типа активно применяются, как для радиаторных контуров, так и для системы тёплого пола — главное условие, дабы котёл был в вертикальном положении и был выше трубы подачи.

Параметры Оптимальное использование котлов
Очаг 2 Очаг 3 Очаг 5 Очаг 6 Гейзер 9 Гейзер 15 Вулкан 25
Размеры помещения (м3) 80 120 200 250 340 550 850
Потребляемая мощность номинальная (кВт) 2 3 5 6 9 15 25
Напряжение номинальное (В) 220 220 220 220 380 380 380
Средний расход электричества при достаточном утеплении помещения (кВт/час) 0,5 0,75 1,25 1,5 2,5 4 6,6
Большая сила тока каждой фазы (А) 9,1 13,7 22,7 27,3 13,7 22,7 37,5
Номинальная сила тока для автоматики в электромеханическом варианте (А) 10 16 25 32 3 по 16 3 по 25 3 по 40
Сечение бронзового провода (мм2) 220В 4 4 4 6 — — —
380В — — — — 4 4 6
Рекомендуемое количество теплоносителя в системе отопления (л) 20 — 40 25- 50 30 — 60 35 — 70 50 — 100 100 — 200 150 — 300
Внутренний диаметр (ДУ) патрубков на выходе и входе в котле (мм) 25 25 25 25 32 32 32
Протяженность агрегата (мм) 250 275 320 335 360 410 460
Масса агрегата (кг) 0,85 0,9 1,05 1,1 5,0 5,3 5,7

Таблица соотношения мощности котлов к величине помещения

Примечание. В таблице приведены модификации производителя Галан, но они в течение времени неизменно усовершенствуются. Исходя из этого, данные параметры возможно принимать лишь, как неспециализированные, но не совершенно верно характеризующие тот либо другой тип котла.

Заключение

Как видите, установка любого электрического котла по сложности будет значительно несложнее, нежели монтаж газовых, жидкотопливных а также твердотопливных агрегатов, поскольку вам не нужно будет решать проблему отвода продуктов сгорания — тут их нет! В данной статье имеется видео ролик, который окажет помощь вам лучше ознакомиться с материалом.
