Все, что необходимо знать про электрический котел отопления

По стоимости электрическое отопление уступает только газу, одновременно с этим электрифицированы у нас кроме того маленькие поселки, а вот с газификацией дела обстоят не так прекрасно, это растолковывает высокую популярность электрокотлов для отопления. Многие производители упрощают задачу потребителям и оснащают котельный блок дополнительным оборудованием, а также и циркуляционным насосом.

Производитель оборудовал электрокотел насосом

Виды электрокотлов

Котлы возможно классифицировать по методу нагрева воды, причем насос для котла отопления может устанавливаться в устройство любого типа.

Выделяю такие классы котлов как:

  • устройства, в которых нагрев воды выполняется посредством ТЭНа. Такие электрокотлы отопления достаточно громоздкие и в случае если вода твёрдая, то накипь достаточно быстро покроет нагревающий элемент. Считаются самыми несложными по конструкции;

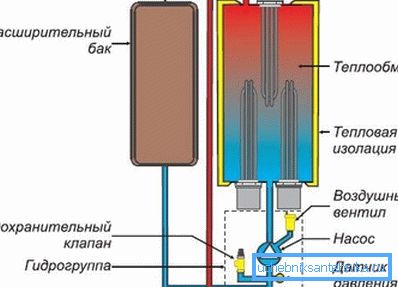

Устройство котла с ТЭНами
  • индукционные – в них употребляется явление электромагнитной индукции. Нагревательный элемент представляет собой простую индукционную катушку – на металлический сердечник (который находится в трубе из диэлектрика) намотана проволока, через которую и проходит электрический ток. При включении котла ток, проходящий через обмотку ток провоцирует происхождение тока и в сердечнике, это ведет к разогреву металлического стержня;
Индукционный котел отличается малыми размерами
  • электродные котлы – смогут работать только с водой, поскольку серьёзен состав теплоносителя. Вода, в принципе, простой проводник с большим сопротивлением. В нее опускаются 2 проводника, через каковые после этого пропускается переменный ток, вода, как и любой проводник, разогревается. Устройства для того чтобы типа циркуляционными насосами, в большинстве случаев, не оборудуются.
Схема электродного котла

Что касается расширительного бачка и циркуляционного насоса для системы отопления, то вероятны такие варианты размещения этих элементов:

  • и насос, и бачок находятся в корпусе котла – таким моделям в большинстве случаев отдают предпочтение, в случае если котел будет находится в доме, а не в отдельном помещении;

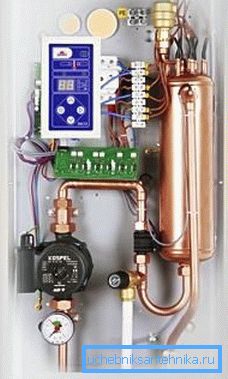

Теплообменник и насос расположились в одном корпусе
  • насос возможно вынесен за пределы корпуса, на эффективности его работы это не отражается.

Устройство электрокотла и установленное дополнительное оборудование

Не обращая внимания на то, что моделей электрокотлов возможно перечислить несколько дюжина, конструкция в общем остается неизменной.

Электрические котлы отопления с насосом складываются из таких узлов (список приведен для типовой ТЭНовой модели):

  • теплообменник – объемный бак с водой, в который загружены ТЭНы, бак в обязательном порядке должен иметь заводскую теплоизоляцию;

Обратите внимание! Регулировка работы ТЭНового котла является следствием включения различного количества ТЭНов. Так, для понижения мощности автоматика часть из них.

  • в состав гидрогруппы входит циркуляционный насос, манометр, клапан для стравливания воздуха из системы и предохранительный клапан;
  • расширительный бак – нужен чтобы компенсировать изменение объема теплоносителя при нагреве.

Обратите внимание! Циркуляционный насос в обязательном порядке должен быть расположен на трубопроводе, подающем охлажденный теплоноситель обратно в котел. В случае если поставить его на подающую трубу, то высокая температура значительно снизит его долговечность.

Подробнее о его установке и подборе котла

Мощность современных электрокотлов изменяется в широком диапазоне. В продаже возможно отыскать как компактные модели, мощность которых не превышает 6 кВт, так и настоящих «монстров», чья мощность приближается к 100 кВт. Ясно, что такие устройства употребляются для обогрева громадных площадей – в частном постройке не употребляются.

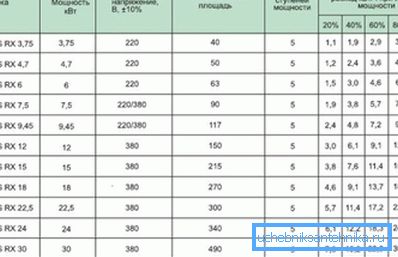

Характеристики котлов WARMOS

Подбор мощности котла

В общем случае подбор мощности любого котла выполняется исходя из потерь тепла квартиры (либо дома), кроме этого в расчете учитываются климатические изюминки местности, тип утепления и т. д. Несложнее говоря, расчет ведется исходя из того, дабы в помещениях теплопотери через окна и ограждающие конструкции уравновешивались поступлением тепловой энергии от радиаторов отопления.

С достаточной степенью точности требуемую мощность котла возможно выяснить и по приближенной зависимости. Учитывая, что все современные котлы оборудуются терморегуляторами, вероятное маленькое завышение мощности не критично. Да и цена не очень сильно изменится в случае если подстраховаться и забрать котел чуть замечательнее, чем взяли по расчету.

Требуемая мощность определяется с применением таковой зависимости в формуле  W_к=(S•W_уд)/10,

приняты такие обозначения:

  • Wк = мощность котла, кВт;
  • S – суммарная отапливаемая площадь, м2;
  • Wуд – удельная мощность, для теплый регионов возможно принять равной 1,0, для центральных – 1,1 – 1,15, для северных – как минимум 1,2$
  • 10 – переводной коэффициент.

В случае если воспользоваться предложенной формулой, то для отопления частного дома площадью, к примеру, 160 м2, расположенного в центре РФ пригодится котел мощностью  W_к=(160•1,1)/10=17,6?18 кВт.

Итог оказался достаточно близкий к рекомендованным самими производителями значениям. Так, для площади 150 м2 рекомендован 19-киловаттный котел, расчет дал фактически такое же значение.

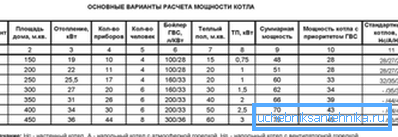

Рекомендованные значения мощности в зависимости от отапливаемой площади

Приведен самый несложный пример – он подойдет для расчета мощности одноконтурного котла. Для подбора двухконтурного устройства необходимо учесть еще и расход энергии на подогрев воды для потребностей ГВС (тёплого водоснабжения).

Требования к проводке

Достаточно важной преградой для установки котла своими руками может стать то, что необходимо владеть хотя бы минимальными познаниями в электротехнике. В частности, необходимо осознавать, что далеко не все котел возможно подключать к простой электросети.

Обратите внимание! Хорошим вариантом можно считать прокладку личной питающей электролинии для котла. В случае если технически это сделать не представляется вероятным, то лучше подстраховаться и не подключать к простой сети устройства мощностью выше 6-7 кВт.

По большому счету рабочее напряжение электрокотла 220В видится лишь у относительно маломощных устройств. В случае если проектируется система отопления частного дома, то, вероятнее, будет использован котел мощностью порядка 16-20 кВт, а то и больше. А это значит, что придется запитать его раздельно.

Обратите внимание! Котлы мощностью более 6 кВт оборудуются системой многоступенчатой регулировки мощности. В переходные периоды (осень-зима, зима-весна) это разрешает снизить затраты электричества на отопление в разы.

Пренебрежение подбором сечения проводки приведет к нагреву кабеля. В следствии может оплавиться возможные последствия и изоляция для того чтобы развития событий хорошими совершенно верно назвать запрещено.

Инструкция по подбору диаметра провода достаточно несложна. Возможно применять приблизительную зависимость в соответствии с которой ток в 1 А потребует сечения провода площадью 1 мм2.

Примерное соотношение между мощностью и площадью жилы кабеля

К примеру, необходимо выяснить минимальные размеры провода для подключения котла мощностью 6 кВт, подключение выполняется к простой сети 220 В. Учитывая указанную зависимость, расчет будет вестись по формуле  S= W_к/(U•I),

в формуле приняты обозначения:

  • S = площадь сечения проводника, мм2;
  • U, I – соответственно напряжение и сила тока.

В рассмотренном примере площадь сечения проводника должна быть равна S= 6000/(8•220)=3,41 ?мм?^2.

Таковой подход считается достаточно приближенным. К тому же не учитывается таковой фактор как, к примеру, материал проводника, а это также воздействует на максимально допустимую токовую нагрузку. Для выбора кабеля под более замечательный котел нужно все-таки выполнить более точный расчет.

При таких условиях инструкция по расчету мало усложнится:

  • вначале необходимо найти силу тока по каждой фазе. Расчет ведется по формуле I= W_к/(U_л•v3),

где Uл – линейное напряжение, 380 В в нашем случае;

  • по ГОСТу 16442-80 подбирается сечение жилы. Наряду с этим необходимо учесть какой металл употребляется – алюминий или медь, и метод прокладки кабеля – над- либо подземный.
Значения максимальных токов в зависимости от площади сечения проводника

Рассмотрим пример расчета для 3-фазного котла мощностью 22 кВт, подключение будет выполняться посредством 3-жильного кабеля.

Расчет ведем по предложенной методике:

  • определяем силу тока I= 22000/(380•v3)=33,43 А.
  • по ГОСТу 16442-80 подбирается сечение жилы, вероятны 2 варианта. В случае если употребляется медь, то жила сечением 4 мм2 в полной мере подойдет, для нее допустимая токовая нагрузка составит 37 А, так что еще и маленький запас останется. Для алюминиевых жил придется сечение жилы расширить до 6 мм2 – допустимая токовая нагрузка при таких условиях составит кроме этого 37 А.

Последнее, что осталось сделать – подобрать предохранитель соответствующей мощности. Возможно соответствующими таблицами, в которых для каждого значения мощности котла указана мощность сечения и площадь жилы автоматического предохранителя. Для нашего примера подойдет автомат 35А.

Данные для подбора предохранителя в зависимости от мощности котла

Требования безопасности

Электрические котлы отопления с насосом требуют особого внимания на этапе подачи электричества.

Необходимо учесть следующее:

  • мощность автоматического предохранителя обязана мало быть больше большую силу тока при работе котла;
  • заземление при подключении в обязательном порядке. Выполняется заземление 3-й или 5-й жилой в кабеле;
  • провод N (нулевой рабочий) подключается к клеммнику щитка (нулевой шине);
  • заземление (РЕ провод на схеме) подключается к соответствующей шине (маркировка «Земля»).

Обратите внимание! Распространенной неточностью при подключении есть то, что люди путают Nи РЕ провода. Так что на текущий момент необходимо обратить особенное внимание.

На фото показано правильное подключение проводов

Обвязка электрокотла

Под обвязкой знают целый процесс подключения от А до Я, другими словами не только подачу питания на котел, но и установку всех элементов отопительной системы (расширительный бачок, циркуляционный насос, фильтры, несколько защиты и т. д.).

На фото – подключение электрокотла завершено

Для дополнительной гибкости в регулировании отопления возможно применять схему со смесителем. Именно поэтому температурный режим возможно регулировать не только трансформацией мощности работы котла, но и за счет смесителя с сервоприводом.

При установке котла направляться придерживаться следующих рекомендаций:

  • нужно максимально удалить его от водопровода, размещается электрокотел лишь в сухом месте, это делается чтобы не было замыкания;
  • компактный котел может разместиться на стене, при таких условиях употребляются дюбели или анкерные болты. Напольные модели кроме этого популярны, для них возможно ограничиться несложной подставкой из диэлектрика, само собой разумеется, основание должно быть ровным;

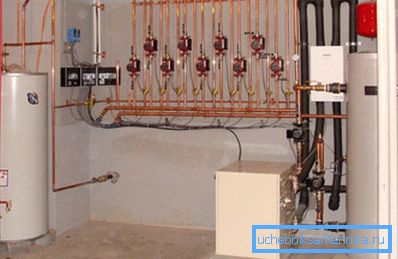

Напольный котел установлен на небольшом постаменте
  • затем приступают конкретно к подключению его к отопительной системе. Конечно, подача воды на время монтажа заканчивается. Само подключение несложное, употребляются разъемные соединения, так что при необходимости демонтировать котел сложности не составит. Насосы для котлов отопления устанавливаются поближе к котлу на обратке;
  • после этого наступает черед электрической части. С расчетом мы разобрались в прошлых разделах, единственное, что необходимо отметить – провода лучше размещать в кабель-каналах. Само собой разумеется, все кабели прекрасно изолированы, но защита лишней не будет. В качестве кабель-канала возможно применять гофрированный гибкий трубопровод.

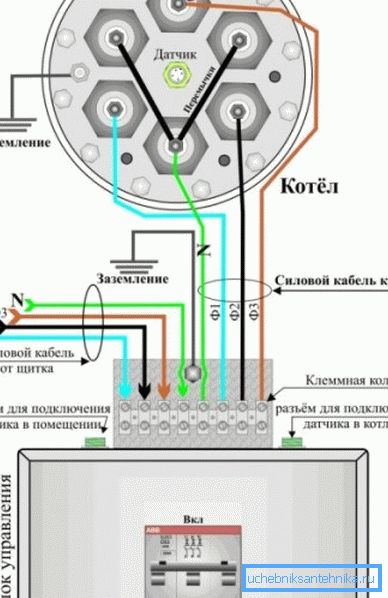

На схеме показан пример подключения ТЭНового котла

Обратите внимание! В случае если скачки напряжения в сети нередки, то подключение необходимо делать через стабилизатор.

  • затем остается лишь заполнить систему водой и проверить герметичность.

Подведение итогов

Электрокотлы с насосами – хороший выбор для отопления дома в тех районах, где отсутствует централизованная подача газа, а жажды применять твердотопливные аналоги нет. Еще на этапе производства производитель дополняет котел такими элементами как циркуляционный насос и расширительный бачок, за счет этого процесс монтажа отопительной системы пара упрощается.

На видео продемонстрирован пример подключения электрокотла мощностью 6 кВт.
