Верная установка биметаллических радиаторов отопления в

В большинстве регионов нашей планеты с умеренным, континентальным и холодным климатом, наиболее действенными способами обогрева жилых домов и коммерческих зданий, считаются автономные либо централизованные системы водяного отопления. В качестве теплоносителя в них, в большинстве случаев, употребляется простая вода, или незамерзающая жидкость, которая циркулирует между комнатными теплообменниками и нагревательным котлом, в роли которых выступают бытовые радиаторы отопления.

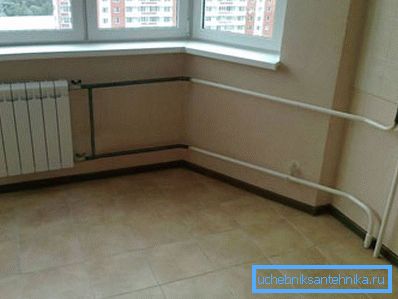

Современный радиатор отопления в интерьере жилой квартиры.

Независимый монтаж бытовой системы отопления

На данный момент существует много всевозможных бытовых отопительных устройств, изготовленных из разных материалов с применением передовых разработок, исходя из этого потом в данной статье будут детально рассмотрены главные эксплуатационные качества биметаллических комнатных радиаторов, предназначенных для обогрева жилых частных и квартир домов с автономной либо централизованной системой отопления.

Кроме этого, для домашних мастеров тут будет предложена подробная инструкция, в которой представлено пошаговое описание разработки подключения и самостоятельного монтажа биметаллических радиаторов к бытовой системе отопления.

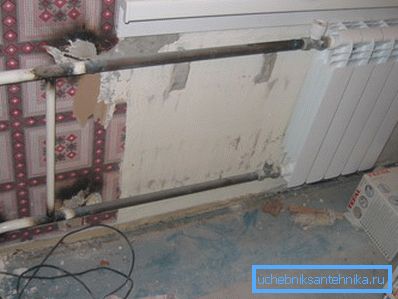

Установка таких радиаторов оправдана только в сетях с высоким давлением.

Конструктивные изюминки биметаллических радиаторов

Все биметаллические бытовые радиаторы отопления изготавливаются из двух разных видов металла, и как правило являются композитную схему, в которой внутренние магистральные коллекторы и вертикальные теплопроводные каналы изготавливаются из стали, а наружное боковое оребрение и покрытие изготавливается из цветных металлов, владеющих высокой теплопроводностью.

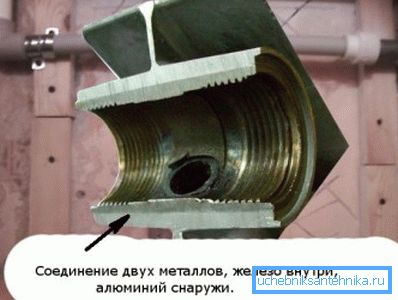

Секция в разрезе

Еще одна характерная изюминка биметаллических изделий содержится в том, что их внутренние каналы имеют меньшее сечение, если сравнивать с привычной чугунной батареей, исходя из этого при скорости потока и одинаковом давлении, полная смена всего объема теплоносителя в них происходит стремительнее, благодаря чему они имеют более высокую теплоотдачу.

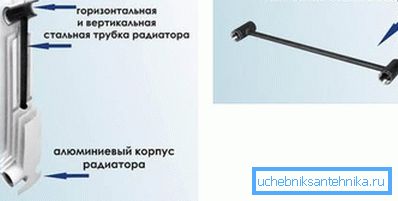

Внутреннее устройство биметаллических секций.

Обратите внимание! При остывании и нагревании биметаллических элементов, в определенный момент смогут быть слышны характерные негромкие щелчки. Наряду с этим направляться знать, что они появляются за счет отличия коэффициентов линейного расширения разных металлов, исходя из этого считаются обычным явлением.

Преимущества и недочёты

Главным недочётом всех биметаллических радиаторов, если сравнивать с чугунными батареями, есть их высокая цена, которая обусловлена большой ценой цветных металлов, применяемых для изготовления теплорассеивающих элементов бокового оребрения.

Одновременно с этим, не обращая внимания на большую цена, все биметаллические изделия владеют рядом неоспоримых преимуществ, каковые заключаются в следующем:

  1. Благодаря толстостенному водопроводному коллектору и вертикальным теплопроводным каналам, изготовленным из стали, такие радиаторы являются весьма надежными, потому, что не деформируются под действием большой температуры, прекрасно противостоят гидродинамическим нагрузкам, по причине того, что вычислены на давление воды в системе до 52 кг/см?.
  2. Конструкционная и трубная сталь в меньшей степени подвержена коррозии, чем алюминий, исходя из этого внутренние стены труб фактически не окисляются и не обрастают известковым налетом.
Технические характеристики биметаллического отопительного прибора.
  1. Наружное алюминиевое оребрение владеет высокой теплопроводностью, и благодаря намерено созданному профилю поперечного сечения, имеет громадную площадь наружной поверхности, исходя из этого такие подробности владеют высокой теплоотдачей и хорошей теплорассеивающей свойством.
  2. Не считая всего другого, изделия с алюминиевым оребрением существенно легче литых чугунных батарей, исходя из этого монтаж радиаторов отопления биметаллических возможно делать самостоятельно, без посторонней помощи.
  3. Биметаллические радиаторы имеют долгий расчетный срок эксплуатации, а наружное декоративное покрытие порошковой полиэфирной эмалью придает им эстетичный внешний вид.

Совет! При выборе окрашенного биметаллического радиатора направляться отдавать предпочтение моделям яркого, а оптимальнее белого цвета, потому, что яркая поверхность владеет наилучшей теплоизлучающей свойством.

Сборка нагревательных секций

Все виды бытовых радиаторов поступают в продажу в виде готовой батареи, собранной из нескольких секций нагревательных элементов.

В зависимости от объема отапливаемого помещения, теплоизолирующей способности несущих стен здания, и климатических изюминок конкретного региона, размеры, а соответственно тепловую мощность батареи в любую секунду возможно поменять, отсоединив либо добавив к ней необходимое количество секций.

  1. Нагревательные секции соединяются между собой при помощи особых проходных гаек, на которых с одной стороны нарезана правосторонняя, а иначе - левосторонняя наружная трубная резьба.

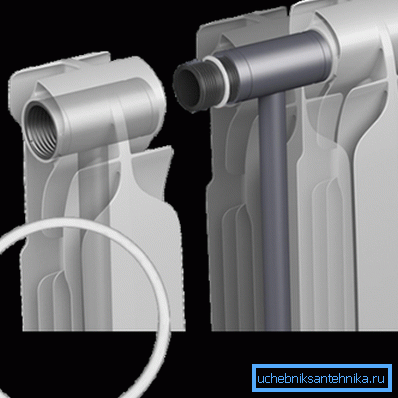

На фото показан принцип соединения нагревательных секций при помощи проходной гайки с герметизирующей прокладкой.
  1. Любая секция батареи имеет сквозное отверстие для прохода воды, в котором кроме этого, с одной стороны нарезана правосторонняя, а иначе – левосторонняя резьба.

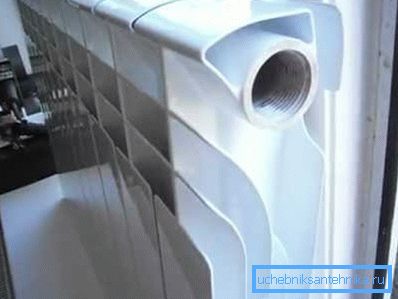

Сквозное отверстие с резьбой
  1. Перед сборкой батареи необходимо уложить смежные секции приятель наоборот приятеля, расположив их на ровной твёрдой поверхности лицевой частью вниз.
  2. Подготовить две проходные гайки, одеть на них по одной герметизирующей прокладке, а после этого от руки закрутить их в верхнее и нижнее отверстие одной из секций на 1-1,5 оборота, обращая внимание на верное направление резьбы.
  3. Резьбовые отверстия водопроводного коллектора второй секции совместить с резьбовой частью проходных гаек, по окончании чего, как быть может, завернуть их в один момент в обе секции от руки, не прилагая громадных упрочнений.

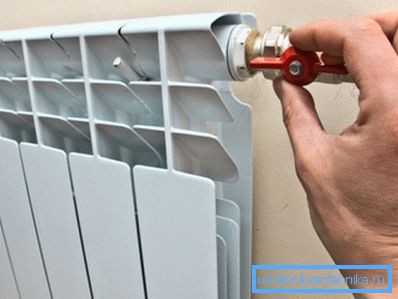

Установка шарового крана в проходную гайку
  1. Убедившись в соосности секций радиатора и в верном направлении нарезки резьбы, попеременно, с равномерным упрочнением затянуть обе проходные гайки при помощи особого радиаторного ключа.

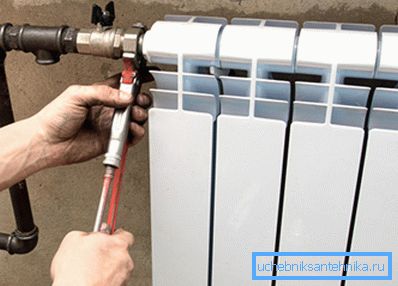

Подсоединение радиатора к подающей трубе

Совет! Современные радиаторы отопления имеют входные и выходные резьбовые отверстия с диаметром резьбы 1”, а подводящие трубы в доме смогут иметь другой размер, к примеру 1/2” либо 3/4”. Чтобы состыковать их между собой, перед установкой необходимо купить особый монтажный набор для имеющегося диаметра труб.

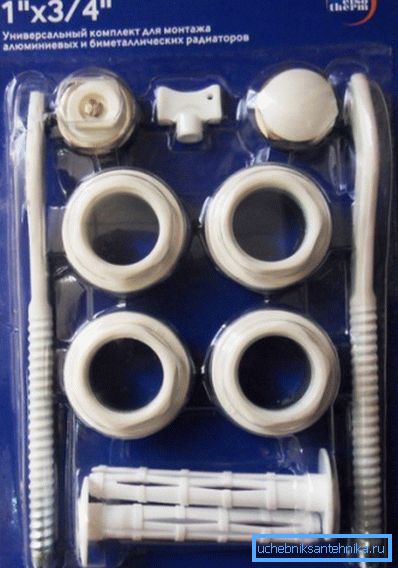

Монтажный комплект для установки биметаллических радиаторов.

В большинстве случаев, он складывается из двух либо четырех стеновых кронштейнов с дюбелями по бетону либо кирпичу, двух переходников с правосторонней резьбой, двух переходников с левосторонней резьбой, одной одним клапаном и резьбовой заглушкой для стравливания воздуха. Кроме этого раздельно направляться купить накидные гайки и шаровые краны американки.

Технологические изюминки монтажа

Независимый монтаж биметаллических радиаторов отопления на стену выполняется посредством штатных крепежных кронштейнов, а подключение к трубам системы отопления – при помощи особой накидной гайки, так называемой американки.

  1. Перед монтажом новых радиаторов к действующей системе отопления, направляться выполнить тщательную промывку ветхих коммуникаций для удаления мусора, ржавчины, и солевых и известковых отложений с внутренней поверхности труб.
  2. На конце подводящих водопроводных труб системы отопления нарезать резьбу, на которую необходимо навернуть латунные либо медные тройники.

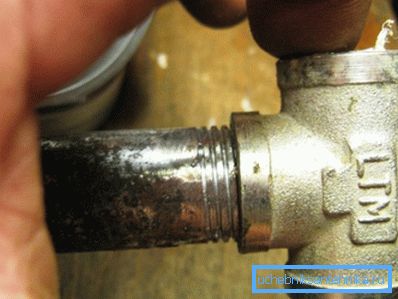

Установка тройника
  1. В прямые отводы тройников установить шаровые водопроводные краны, а Т-образные отводы подводящего и обратного патрубков соединить между собой отрезком трубы так, дабы оказался обводной трубопровод, либо иначе говоря байпас.
  2. Во входное и выходное отверстия радиатора установить переходники нужного размера, вовнутрь которых завернуть резьбовой патрубок гайки американки.

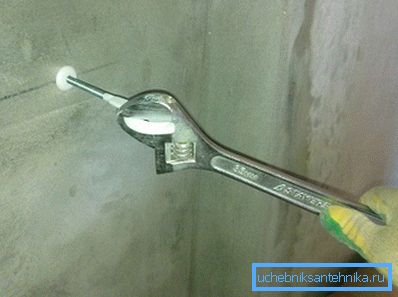

Установка кронштейнов
  1. Затем необходимо закрепить радиатор на стене при помощи кронштейнов из монтажного набора, а после этого подключить накидные гайки американок входного и выходного патрубков к шаровым кранам подводящей и обратной трубы системы отопления.

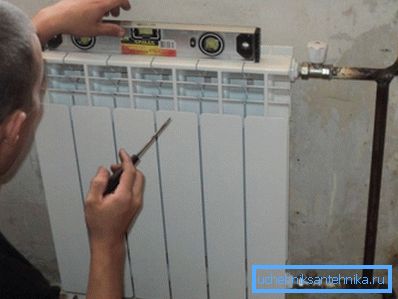

Проверка с помощью уровня
  1. В глухой торец верхнего коллектора каждого нагревательного прибора установить непроизвольный либо ручной клапан для стравливания воздуха из системы, который еще по-другому именуется кран Маевского.
Установка клапана для стравливания воздуха.
  1. Для удобства применения, вместо верхнего крана возможно своими руками установить механический термостат, который разрешает машинально поддерживать заданную температуру радиатора отопления.
С помощью термостата можно регулировать мощность обогрева
  1. По завершении монтажа, совершить опробование системы при повышенном рабочем давлении, на нарушения отсутствия герметичности и предмет протечек резьбовых соединений.

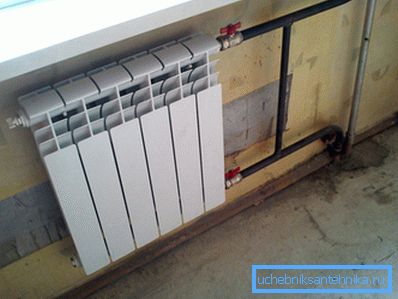

Готовый радиатор отопления в сборе с установленным байпасом и запорно-регулирующей арматурой.

Совет! Для уплотнения всех резьбовых соединений рекомендуется применять особую фторопластовую уплотнительную ленту (ФУМ), которую необходимо узким слоем намотать на резьбу, начиная от торца трубы, по ходу витков резьбы.

Заключение

Напоследок направляться подчернуть, что применение биметаллических радиаторов одинаково действенно как в автономных, так и в централизованных системах отопления, но при отопления жилой квартиры, для подключения биметаллических радиаторов возможно применять лишь металлические трубы, потому, что на протяжении плановых опробований, в централизованные тепловые сети может краткосрочно подаваться высокое давление.

Более подробную данные возможно взять, взглянув видео в конце данной статьи, либо изучив похожие материалы этого раздела на нашем сайте.
