Установка правила отопления: монтажа и радиаторов нормы

Установка радиатора отопления – это важная задача, от качества реализации которой зависит работа всей системы. Дабы избежать потопа в квартире и протекающих соединений, направляться знать правила и порядок исполнения работ по монтажу отопительных устройств. Мы поведаем, как верно установить радиатор отопления.

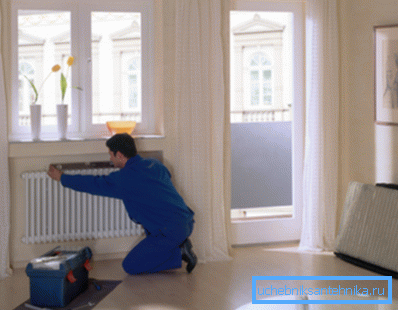

Чтобы понять, как устанавливать радиаторы отопления, нужно знать принципы выполнения этой работы.

Монтаж отопительных радиаторов

Схемы разводки труб

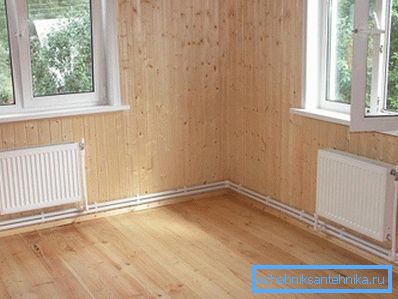

Перед тем, как правильно установить радиаторы отопления, следует определить тип разводки.

Правила установки радиаторов отопления смогут различаться в зависимости от типа отопительной способа и системы подключения устройств.

По типу система возможно:

  1. Однотрубной. Тут изделия подключаются последовательно к одной трубе, которая осуществляет как подачу, так и обратный отвод теплоносителя. Наряду с этим обратка прошлого конвектора есть подачей последующего, и любой следующий узел приобретает мало остывший теплоноситель;
  2. Двухтрубной. В таковой схеме изделия подключаются параллельно между двумя трубами: подающей и обратной. В этом случае во все узлы подается теплоноситель приблизительно однообразной температуры;
  3. Коллекторной. Тут отмечается комбинация двух прошлых способов: между двумя трубопроводами, подающим и обратным, параллельно подключены однотрубные контуры с одним конвектором. Так как таких контуров в большинстве случаев большое количество, они подключаются через коллекторы, что и стало обстоятельством наименования типа разводки.

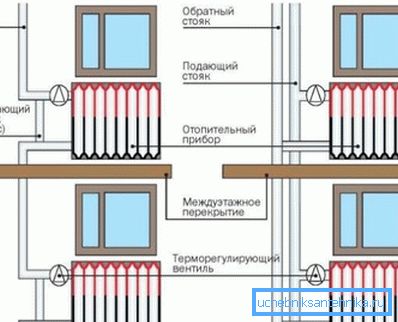

Однотрубная и двухтрубная системы разводки.

Обратите внимание! Отличить одну систему от другой легко: в однотрубной системе к каждому теплообменнику подходит лишь одна труба, в двухтрубной – две трубы, в коллекторной – две трубы от каждого устройства идут в коллекторный узел.

Схема установки радиаторов отопления имеет главные отличия при реализации двух- либо однотрубной системы. Дело в том, что установка отопительных радиаторов в однотрубную систему в соответствии с СНиП требует наличие байпаса, который даёт предупреждение разрыв контура при поломки одного из конвекторов.

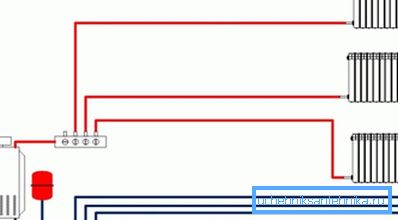

Схема коллекторной разводки.

При коллекторных и двухтрубных схем батареи подключены параллельно, и разрыва контура не происходит. установка и Снятие радиатора отопителя вероятна без прекращения работы системы. Для этого краны, установленные на патрубках отвода и подачи теплоносителя.

Обратите внимание! Двухтрубная и коллекторная системы разводки считаются более действенными и прогрессивными, но их цена выше за счет большего числа запорной системы арматуры и труб отопления.

Методы подключения батарей

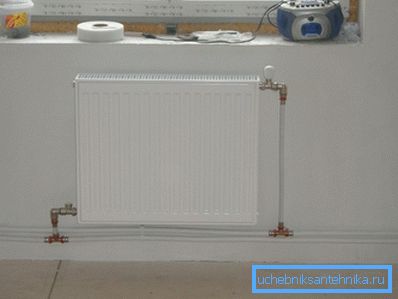

На фото пример диагонального подключения конвектора.

Не считая разводки, на то, как установить радиатор отопления, воздействует метод его подключения к трубопроводу.

Известно три таких метода:

  1. Боковое подключение. В зданиях советской застройки видится чаще всего, в особенности при вертикальной разводке, в то время, когда в помещение входит один либо два стояка, от них отходит два патрубка, к каким одной стороной подключена батарея;
  2. Нижнее подключение. Данный метод больше характерен для горизонтальной разводки, в то время, когда магистраль идет на протяжении пола либо под ним, а устройство подключается нижней коллекторной осью к патрубкам;
  3. Диагональное подключение. Может использоваться в обеих вариантах разводки. Тут подающий патрубок входит в верхнее отверстие с одной стороны изделия, а обратный выходит из нижнего отверстия с противоположной стороны.

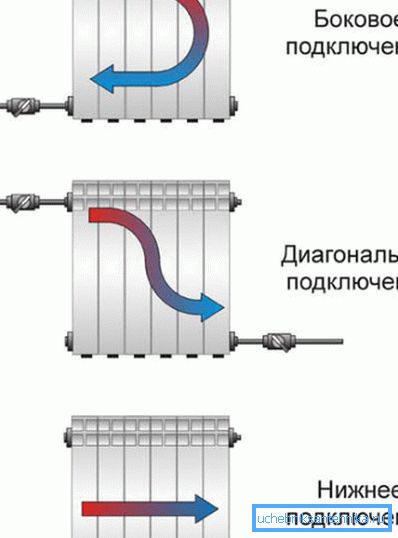

Радиаторы отопления с установкой разными способами.

Обратите внимание! До сих пор ведутся споры о том, какая схема подключения верная. Возможно заявить, что нижнее подключение наименее действенно, в то время как диагональный метод прогревает теплообменник наиболее равномерно.

Правила монтажа

Важно выполнить нормы установки радиаторов отопления.

Перед тем, как установить радиаторы отопления, направляться изучить правила и основные нормы их установки.

Имеется правила, каковые носят скорее рекомендательный темперамент:

  • Батарею устанавливают под окном. Центральная ось оконного проема обязана совпадать с центральной осью изделия. Это разрешает избежать конденсата и сквозняков на стеклах;
  • Подводящие патрубки нужно расположить с маленьким уклоном в сторону перемещения воды. Это предотвратит накапливание и попадание воздуха в отопительном узле и связанную с этим утрату теплоотдачи.

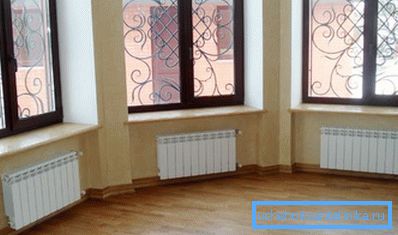

Устройства желательно расположить под окнами.

Кроме этого существуют и более строгие правила:

  • Подоконник не должен всецело накрывать батарею, в противном случае конвекционные потоки не будут прогревать оконное стекло, что может привести к запотеванию окна и скопление конденсата на подоконнике;
  • Расстояние от верха конвектора до подоконника должно быть не меньше 5 см;
  • Расстояние от низа изделия до пола не должно быть меньше 5 — 10 см;
  • Между стеной и задней стенкой устройства обязан оставаться зазор не меньше 4 см;
  • Подоконник может накрывать прибор не более чем наполовину.

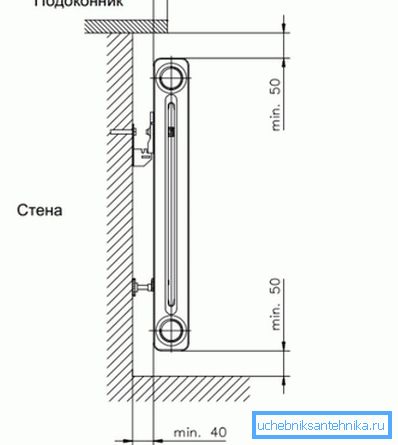

Правила монтажа.

Обратите внимание! Соблюдение данных расстояний сделает вероятной циркуляцию и нормальную конвекцию потоков воздуха, что есть необходимым условием хорошей теплоотдачи.

Порядок установки батареи

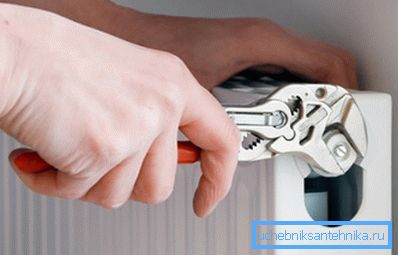

Рассмотрим порядок проведения работ.

Если вы желаете установить конвектор отопления своими руками, вам направляться знать порядок проведения работ:

  1. Перекрываем краны подачи, после этого демонтируем старое устройство;

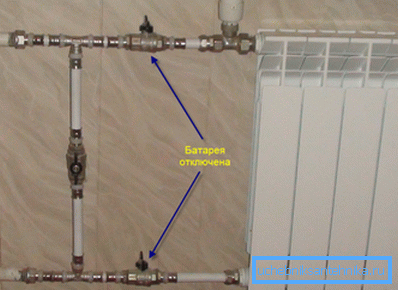

Перекрываем краны и демонтируем старую батарею.
  1. Размечаем места крепления кронштейнов под новое изделие;

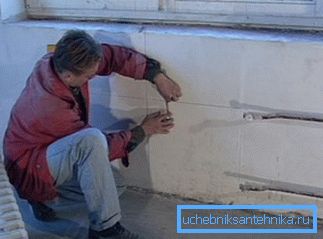

Делаем разметку.
  1. Крепим кронштейны к стенке дюбелями либо анкерными болтами;

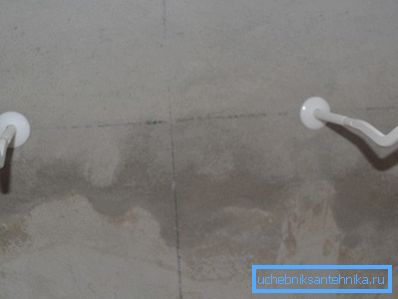

Согласно разметке монтируем кронштейны.
  1. Навешиваем изделие на кронштейны, контролируем геометрию посредством уровня: оно должно находиться строго горизонтально, без перекосов;

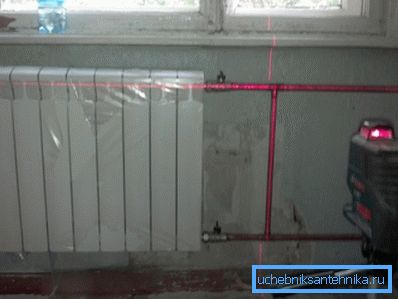

Выставляем горизонтально по уровню.
  1. Собираем набор арматуры: устанавливаем клапан и кран под термоголовку, и кран Маевского для сгона воздуха;

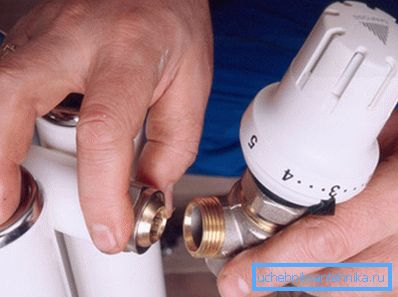

Устанавливаем краны и клапана.
  1. Присоединяем патрубки от магистральных труб к теплообменнику.
Подсоединяем трубопровод отопления к теплообменнику.

Обратите внимание! Установка чугунных радиаторов отопления требует более выбора и серьёзной подготовки крепежной арматуры, поскольку их вес многократно превосходит современные алюминиевые либо биметаллические аналоги.

Вывод

К установке и замене отопительных устройств направляться относиться без шуток, поскольку от качества этих работ будет зависеть комфорт в доме. Дабы выполнить монтаж верно, направляться выполнять инструкцию по установке и принятые нормы. Видео в конце статьи окажет помощь вам избежать неточностей в работе.
