Установка батарей отопления в квартире: как смонтировать

Система обогрева – одна из наиболее значимых инженерных сетей любого жилища. От того, как верно установлены радиаторы и трубы, зависит температура в помещении и эффективность применения теплоносителя. В случае если при проведении ремонта вы решили сэкономить и своими руками установить батареи отопления в квартиру, окажет помощь подробная инструкция, с которой вы имеете возможность ознакомиться ниже.

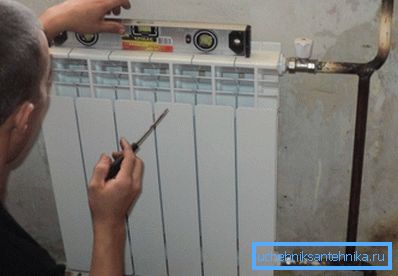

Установка батарей – ответственная процедура

Подготовка

Перед тем как выбирать, брать и устанавливать батареи отопления для квартиры, нужно основательно готовиться.

В первую очередь, направляться узнать, какая как раз схема обогрева реализована в вашем жилище.

Современным инженерам известны две основные разновидности:

  • однотрубная система отопления дома  – характерна для большинства муниципальных квартир ветхой постройки, подключенных к централизованной системе подачи теплоносителя (не смотря на то, что бывают и исключения);

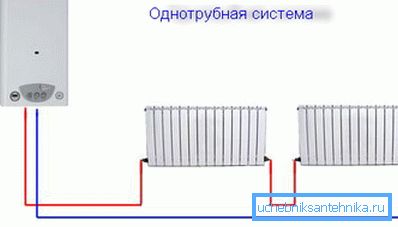

Однотрубная схема отопления
  • двухтрубная – больше видится в современных зданиях, оборудованных личными котлами.
Схема подключения радиаторов к двум трубам

Обратите внимание! В зависимости от количества подводящих трубопроводов и нужно покупать фурнитуру: фитинги, фильтры для труб, запорную арматуру и без того потом. Исходя из этого, если вы неправильно выяснили систему, может или не хватить деталей, или остаться большое количество лишних.

Инструменты

Чтобы установка радиаторов была выполнена более как следует, необходимо применять следующие инструменты:

  • динамометрические ключи, благодаря которым возможно точно дозировать усилие при закручивании сгонов;

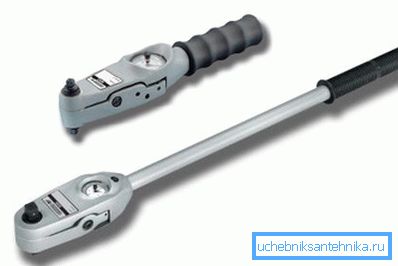

На фото – динамометрические ключи
  • уплотнительные материалы, каковые предотвратят появление протечек в местах стыковки труб с батареями.

Нужная фурнитура

Рассмотрим более детально о том, какие конкретно еще детали, кроме радиаторов отопления, смогут пригодиться:

  1. Байпас. Нужен при однотрубной системе подключения. Представляет собой трубу, которая соединяет входящий и выходящий отрезки трубопровода, минуя саму батарею. Разрешает организовать более равномерное перетекание теплоносителя, и позволяет заменить либо отремонтировать поврежденный радиатор без прекращения работы всей отопительной сети.
  2. Фурнитура. Сюда включаются переходники, тройники, муфты, уголки и без того потом. Их количество и разновидности определяются в зависимости от конфигурации трубопроводов в квартире и применяемой схемы их монтажа.

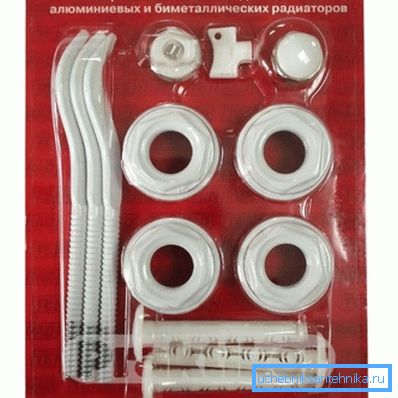

    Фурнитура для батарей может продаваться в комплекте

  3. Запорная арматура. Если вы не владеете достаточным опытом монтажа сетей отопления, целесообразно купить стандартные краны, применяемые для стыковки труб с радиаторами. Новомодные системы с автоматическими либо шаровыми клапанами более сложны в установке и требуют от монтажника определенных знаний и опыта. При покупке в обязательном порядке убедитесь, что параметры резьбы и размеры кранов, труб и радиаторов совпадают.
  4. Крепежные кронштейны. Их конструкция зависит от ваших предпочтений, но, тут кроме этого нужно учесть конструкцию батареи. К примеру, для чугунных изделий нужны крюки более прочные, чем для алюминиевых.

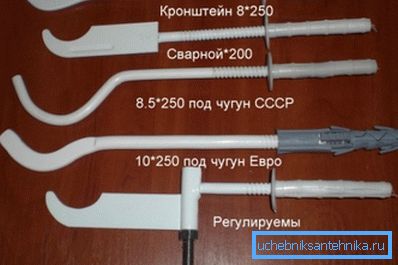

Разновидности кронштейнов для установки батарей

Совет! Выбирая дюбели и анкерные болты, необходимо не забывать, что им нужно будет выдержать не только вес самого радиатора, но и массу протекающей по ним воды. Позаботьтесь о большом запасе прочности.

  1. Воздушный клапан (кран Маевского). Данный нужный элемент устанавливается в верхней части батареи отопления и используется для удаления воздушных пробок, каковые образуются по окончании заливки теплоносителя в систему.

Выбор места монтажа

Не забывайте, что гравитационная система отопления (где ток жидкости организуется не при помощи насоса, а благодаря разности температуры и давления теплоносителя) обязана монтироваться под уклоном в сторону от поступления тёплой жидкости к ее выводу, в противном случае в батареях все время будут образовываться воздушные пробки.

Наиболее распространенное место установки радиаторов – под оконными проемами, поскольку как раз они являются источниками поступления холодного воздуха. Панель отопления необходимо располагать так, дабы ее середина приходилась на центр оконного блока. Это требование не обязательно, но, установленная так батарея будет более органично смотреться в интерьере комнаты.

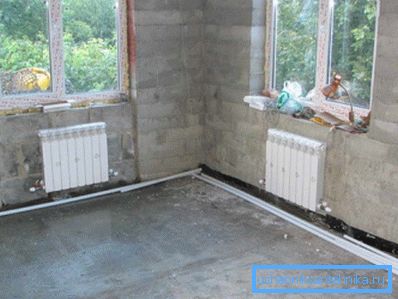

Наилучшее место размещения батареи – под оконным проемом

Следующие условия должны быть соблюдены неукоснительно:

  • отрезки труб, подводящие теплоноситель к радиатору, монтируются под уклоном от 0,005 до 0,01 (это значит, что на любой метр трубопровода отклонение от горизонтали образовывает 5 мм);
  • минимальное расстояние от нижней кромки батареи до пола – 10 направляться;
  • минимальное расстояние от верхней части радиатора до подоконника – 10 см;
  • минимальное расстояние от поверхности стенки до батареи – 5 см.

Эти цифры ответственны тем, что снабжают естественную конвекцию (перемешивание) воздуха в помещении. Кроме этого не забывайте о соблюдении вертикалей и горизонталей при закреплении батареи.

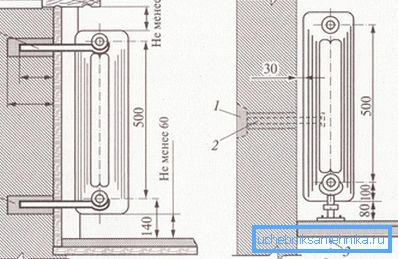

Схема монтажа радиатора отопления

Совет! Чтобы повысить эффективность работы системы отопления, на стену за радиатором возможно наклеить лист теплоотражающего материала или покрыть поверхность особым составом, имеющим низкий коэффициент теплопроводности.

Установка кронштейнов

Все современные радиаторы монтируются из секций. Их количество зависит от материала батареи и площади обогреваемой комнаты. Тема расчета мощности не будет рассматриваться в рамках этого материала, но вам необходимо знать, что 1 м2 должен удерживаться одним кронштейном.

Их возможно изготовить самостоятельно из металлических прутов подходящей толщины либо купить в магазине. Довольно часто с современными алюминиевыми, стальными либо биметаллическими радиаторами в наборе уже идут детали, благодаря которым осуществляется их монтаж.

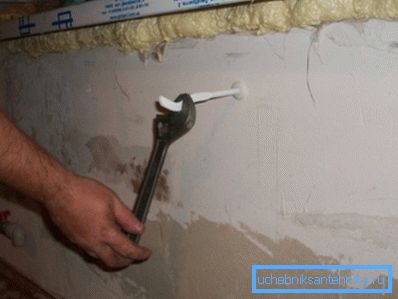

Установка кронштейнов для радиатора отопления – важный этап работы

Установка крепежной фурнитуры происходит по следующей схеме:

  • размечаются места сверления отверстий (любой крюк должен находиться между секциями батареи);
  • высверливаются отверстия (тут необходимо выполнять аккуратность, дабы не сместить сверло в ту либо иную сторону);
  • в отверстие вставляется дюбель, по окончании чего вворачивается кронштейн (кое-какие разновидности фурнитуры закрепляются анкерами: в этом случае дюбели не употребляются).

Обратите внимание! Данный этап работы есть чуть ли не самым ответственным, поскольку от правильности его проведения зависит, как верно батарея «ляжет» на предусмотренное для нее место.

Монтаж

Перед тем как приступить к работе нужно перекрыть отопительный контур и удалить из него теплоноситель. Для этого помогают краны, каковые расположены или в квартире (в случае если ваше жилище оборудовано личной системой отопления), или в подвале (в случае подключения к центральному отоплению).

Затем целесообразно еще раз проверить правильность установки крепежных элементов на стене. Для этого помогает водяной либо лазерный уровень. Не забывайте, в криво установленной батарее теплоноситель будет циркулировать неправильно, что приведет к неравномерному обогреву и отложению солей, растворенных в воде.

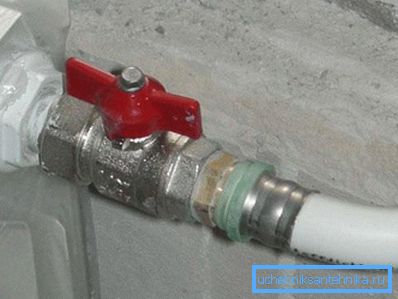

Место соединения батареи с трубой

Сам процесс установки не воображает сложностей:

  • устанавливаемое изделие освобождается от всех заглушек, мешающих проникновению пыли в патрубки;
  • в верхней части закрепляется кран Маевского;
  • подключается байпас (в случае если употребляется однотрубная система отопления);
  • батарея навешивается на кронштейны и стыкуется с трубопроводами.

Соединение производится посредством особых втулок – сгонов, каковые заблаговременно наворачиваются на трубы. Места стыков герметизируются паклей и силиконовым герметиком. Имея опыт в газовой сварке, возможно приварить трубы (данный метод подходит не для всех радиаторов отопления).

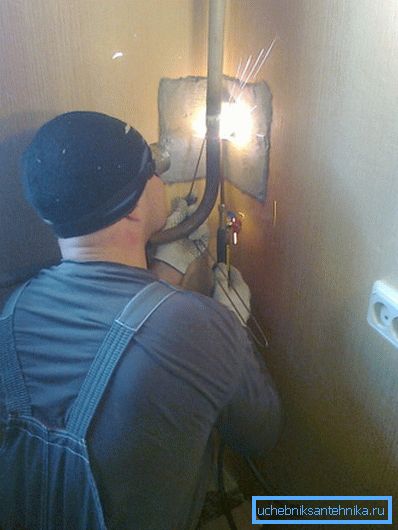

Газовая сварка – надежный, но трудоемкий способ установки радиаторов

Совет! Если вы производите монтаж алюминиевых либо стальных батарей, рекомендуется не снимать с них упаковку до окончания работ по строительству чтобы не было повреждения поверхности.

По окончании монтажа батарей производится, так называемая, опрессовка отопительной сети. Для этого нужен особый аппарат, цена которого высока, дабы брать его для одной операции. Исходя из этого целесообразно обратиться с просьбой о помощи в ЖЭК либо профильную фирму.

Вывод

Тепло в доме зависит не только от выбранной модели и качества установки батарей отопления. направляться учесть еще множество других нюансов: состав теплоносителя, наличие терморегуляторов и без того потом. Более детально о монтаже климатического оборудования вы имеете возможность определить из видео, расположенного ниже.
