Укладываем трубы отопления в полу, создаем тепло и уют

Пожалуй, самый экономный вариант обогрева помещения, это трубы отопления в полу — минусы и плюсы различного материала для этого мы обсудим ниже. В большинстве случаев, для этого используют, или сшитый полиэтилен, или металлопласт, что также есть полиэтиленом, лишь объединённым из двух модификаций — сшитого (в) и простого (снаружи).

Укладка полиэтиленовых труб змейкой

Кроме преимуществ этих материалов, мы кроме этого поведаем вам о правилах монтажа системы тёплого пола и в дополнение посмотрим видео в данной статье.

Система тёплого пола

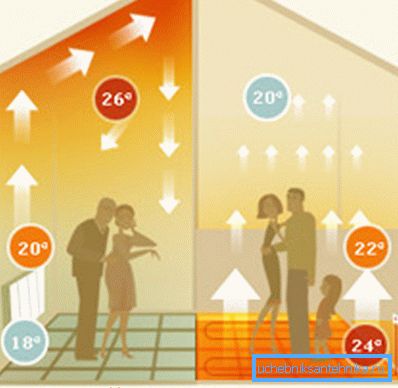

Разница в системах

Примечание. Обратите внимание на верхний рисунок — там продемонстрировано, как греется воздушное пространство от системы и радиаторов тёплого пола. В первом случае наиболее высокая температура концентрируется под потолком, что ведет к перерасходу энергии (топить приходится больше, дабы прогреть помещение снизу). Второй вариант показывает, как тёплый воздушное пространство, поднимаясь вверх, неспешно остывает, что полезно не только в денежном отношении, но и для здоровья.

Материалы

Полиэтиленовая труба
  • Сшитый полиэтилен для обустройства системы тёплого пола выдерживает давление до 10 бар, чего вполне достаточно для любого автономного котла а также для отопления (в случае если, само собой разумеется, такое подключение будет вероятным). Укладка таковой трубы осуществляется при помощи пластиковых кронштейнов, каковые крепятся к стяжке в виде ленты — такое крепёжное устройство разрешает чётко выдерживать ход укладки, что важно для обустройства таковой отопительной системы. Полиэтиленовые стены способны выдерживать температуру воды до 110?C, но до таковой отметки теплоноситель ни при каких обстоятельствах не доходит, следовательно, в этом отношении труба также полностью защищена.
Металлопласт в разрезе
  • Кроме этого, для системы водяного тёплого пола применяют металлопласт — это тот же полиэтилен, лишь двух модификаций и с прослойкой из алюминиевой фольги посредине. Так, верхний слой складывается из простого ПЭ, после этого идёт клей, по окончании него — алюминиевая фольга, снова клей и в средине сшитый пластик. Неспециализированные технические параметры тут практически такие же, как и у простого сшитого полиэтилена, но металлопласт имеет два явных преимущества — это более жёсткость стенки и низкая цена (благодаря армированию).
  • Дело в том, что полиэтиленовые трубы отопления в стяжке пола перед заливкой на них раствора необходимо в обязательном порядке заполнять водой, дабы они не деформировались от давящей сверху массы, а вот металлопласт этого не требует — армирующий слой из алюминиевой фольги превосходно защищает трубу от сжатия. Но при выборе материала крайне важно контролировать фольгированный слой — там не должно быть шва и он в обязательном порядке должен быть на клею. Бесшовный слой возможно легко ровным (без рубца), или завёрнутым внахлёст.

Совет. Вы имеете возможность столкнуться с таковой обстановок — в магазине вам будут предлагать бесшовный металлопласт, но инструкция от завода-изготовителя будет как-то невнятно освещать данный параметр. При таких условиях, попросите у продавца отрезать вам от бухты 5 мм трубы и разделайте его для визуальной проверки. В случае если вам откажут в таком тестировании, то брать данный материал не нужно.

Монтажные работы

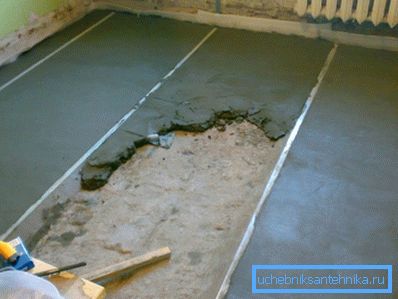

Заливка стяжки по маякам

Мы не будем детально обрисовывать, как заливается стяжка — статья всё-таки не об этом — но всё-таки коснёмся главных требований, предъявляемых для монтажа системы тёплого пола (для водяного и электрического они однообразные).

В первую очередь, вам необходимо утеплить основание, дабы бесплатно не расходовать тепло, и (особенно в частном секторе на первом этаже) уложить отсечную гидроизоляцию и при необходимости вам необходимо армировать нижнюю стяжку штукатурной сеткой либо кроме того арматурой.

Заливка производится по маякам — основание должно быть ровным, дабы труба ложилась на пол равномерно, без перепадов по высоте. Помимо этого, по окончании заливки нижнего слоя, дабы начать монтаж, должно пройти 28 дней — это разрешит раствору совсем высохнуть, и вы сможете крепить в нём кронштейны, не опасаясь, что дюбель не будет держаться.

Тёплый пол в разрезе

На верхнем изображении вы видите тёплый пол в разрезе, лишь вот пункт слои теплоизоляции тут подразумевает кроме этого и нижнюю стяжку, а под трубу оптимальнее подстелить фольгированный пенополиэтилен в качестве утепляющего отражателя.

Может произойти такое (особенно в новостройках), что стяжка уже готова, и она не утеплена, тогда в холодных регионах на неё укладывают страницы экструдированного пенополистирола, который опять-таки лучше покрыть фольгой, которая владеет свойством отражать инфракрасное излучение.

Трубу возможно укладывать в особые кронштейны, создаваемые для монтажа тёплых полов, или на простые пластиковые клипсы, фиксируя их в полу посредством шурупов и дюбелей.

Самый оптимальный ход трубы образовывает 15-20 см — это разрешает равномерно обогревать поверхность, и на ней не будет ощущаться перепадов температуры. Чтобы сделать резкий изгиб металлопласта и не повредить его, поверх трубы сечением 16 мм надевают  металлическую пружину диаметром 18-20 мм (достаточно куска 20-25 см).

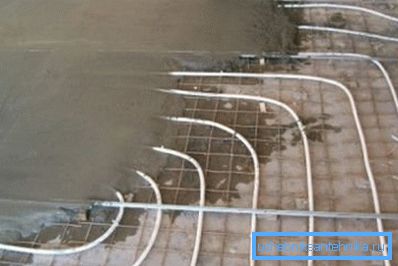

Заливка верхней стяжки

Верхний слой стяжки заливают совершенно верно так, как и нижний — поверх смонтированной трубы устанавливают маяки, как на фото вверху и по ним заливают раствор, в который обязательно додают пластификатор. Пробный запуск отопления возможно делать сразу после заливки, но ни за что не оставлять его включенным — раствор растрескается от температуры.

Заключение

Если вы монтируете тёплый пол своими руками, то вам в обязательном порядке необходимо вычислить, сколько трубы отправится на разрешённую площадь (укладывать её возможно «змейкой» либо «спиралью), дабы под стяжкой не выяснилось соединительных железных фитингов. При, в то время, когда одной бухты не хватает для определённого участка, то поделите его на два крыла, тем самым избегая скрытой стыковки (см.кроме этого статью «Как выбрать трубы для отопления верно: разбираемся в материалах и видах соединений»).

Удачи!
