Трехходовой кран для отопления: назначение, устройство,

Для монтажа отопительных систем употребляется разная запорная и регулировочная арматура, и для успешной сборки сантехники своими руками нужно в ней разбираться. Мы желаем рассмотреть один из наиболее функциональных видов таковой арматуры – трехходовой кран.

На фото – трехходовой кран.

Многоходовые краны

Устройство

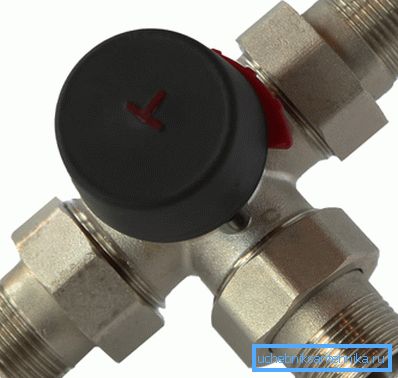

Корпус изделия выполнен из антикоррозионной бронзы.

Трехходовой кран представляет собой Т-образное разветвление труб с запорно-регулировочным механизмом. Устройство имеет два входа и один выход, а вдруг включить его напротив – один вход и два выхода.

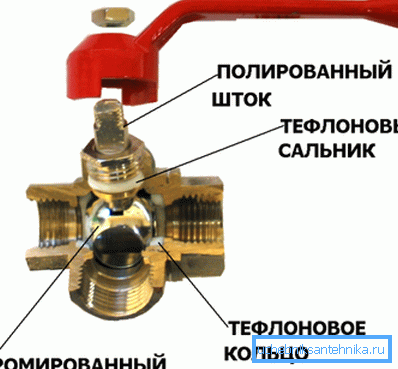

Устройство многоходового крана.

Входные вводы обозначают литерами A и B, а выходной – AB.

Запорный механизм имеет три положения (три хода):

  1. В первом положении вода попадает во вход А и вытекает из выхода АВ, наряду с этим вход В перекрыт всецело;
  2. Во втором положении вода движется из входа В в выход АВ, а вход А перекрыт всецело;
  3. В третьем положении вода течет в оба входа А и В, а на выходе АВ мы приобретаем смесь двух потоков.

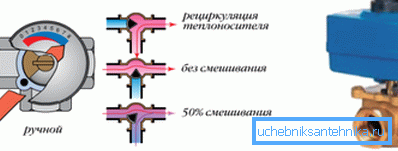

Три положения запорного механизма.

Обратите внимание! Перечисленные положения честны для регулировочных моделей. Изделия, предназначенные лишь для переключения потоков, третьего положения не имеют.

Запорный механизм возможно устроен разными методами:

  • Шаровый. Рекомендован для переключения потоков методом перекрытия одного из каналов. Для регулировки подходит не хорошо;
  • Роторный. Употребляется для регулировки, поскольку разрешает плавно открывать и закрывать канал;
  • Седельный. Может иметь как запорную, так и регулировочную конструкцию.

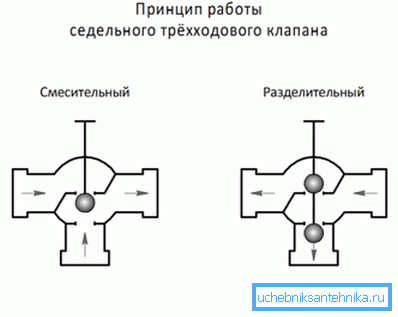

Устройство модели с седельным механизмом.

Управление механизмом производится или вручную посредством ручки (штурвала), или посредством электропривода. Оснащенные сервоприводами изделия смогут встраиваться в системы с автоматическим управлением.

Сервопривод позволяет осуществлять дистанционное автоматическое управление запорным механизмом.

Обратите внимание! Не обращая внимания на столь ответственный функционал и определенную незаменимость, конструкция устройства достаточно несложна, а потому его цена низка.

функции и Назначение

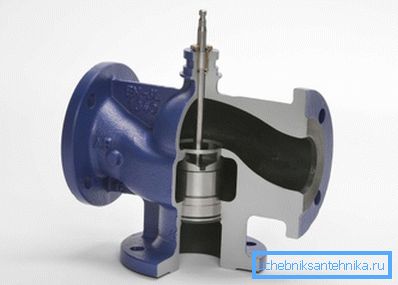

Разновидность с фланцевыми соединениями в разрезе.

Трехходовой клапан может делать три функции:

  1. Смешение потоков теплоносителя. Используется при необходимости подмеса обратного потока в подающий для понижения температуры подачи в низкотемпературные контуры либо для регулировки мощности радиаторов без трансформаций работы котла;
  2. Разделение одного потока на два русла. Используется для отвода нагретого теплоносителя в систему тёплого водоснабжения либо накопительный бак, бойлер и т.п.;
  3. Переключение направлений перемещения теплоносителя. Используется при совместной работе нескольких устройств в одной системе, и для перевода контура в режим рециркуляции.
Два режима работы изделия.

Рассмотрим один из наиболее распространенных случаев: котел отопления подключен к коллектору и радиаторной разводке теплого пола. Как мы знаем, теплоноситель для радиаторов имеет температуру порядка 70 – 95 градусов, в то время как теплоноситель для системы теплых полов не должен нагреваться выше 40 – 50 градусов.

Схема котла с радиаторами и теплым полом.

В случае если мы понизим температуру теплоносителя, тогда радиаторы не будут работать в обычном режиме, и в доме станет холодно. В случае если мы подадим в теплый пол кипяток – по полу станет не очень приятно ходить. Что же нам делать?

Тут нам и понадобится трехходовой клапан. Обратный трубопровод соединяют с подачей в коллектор теплого пола байпасом с трехходовым краном, который выставляют в режим смешивания.

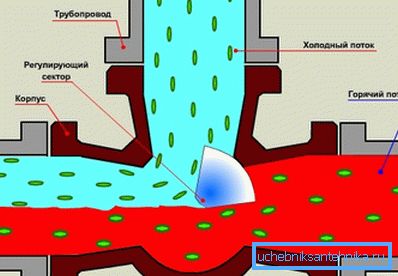

Ротор регулирующего сектора выставляем в режим смешивания.

В следствии в поток тёплой воды домешивается холодный поток из обратки, и температура результирующей струи усредняется до нужных нам 40 – 50 градусов. При жажде посредством регулировки положения заслонки возможно повысить либо понизить температуру в контуре пола.

Другой пример – это подключение радиатора через байпас по такой же схеме. В то время, когда кран находится в положении смешивания – температура радиатора делается ниже температуры поступающего из котла теплоносителя, наряду с этим остальные устройства приобретают менее остывшую воду.

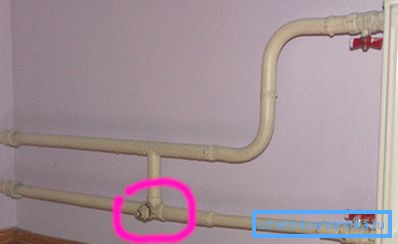

Место врезки клапана с байпасом.

В случае если мы переведём ручку и перекроем байпас, тогда радиатор получит на полную мощность. В случае если же нам нужно отключить прибор, мы клапан в режим перекрытой обратки и открытого байпаса, а запорный кран на входе радиатора перекрываем. Затем теплоноситель циркулирует в обход данной батареи.

  Обратите внимание! Вероятно применение четырехходового клапана, который не требует наличия байпаса.

Схема с байпасом и без.

Наконец, инструкция разрешает применять многоходовой кран в многоконтурных системах с параллельно работающими котлами, бойлером и котлом косвенного нагрева, с подачей воды для горячего водоснабжения и отопления. Устройства разрешают разделять потоки и регулировать их температуру, снабжая совместную работу нескольких контуров и агрегатов.

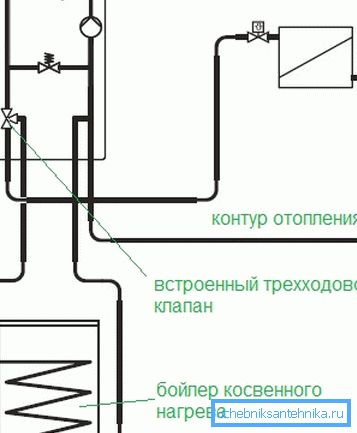

Схема подключения бойлера косвенного нагрева к котлу.

Обратите внимание! В случае если клапан с сервоприводом подключить к термостату, тогда при понижении температуры в помещении контроллер даст приказ двигателю, и он перекроет байпас. При достижении желаемого значения устройство опять перейдет в режим смешивания.

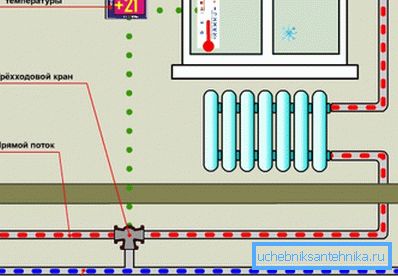

Схема работы крана с термодатчиком.

Вывод

Трехходовые краны разрешают осуществлять смешивание, переключение и разделение направлений потоков теплоносителя в контурах систем отопления. Видео окажет помощь вам наглядно убедиться в их функциональности и эффективности.
