Терморегуляторы для отопления – база «умной» отопительной

Было бы существенно проще, если бы во все времена года на улице держалась одна и та же температура, тогда не появилась бы потребность в регулировке отопления. Но зимний период сильные морозы сменяются оттепелями с положительной температурой и напротив, ясно, что система отопления обязана адекватно реагировать на погодные сюрпризы.

Умное отопление

Методы регулировки отопления

У любой задачи, в большинстве случаев, имеется пара способов решения, регулировка работы отопления – не исключение.

Возможно выделить такие методы регулировки:

  • несложный вариант – установка перед каждым радиатором особого регулятора. Такие терморегуляторы для домашнего отопления смогут употребляться во всех без исключение отопительных системах, а принцип действия содержится в том, что регулируется ток теплоносителя через батарею;

Обратите внимание! В ряде случае, к примеру, в городских квартирах таковой метод регулировки – единственно доступный.

  • в случае если база работы терморегулятора – информацию об трансформации температуры воздуха в комнате (либо на улице), то регулировка работы котла предусматривает изменение температуры теплоносителя. При таких условиях регулирующее устройство находится конкретно у котла;
Термостат для электрокотла
  • «умные» циркуляционные насосы с маленькой натяжкой, вместе с тем возможно отнести к классу регуляторов отопления. В случае если простой регулятор устанавливается на радиатор, то насос находится конкретно у котла (на трубопроводе, подающем остывший теплоноситель). Процесс регулировки выполняется за счет трансформации скорости вращения ротора насоса.

Из перечисленных способов первый считается наиболее гибким, поскольку разрешает изменять температуру не только в раздельно взятой комнате, но и в отдельных радиаторах. Остальные 2 метода изменяют работу отопительной системы в целом, другими словами температура будет изменяться сходу во всех комнатах в доме.

Терморегуляторы для батарей отопления

Такие устройства являются термоголовку, которая устанавливается на участок подающей трубы перед батареей. Принцип работы несложен – в то время, когда температура в комнате превышает заданный предел, то устройство просто легко сокращает внутренний диаметр трубы, соответственно значительно уменьшается и количество теплоносителя, попадающего в батарею.

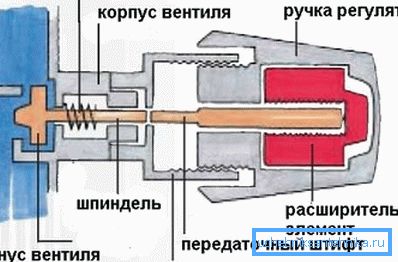

Основные элементы терморегулятора

Несложный ручной регулятор – простой кран, при таких условиях регулировку нужно будет выполнять вручную. Но чаще употребляются автоматические модели.

Виды терморегуляторов

В случае если в качестве фундаментального критерия выбрать принцип работы, то все устройства для того чтобы типа возможно поделить на механические и автоматические. В механических человек регулирует температуру своими руками, неизменно поворачивая вентиль, в автоматических – по окончании настройки устройство работает само.

Кроме этого возможно привести классификацию по размещению датчика.

Вероятны 3 варианта:

  • термодатчик находится конкретно в термоголовке (при таких условиях необходимо особенно шепетильно следить за установкой регулирующего устройства, поскольку рядом находится радиатор отопления);
  • датчик вынесен на несколько метров – разрешает более точно регулировать работу отопления;
Терморегулятор с выносным датчиком
  • датчик вынесен на улицу – в следствии получаем погодозависимый регулятор отопления. Он будет мгновенно реагировать на трансформацию температуры на улице.

Обратите внимание! При применении внутрикомнатных температурных датчиков неизменно имеется временной зазор между трансформацией погодных условий на улице и трансформацией режима работы отопления. Применение наружных термодатчиков эту проблему решает.

Устройство, принцип действия и подготовка терморегулятора к работе

Терморегуляторы на радиаторы отопления, работающие в автоматическом режиме, применяют свойство жидкостей и газов расширяться и сужаться при нагреве/охлаждении. В головке находится герметическая камера (сильфон), в которой и находится рабочая жидкость или газ.

Стена сильфона выполнена гофрированной, так что при трансформации внутреннего объема он удлиняется или сокращается. За счет этого и происходит изменение просвета в трубе, подающей теплоноситель в радиатор.

Устройство сильфона

На схеме ниже представлено устройство термоголовки Данфосс. Видно, что при удлинении сильфона клапан частично перекроет подающую трубу.

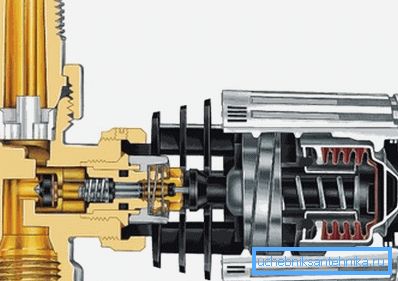

На схеме – устройство типичного терморегулятора

Кроме того при применении автоматических устройств пригодится предварительная регулировка.

Выполняется регулировка радиаторов отопления в таком порядке:

  • вначале необходимо обеспечить свободный приток теплоносителя в радиатор, исходя из этого клапан раскрывается всецело;
  • когда в помещении температура превысила требуемое значение на 5-7?С клапан закрывается всецело;
  • сейчас необходимо пока в комнате температура не опустится до требуемого значения;
  • когда температура стала комфортной, возможно медлено открывать клапан , пока радиатор не начнёт теплеть и не станет слышно журчание воды. Можно считать, что терморегулятор для радиаторов отопления настроен и готов к работе.

Регулировка работы конвекторов

Частенько вместо привычных батарей для обогрева помещений используются внутрипольные конвекторы. Изюминкой таких устройств есть то, что в них устанавливается вентилятор для улучшения воздухообмена.

Один из вариантов подключения конвекторов к термостату

Регулятор скорости вращения вентилятора отопителя разрешает уменьшать количество воздуха, проходящего через пластины оребрения конвектора, за счет этого в комнате изменяется температура. Без регулировочных устройств вентилятор постоянно работает на 100% оборотов.

В продвинутых моделях уже по окончании падения температуры в комнате на 1,5?С включается вентилятор и за счет обдува повышает теплоотдачу отопителя. Причем один регулятор может в один момент работать с несколькими вентиляторами.

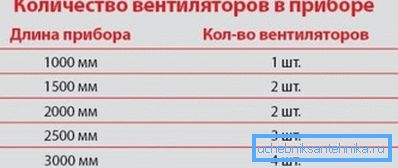

Зависимость числа вентиляторов от размера отопителя

Регулировка работы котла

В частных зданиях для трансформации режимов работы отопления в более широком диапазоне возможно применять устройства, регулирующие работу котла в целом. Это разрешит снизить температуру теплоносителя в системе и сразу решить 2 задачи: сэкономить на горючем и взять в комнатах оптимальную температуру.

Устройства для регулировки работы котла

Такие регуляторы отопления складываются из 2 блоков:

  • 1-й блок – складывается из термодатчика, который возможно расположить как в комнате, так и на улице. Размещение его на улице имеет ряд преимуществ, например, увеличивается скорость реакции системы на трансформацию погодных условий;
  • 2-й блок – фактически устройство регулировки, находится в близи от котла. Между собой оба блока соединены железным проводом.

Принцип работы устройства основан на том, что электрические характеристики проводников изменяются при трансформации их температуры. Основной рабочий элемент терморегулятора – термопара или терморезистор.

Принцип их работы пара отличается:

  • электрические терморегуляторы отопления с применение терморезисторов фиксируют изменение сопротивления терморезистора;
Связь между сопротивлением и температурой
  • имеется устройства, в которых употребляется термопара – другими словами пластинка, спаянная из 2-х различных металлов. Виды металлов подбираются так, дабы в месте соединения появлялась высокая разность потенциалов, при трансформации температуры места пайки разность потенциалов кроме этого изменяется.

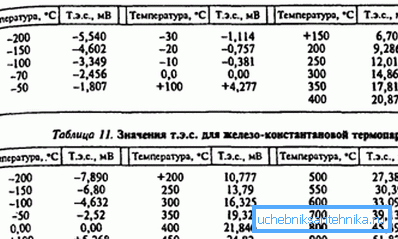

Зависимость силы тока от перепада температуры

Таковой терморегулятор отопления разрешает контролировать температуру в широком диапазоне вне зависимости от мощности отопительной системы. Он может использоваться как в частном постройке, так и в многоэтажных зданиях, каскад терморезисторов разрешит и в этом случае создать интеллектуальную отопительную систему.

Примеры устройств, регулирующих работу котла

Такие устройства очень сильно разнятся в зависимости от сложности конструкции, возможности программирования поведения в различные дни и различное время суток, и точности регулировки температуры.

Возможно привести пара моделей в порядке возрастания сложности и стоимости:

  • комнатный регулятор отопления VRT 40 – возможно назвать одним из самых несложных устройств для регулировки работы котла (относится к классу аналоговых электрорегуляторов). Температурный режим выставляется вручную, а сам термодатчик находится конкретно в комнате. Кроме нескольких температурных режимов дополнительных настроек нет;
  • непроизвольный регулятор отопления Calormatic 430 – предоставляет в десять раз больше возможностей по регулировке температуры. Относится к электронным регуляторам с закрытой логикой (другими словами возможно применять лишь предусмотренные производителем режимы работы). Стоит таковой прибор приблизительно в 13-15 раза больше, чем модель VRT 40;
Регулятор с несколькими видами режимов работы
  • Взлет-РО 2 – среди представленных на рынке устройств для регулировки отопления возможно назвать фаворитом по гибкости и точности регулирования. Также, пользователь может задать произвольный режим работы, поскольку данное устройство выпускается с открытой логикой, другими словами его возможно перепрограммировать. Действительно, имеется в этом и обратная сторона – простой потребитель вряд ли захочет возиться с узкими настройками, да и цена вынудит два раза поразмыслить перед приобретением.
Внешний вид терморегулятора

Устройства наподобие последнего в перечне значительно чаще употребляются в индустрии в помещениях, где особенное значение имеет температурный режим. Кроме несложной регулировки такие устройства разрешают применять их для сбора статистики а также в научно-исследовательских целях, а вот простые терморегуляторы для радиаторов отопления для этих целей негодны.

Регулировка работы твердотопливных котлов

В газовом либо электрическом котле управляющий блок регулирует или температуру нагрева теплообменника (электрокотлы), или частоту и продолжительность работы газовой горелки (газовые котлы). В случае с твердотопливными котлами процесс горения горючего не окажется прерывать каждые 20-30 мин., а потому нужен другой принцип регулировки их работы.

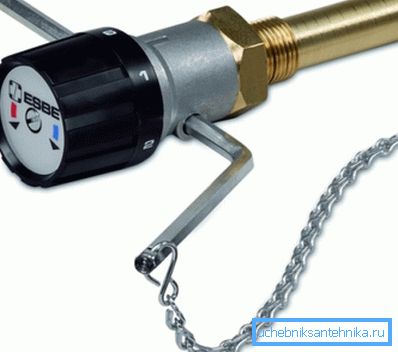

Регулятор для твердотопливного котла

Скорость горения горючего, соответственно, и интенсивность выработки тепловой энергии зависит от скорости сгорания горючего, а на данный параметр напрямую воздействует тяга. Регулятор тяги для твердотопливных котлов изменяет количество поступающего в камеру сгорания свежего воздуха и без того регулирует работу котла в целом.

При работе такое устройство неизменно отслеживает температуру теплоносителя (для этого употребляется погружная полая гильза), а фактически изменение положения заслонки котла выполняется через механическую передачу.

На схеме – твердотопливный котел с установленным термостатом

По окончании установки необходимо настроить регулятор, инструкция по настройке выглядит приблизительно так:

  • поворотом рукоятки выставляется необходимая температура;

Обратите внимание! В случае если устройство установлено горизонтально, то необходимо применять красную шкалу, в случае если вертикально – желтую.

  • затем необходимо затопить котел и довести температуру до требуемой;
  • после этого цепь надевается на заслонку. Принципиально важно, дабы он не провисала, большой запас свободного хода не должен быть больше 1 мм.
Схему регулировки твердотопливного котла

Таковой терморегулятор для отопления будет изменять величину зазора, через который поступает свежий воздушное пространство. Когда температура превышает требуемую, термостат через систему рычагов мало приподымает цепь, а вместе с ней и заслонку – поступление воздуха возрастает, соответственно и процесс горения протекает более интенсивно.

Регулировка отопления посредством циркуляционного насоса

В прошлом употреблялись нерегулируемые насосы, другими словами не было никакой возможности регулировать ток теплоносителя по трубам. Сейчас такие раритеты возможно встретить лишь в ветхих постройках, а как правило на их место пришли регулируемые циркуляционные насосы.

В случае если простой регулятор на радиатор отопления изменяет ток теплоносителя в раздельно взято радиаторе, то изменение режимов работы насоса воздействует на эффективность работы всей отопительной системы в целом. К примеру, ночью частота вращения ротора понижается, поскольку и потребности в интенсивном отоплении помещения нет.

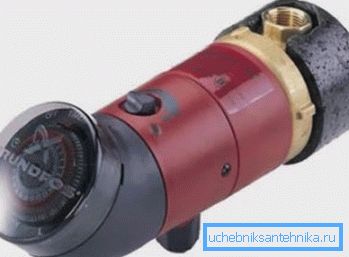

На фото – насос с терморегулятором

Более сложные модели позволяют настраивать режим работы устройства по дням недели, и по времени дней. Доступны такие режимы работы как «Вечеринка», «Отпуск», «Выходные» и т. д.

Схема отопительной системы предусматривает установку насоса перед котлом на участке трубопровода с остывшим теплоносителем. В случае если постараться установить его на выходе из котла, то высокая температура теплоносителя существенно снизит долговечность насоса.

На схеме – оптимальное место для установки насоса

Подведение итогов

Радиаторы отопления с терморегулятором разрешают создать вправду «умную» систему отопления, подстраивающуюся под трансформации погодных условий. В это же время, регуляторы для батарей – далеко не единственный метод регулировки работы отопительной системы. Предложенный материал – попытка обобщить существующие методы регулировки отопления в доме.

На видео продемонстрирован пример подключения термостата к котлу.
