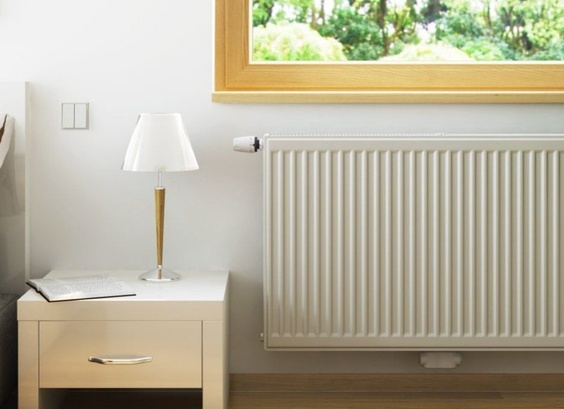

Теплоотдача радиаторов отопления и другие их параметры

На какие конкретно параметры стоит обратить внимание при покупке отопительной батареи? По большому счету, какими они бывают? Что лучше — классические чугунные изделия, легкий алюминий либо прочная сталь? Как уменьшить либо расширить теплоотдачу устройств отопления? Попытаемся ответить на эти вопросы.

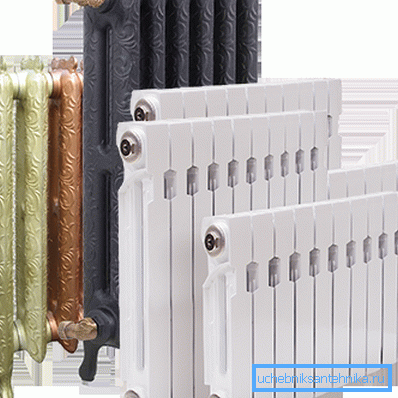

Наша задача  - понять, чем различаются разные отопительные батареи.

Такие различные системы отопления

Глубокоуважаемый читатель, нам стоит сходу оговорить один принципиальный момент. Нехорошим радиатором возможно назвать только тот, который не соответствует заявленным производителем чертям. А вот такие параметры, как материал, теплоемкость, размеры и прочность на разрыв стоит отрицательно либо положительно оценивать — только применительно к конкретным условиям.

Попытаемся растолковать на примерах.

  • Для автономной системы, работающей от твердотопливного котла, ответственны внутренний количество секции и ее тепловая емкость. Чем эти параметры больше — тем лучше: они означают, что между растопками в доме не будет холодно. Из этого — популярность чугунных батарей у обладателей частных домов в негазифицированных поселках.

Но: вместо массивных батарей для сохранения тепла может употребляться и подключенный к контуру теплоаккумулятор — громадный теплоизолированный бак с водой.

  • Алюминий оптимален для автономных систем с газовыми, соляровыми и электрическими котлами для отопления. Маленький внутренний количество, скромная цена секции и большая площадь оребрения окажутся весьма кстати. А вот большая прочность и свойство переносить большие температуры материалу вроде как ни к чему: обычные параметры автономного отопительного контура — 70/50С при давлении в 1,5 — 2 атмосферы.
Алюминиевый Nami Classic.
  • Область применения стальных регистров — помещения, подключенные к центральному отоплению, в которых значительное внимание уделяется дизайну. Сталь владеет высочайшей стойкостью к гидравлическому давлению и может переносить сильный нагрев, но не может похвалиться хорошей теплоотдачей на единицу внутреннего объема.
  • Наконец, биметаллические изделия сочетают прочность стального сердечника с высокой теплопроводностью алюминиевой оболочки, что разрешает снабдить их развитым оребрением. Они — хороший выбор для систем центрального ЦО там, где потребность в тепле высока.

Ключевые параметры

Итак, на какие конкретно параметры стоит наблюдать при покупке?

  1. На массу секции и ее внутренний количество. Они конкретно связаны с ее теплоемкостью.
  2. Рабочая температура определяет свойство батареи переносить перегрев в системе ЦО.

Стоит уточнить: в неспециализированном-то, температура теплоносителя законодательно ограничена значением в 95С. Но при определенных событиях (к примеру, при работе элеваторного узла со снятым соплом и заглушенным подсосом) там может оказаться и 120, и 130 градусов.

  1. Большое рабочее давление свидетельствует, что гидроудар при стремительном заполнении контура не приведёт к секции и не вырвет ниппеля либо пробки.
Последствия гидроудара.
  1. Высокая теплоотдача радиатора отопления в пересчете на секцию при удовлетворительных других параметрах будет однозначным преимуществом. Ясно, что нескончаемые ряды секций чуть ли порадуют обладателя своим внешним видом.
  2. Межосевое расстояние разрешает расширить пресловутую теплоотдачу секции, пожертвовав компактностью, либо, напротив, разместить компактную батарею под высоким панорамным окном.
  3. Наконец, умеренная цена также будет несомненным плюсом.

Изучение образцов

Давайте познакомимся с несколькими представленными на современном русском рынке изделиями различных типов.

МС-140М-500

Параметр Значение
Материал Чугун
Количество секции 1,45 литра
Масса секции 6,7 кг
Рабочая температура 130С
Рабочее давление 9 кгс/см2
Межосевое расстояние по ниппелям 500 мм
Теплоотдача секции 160 ватт
Розничная цена 480 рублей/секция
Нестареющая классика - чугунный МС-140.

Нюанс: производители показывают теплоотдачу секции при Dt (дельте температур между комнатой и теплоносителем) в 70С. Настоящее значение этого параметра солидную часть отопительного сезона заметно меньше.

Warmica Lux 70/500

Параметр Значение
Материал Алюминий
Количество секции 0,35 литра
Масса секции 1,05 кг
Рабочая температура 130С
Рабочее давление 16 кгс/см2
Межосевое расстояние по ниппелям 500 мм
Теплоотдача секции 185 ватт
Розничная цена 295 рублей/секция

Гармония А40 1-500 КЗТО

Под этим названием прячется трубчатый цельносварной регистр русского производства.

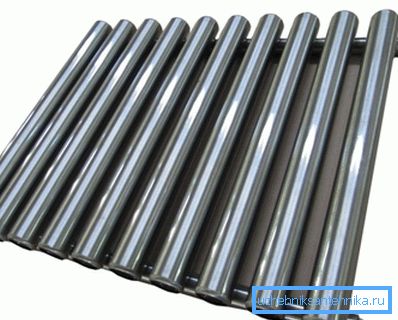

Однорядный регистр А40.
Параметр Значение
Материал Сталь
Количество секции 0,63 литра
Масса секции 1,1 кг
Рабочая температура 130С
Рабочее давление 15 кгс/см2
Межосевое расстояние по ниппелям 500 мм
Теплоотдача секции 56 ватт
Розничная цена 590 рублей/секция

Обратите внимание: за секцию в этом случае мы принимаем одну трубу регистра. Ясно, что цельносварное изделие не разбирается.

Рифар Монолит

Еще одно неразборное изделие от отечественного производителя — биметаллический отопительный прибор от компании Рифар.

Параметр Значение
Материал Сталь, алюминий
Количество секции 0,21 литра
Масса секции 2,0 кг
Рабочая температура 135С
Рабочее давление 100 кгс/см2 (гидравлические опробования проводятся давлением в 150 атмосфер)
Межосевое расстояние по ниппелям 500 мм
Теплоотдача секции 196 ватт
Розничная цена 812 рублей/секция

Обратите внимание: при установке биметаллических радиаторов  своими руками настоятельно рекомендуется применять лишь стальные трубы. С чем связана инструкция — осознать несложно: объединять в общем контуре прочнейший биметаллический отопительный прибор и пластиковую трубу, которая порвется уже при 10 атмосферах, нерационально.

Для систем ЦО лучше использовать стальные трубы.

Регулировка

Что делать, в случае если дома через чур жарко либо, напротив, чрезмерно холодно?

Дросселирование радиатора

Радиатор, отдающий через чур много тепла, снабжается дросселем — регулятором пропускной свойстве подводки.

Как неизменно, имеется ряд тонкостей.

  • Дроссель настраивают минимальным трансформацией его положения с долгими (не меньше получаса) паузами на стабилизацию температуры.
  • Вместо дросселя довольно часто употребляется термостатическая головка. Она хороша тем, что способна подстраивать свою пропускную свойство машинально, в зависимости от степени нагрева воздуха в помещении.

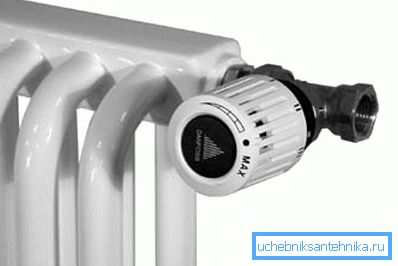

Трубчатый стальной радиатор с термоголовкой.
  • Дросселировать в системе центрального отопления возможно лишь отопительный прибор, снабженный перемычкой между подводками. В противном случае запорная арматура будет регулировать проходимость всего стояка с соответствующими последствиями для ваших взаимоотношений с соседями.

Настройка элеваторного узла

В частном доме, запитанном от теплотрассы, роль развязки с автострадой делает простой элеваторный узел — такой же, как в многоквартирном доме, но с меньшим диаметром запорной арматуры.

Регулировка может осуществляться двумя методами.

  1. Повышение и уменьшение диаметра сопла — штатный способ регулировки параметров отопительной системы. Увидьте: его размеры должны согласовываться с организацией, реализовывающей вам тепло.

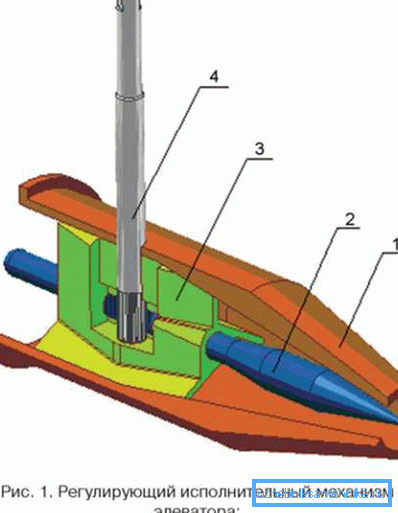

Альтернатива - использование регулируемого элеватора.
  1. Помимо этого, количество тепла, остающееся в доме, возможно уменьшено понижением перепада на элеваторе. Для данной цели на обратном трубопроводе прикрывается входной вентиль с непрерывным контролем давления обратного трубопровода по манометру. Уменьшать перепад направляться не более чем на 2 метра (0,2 кгс/см2) за раз.

Повышение теплоотдачи радиатора

Что делать, в случае если дома холодно? Самое очевидное решение  — повышение длины радиатора, установка дополнительных концевых секций. Теплоотдача вырастет, но не в полной мере линейно: крайние секции неизменно заметно холоднее подводки.

На фото - подключение к радиатору дополнительных секций.

Установка на перемычку перед радиатором вентиля при его закрытии перенаправит теплоноситель из нее в секции, тем самым пара увеличив тепловой поток от отопительного прибора.

Увидьте: в любую секунду времени на батарее должны быть открыты вентиля или на подводке, или на перемычке. Закрыв всю запорную арматуру, вы опять-таки машинально обречете себя на встречу с весьма недовольными соседями.

В случае если начало радиатора заметно отличается температурой от концевых секций — быть может, он испытывает недостаток в промывке. Для данной цели летом, при скинутом отоплении помещения в нижнюю глухую пробку устанавливается простой шаровый вентиль; для сброса воды в канализацию употребляется садовый шланг.

Наконец, для более равномерного прогрева секций лучше предпочесть не одностороннее, а двухстороннее нижнее подключение отопительного прибора. Кроме того, что он постоянно будет прогрет на всей протяженности — ток воды через нижний коллектор не позволит ему заиливаться. О промывке возможно будет забыть на десятилетия.

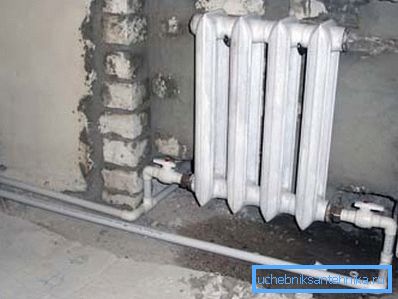

Батарея с нижним двухсторонним подключением не нуждается в промывке.

Заключение

Честно сохраняем надежду, что наши рекомендации и советы окажут помощь читателю в выборе и настройке отопительного оборудования для своего дома.

Как неизменно, в прикрепленном видео возможно отыскать дополнительную данные. Удач!
