Стыковка радиатора – и обвязка схемы

Грубо говоря, обвязка обогревателя, это подключение нового игрока в игру. Радиатор стыкуется с трубами, оснащается новыми заглушками и регулирующими кранами  — все, он уже в игре.

Но озвученная простота сработает лишь тогда, в то время, когда все сделано верно, теплоносители проходят радиатор в нужном направлении, сами радиаторы оснащены фитингами с полным пониманием неприятностей совместимости, соединения герметизируются со знанием дела.

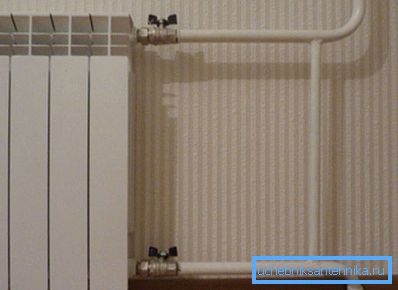

Грамотный ввод конструкции.

Несложный процесс, а знания необходимы

Для понимания правильности процесса разобьём его на составляющие.

Вся инструкция выглядит следующим образом:

  • Имеющиеся схемы подключения радиаторов отопления — выбираем;
  • Совместимость разных фитингов и типов батарей — контролируем;
  • Обвязка радиаторов с трубами — стыкуем.

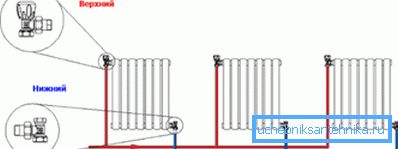

Знание схемы – пол проблемы решено!

Для информации! Раздельно будут рассмотрены неспециализированные правила пространственного размещения радиатора, поскольку пренебрежение ими может существенно снизить КПД батареи.

Неспециализированные понятия

Нарушение несложных правил размещения батарей смогут свести на нет все последующие этапы обвязки, снизив эффективность одного звена до 25%.

Итак:

  • Расстояние от подоконника не должно быть менее 10 см;
  • Расстояние от пола до нижнего края радиатора не должно быть меньше 12 см;
  • Радиатор впритык к стенке не ставится, минимальный зазор между ними должен быть 20 мм;

К сведению! В монтажный набор вместе с пробками входят держатели для секционных батарей, а для панелей, крепления входят в набор с радиатором. Они изначально спроектированы под нужный промежуток.

Но желание нашего человека сэкономить и все сделать по-своему, заставляет это сделать. Еще один прием, который напомнит вам про необходимость промежутка — на стену под батарею клеится утеплитель с фольгированным отражателем, и между ним и радиатором нужен зазор.

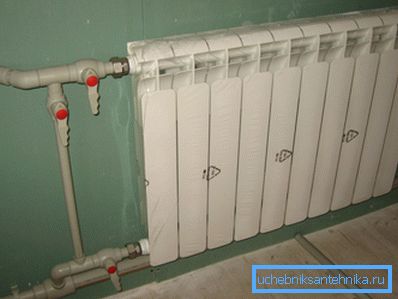

Не далеко, не близко, не высоко, не низко.
  • С осторожностью нужно относится к нишам под батареи. Желание скрыть обогреватель может привести к утрата эффективности и теплоотдаче. Любителям эстетики цена вопроса может составить 10% утраты теплоотдачи в нишах полуоткрытого типа и 20% — в нишах закрытого типа.

Разберемся со схемами

Принципиально важно верно вписать радиатор в схему. В коттеджах, в малоквартирных зданиях может находиться две схемы отопления. В многоквартирных зданиях, в большинстве случаев, один вариант.

Вот они:

  1. Однотрубная схема;
  2. Двухтрубная схема.

При однотрубной схеме вода от котла проходит целый цикл от котла, через батареи, в котел по одной трубе.

Тяжело сообщить, какова изначальная задумка инженеров-разработчиков данной схемы, но именно она имеет множество недочётов:

  • Вода либо теплоноситель под давлением подаются на верхнюю точку и самосливом уходят вниз. Температура окружающей среды в верхних помещениях либо этажах будет больше, чем в нижних;
  • Практически полное отсутствие регуляции процесса. При несложном оборудовании возможно задать расчетную величину для теплоносителя, но нижним этажам от этого не будет резона;
  • Аварийные работы как локальные, так и целого стояка приводят к массе неприятностей. Нужно отключать стояк либо дом.

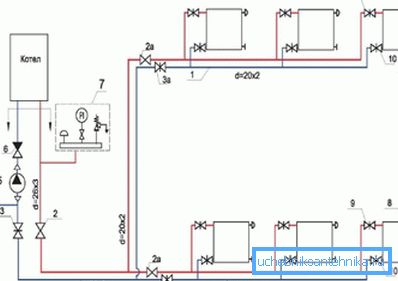

Фото оптимальной схемы разводки.

К сведению! Говоря, что регуляция процесса отсутствует, мы пара отошли от истины, на данный момент имеется сложные системы, каковые разрешают регулировать данный процесс. Но они весьма дорогие и вычислены лишь на дома с автономным котлом.

Двухтрубная схема и несложнее и надежнее. Теплоноситель подается по одной трубе, остывшая вода уходит по другой.

Тут имеется два варианта подключения:

  • Первый – трубы, приводящая и отводящая, находятся с одной стороны;
  • Второй – приводящая труба входит в одну сторону, а отводящая выходит иначе. Эта схема применима для долгих и низких батарей, в большинстве случаев, напольного типа, для качественного распределения тепла.

Внимание! Какой бы тип соединений не использовался, труба с горячей водой должна быть сверху, а труба с холодной водой, именуемая еще «обраткой» — снизу. В источниках вы встретите вариант подведения тёплой воды снизу как вероятный либо другой.

Это было приемлемо лет 40 назад, в то время, когда обвязка радиаторов отопления полипропиленом  была из разряда фантастики, да и трубы были лишь железные, правда и тогда выходили из положения. Говорим сходу — нижняя подводка тёплой воды вас разочарует.

Радиаторы готовы

Сбор радиаторов неприятностей не составит, все делается своими руками по стандартам:

  • Определимся со схемой подключения (тёплый подвод сверху, вы не забывайте), нижнюю часть дадим под обратку;
  • На верхнем входе, противоположном входу теплоносителя, ставится пробка с краном Маевского, для спуска воздуха;
  • На нижнем выходе, противоположном выходу обратки, устанавливаем глухую пробку радиатора.

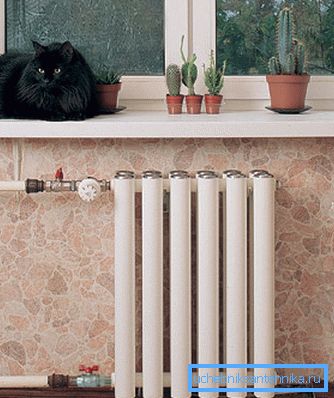

На вход и на выход устанавливаем краны.

Совет! Все резьбовые соединения, для которых не предусмотрены резиновые уплотнители, герметизируем специальной пастой и паклей, или же особой ФУМ лентой, напоминающей изоленту.

Пара слов о совместимости

Материал Свойства
Чугун Принимает все, что подходит ему по резьбе
Сталь Замечательно чувствует себя с бронзой, нержавейкой, медью
Алюминий Не хорошо переносит медь, латунь. Оцинковку принимает как необходимость

Стыковка — процесс окончательный

На сегодня в ходе обвязки смогут учавствовать три вида труб:

  • Обвязка чугунных радиаторов отопления с железными трубами. В случае если честно, то металл + чугун, это вариант прошлого дня. Выбрали чугунные батареи из-за их надежности, долгого удержания температуры, пожалуйста, пользуйтесь, но трубы возможно поменять на полипропилен;
  • Обвязка радиаторов отопления металлопластиковыми трубами. Достаточно надежный вариант. Имеет железную оплетку, разрешает подойти к любым труднодоступным местам, не меняя схему соединения. Замечательно повторяет любую кривизну стенки.
  • Схемы обвязки радиаторов отопления полипропиленом самая увлекательная. При всех преимуществах, подобных металлопластиковым трубам, полипропиленовые соединения на порядок надежнее. Так, в этом случае используется пайка посредством особых паяльников для таких труб.
Пенопропилен – труба и пайка – монолит.

Совет! Полипропиленовые конструкции выставляются медленнее металлопластиковых, но вы приобретаете гарантию на трубу, соединения, пайки. При же с металлопластиком отличия температур дают разные расширения на металл и на пластик, что может привести к течи, причем в самый неподходящий момент.

Напоследок

Правила обвязки радиатора несложны: основное знать, куда подключить, а видео в данной статье посоветует, какие конкретно фитинги вам необходимы, и под какой ключ.
