Стальные трубчатые радиаторы отопления для жилых и

Одним из самых серьёзных параметров в любом помещении есть комфортная температура. Добиться ее возможно посредством разных систем отопления, каковые используются в жилом и производственном постройке.

Значительно чаще тепло передается в атмосферу комнаты посредством радиаторов, конструкция которых возможно любой. Сейчас мы будем вести обращение о трубчатой конструкции, поведаем о ее чертях, размерах и других параметрах.

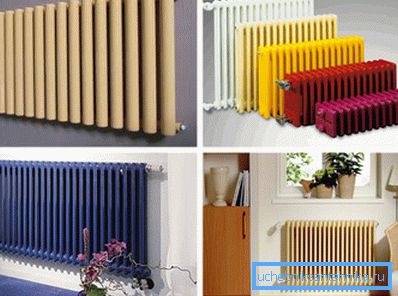

Трубчатые стальные радиаторы отопления бывают разного вида

Принцип работы радиаторов

Не смотря на то, что имеется пара способов обогреть помещение, самым ветхим и надежным до сих пор считается с применением батарей отопления, складывающиеся из секций. В последних сделаны каналы, нужные для движения теплоносителя, которым значительно чаще не редкость простая вода.

Рассмотрим принцип действия радиаторов более подробно, остановившись на трех составляющих:

  1. Излучение – на протяжении работы батареи излучают тепло. Кстати, было увидено, что чёрные изделия отдают в атмосферу комнаты его больше, чем яркие.
  2. Конвекция – вид теплообмена, в то время, когда передача внутренней энергии происходит потоками и струями.
  3. Теплопроводность - процесс теплопередачи от нагретых тел менее нагретым.
Стальной трубчатый радиатор отопления безопасен из-за отсутствия острых углов

Изготавливают радиаторы из:

  • чугуна;
  • алюминия;
  • стали;
  • меди.

Кроме этого они смогут быть биметаллическими, к примеру, в медь, а сверху алюминий, либо сталь плюс алюминий.

Конструкция возможно панельной и трубчатой. Последние стали сейчас особенно пользуются спросом из-за своей эффективности и увлекательных дизайнерских решений. Ниже мы рассмотрим эти параметры подробнее.

Свойства

Трубчатые радиаторы складываются из нескольких секций, как и большинство других конструкций для того чтобы типа. Но они у них не скручиваются, как у чугунных, алюминиевых либо биметаллических радиаторов отопления, а свариваются между собой.

Степень эффективности устройства зависит от числа трубок в секции. К примеру, минимальный КПД возможно получить от 2-х трубок, самый хороший вариант – 6.

Совет: для обогрева помещения громадной площади рекомендуем устанавливать радиаторы большей глубины, у которых КПД будет выше.

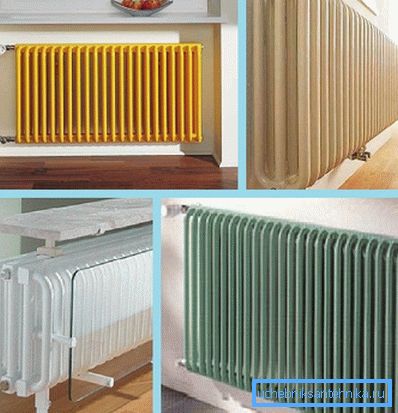

От количества секций зависит теплоотдача устройства

В большинстве случаев трубчатые конструкции для отопления изготавливают из стали. Популярности материала додаёт его прочность и надежность в эксплуатации, помимо этого, он стойко переносит агрессивные среды. В наших условиях данный параметр считается важным, поскольку уровень качества теплоносителя в большинстве случаев расположено на низком уровне.

Эти и другие свойства, к примеру, маленький вес, который позволяет быстро создавать своими руками монтаж и демонтаж оборудования, разрешают устройствам оставаться востребованными на рынке. Помимо этого, цена стального радиатора в несколько раз ниже чугунного либо алюминиевого такой же площади обогрева.

Преимущества:

  1. Гигиеничность, поскольку у прибора нет острых углов, он легко очищается от пыли. Данный же параметр делает его более надёжным для детей.
  2. Хорошо переносит стальной радиатор отопления перепады давления.
  3. Материал изготовления отличается стойкостью к коррозии. Для улучшения его характеристик покрывают в полимерными соединениями, увеличивающие срок работы устройств.

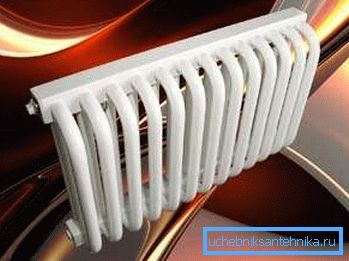

На фото - трубчатые радиаторы не имеют труднодоступных для уборки мест

Недостатки:

  1. Низкая теплоотдача, исходя из этого, в случае если принять за точку расчета цена на 1 кВт мощности, прибор окажется самым дорогостоящим.
  2. Участки точечной сварки – потенциальная опасность этих радиаторов. Из-за важных перепадов давления они смогут разрешить течь.

Совет: установка таких устройств более предпочтительна в системах автономного отопления.

Габаритные размеры и давление

Первый параметр нужен для подбора места установки отопительного прибора:

Размер
  • высота в большинстве случаев колеблется в пределах 190-3000 мм;
  • протяженность – это количество секций, она зависит от площади обогрева;
  • глубина - минимальная 40 мм, большая 225 мм, но, бывает и больше.
Рабочее давление Устройства выпускаются с расчетной возможностью противостоять давлению теплоносителя в 10-15 Атм, которое в большинстве случаев не редкость в многоэтажных зданиях. В действительности данный параметр дан с запасом, поскольку радиаторы способны выдержать и большее. Толщина стенок труб – 1-1,5 мм.

Расчет числа секций

Как уже было сказано выше, трубчатый отопительный прибор может устанавливаться и в системе центрального отопления, и в личном обогреве. Не смотря на то, что последний вариант наиболее предпочтителен из-за низкого давления теплоносителя.

Но где бы он не устанавливался, очень принципиально важно произвести верный расчет нужного числа его секций. В другом случае вы не получите ожидаемый эффект комфорта.

Конструкция, не смотря на то, что и имеет секционное устройство, но она неразборная, исходя из этого вы не сможете добавить потом недостающие либо убрать лишние. Стандартное количество – 2-е, 6-ть, 8-мь, и 12-ти секционные радиаторы, время от времени возможно встретить в продаже батареи, складывающиеся из 14-и либо 16-и.

Совет: при расчете количества секций учтите , что средняя теплоотдача каждой возможно в пределах 80-120 Вт.

Средняя теплоотдача одной секции составляет 100 Вт

Строительная инструкция говорит, что по нормам для обогрева 1 м2 нужно израсходовать 100 Вт тепловой энергии. Вам достаточно знать площадь помещения и умножить это значение на 100 Вт.

При расчете кроме этого направляться взять во внимание следующие факторы:

  1. В то время, когда в помещении имеется 2 наружные стенки и 1 окно, нужно добавить к взятой цифре 20%.
  2. При 2-х наружных стенках и 1-ом окне потребности возрастают на 30%.
  3. В случае если окно выходит на север либо северо-восток, количества тепла необходимо добавить в пределах 10%.
  4. В то время, когда при установке трубчатого радиатора его приходиться утапливать в незакрытой глубокой нише, теплоотдачу необходимо расширить на 5%.
  5. Для закрытой ниши сплошной панелью и при 2-х горизонтальных щелях направляться расширить подачу тепла на 15%.

Совет: в случае если в помещении имеется пара факторов, требующих повышения тепловой энергии, их нужно суммировать, чтобы получить окончательную потребность в обогреве.

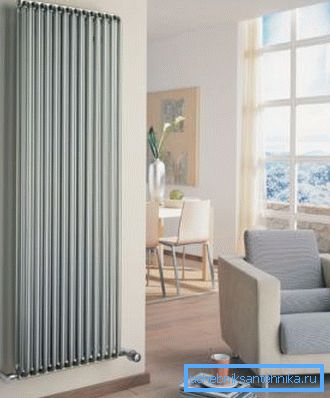

Высокие стальные радиаторы трубчатого типа

Пример

В случае если площадь комнаты образовывает 20 м2 необходимо – 20 х 100 Вт = 2000Вт. Затем нужно поделить на среднюю величину теплоотдачи одной секции – 2000:100Вт=20 (секций). Сейчас возможно покупать или один, или два радиатора, дабы сумма их секций была равна 20.

В случае если в комнате 1 окно и 2 наружные стенки, направляться добавить еще 4 секции – 20 х 20% = 24 секции.

Как подключить трубчатые радиаторы

Имеется три основных метода подсоединения отопительных устройств для того чтобы типа к системе обогрева дома:

  1. Нижнее – труба от теплоисточника подводится к нижнему патрубку радиатора с одной стороны, отвода подключается с другой.
Нижний вариант подсоединения радиатора к отопительной системе
  1. Боковое – трубопровод с тёплой водой подключают к верхнему патрубку с одной стороны, отвод производится с нижнего конца.
Боковой тип подвода и отвода труб
  1. Диагональное – трубу от теплоисточника подводят к верхнему патрубку батареи, в также время отвод делают с противоположной стороны с нижнего патрубка.

Совет: эксперты уверены в том, что громаднейший эффект теплоотдачи от радиатора возможно взять при боковом подключении.

Трубчатые радиаторы в дизайне комнаты

Выбирая отопительный прибор, рекомендуем исходить не только от его стоимости, важным причиной будет внешний вид устройства. Нужно кроме этого брать во внимание архитектурные изюминки зданий и проект системы обогрева помещений.

В также время имеется и много ограничений, каковые смогут воздействовать на подбор отопительного устройства, к примеру, дизайн комнаты и свойства материал, из которого изготовлен радиатор.

Не смотря на то, что ассортимент аналогичной продукции велик, особенное место занимает концерн Arbonia, девизом которой есть «тепло помещений в лучшей форме». Его основная продукция – трубчатые радиаторы из стали, дизайн-радиаторы и полотенцесушители.

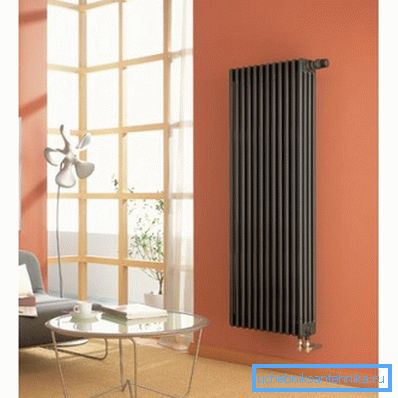

Радиаторы Арбония в дизайне комнаты

При разработке отопительного прибора учитывается не только оптимальное тепловое распределение по излучению и конвекции, но и эстетическая составляющая устройства. Применять продукцию возможно в промышленных и жилых зданиях, благодаря скругленным углам они не воображают опасность для людей, а легкая уборка разрешает кроме того аллергикам ощущать себя комфортно.

Вывод

Рассмотрев в статье подробно стальные радиаторы отопления трубчатого типа, возможно заявить, что они удачно вписываются в пространство любых помещений – жилых и производственных. При их выборе направляться обращать внимание на верный подбор секций, и на эстетическую сторону устройств.

оптимальнее их использовать все же в автономном отоплении помещения, где давление теплоносителя низкое. Видео в статье окажет помощь отыскать вам дополнительную данные по данной тематике.
